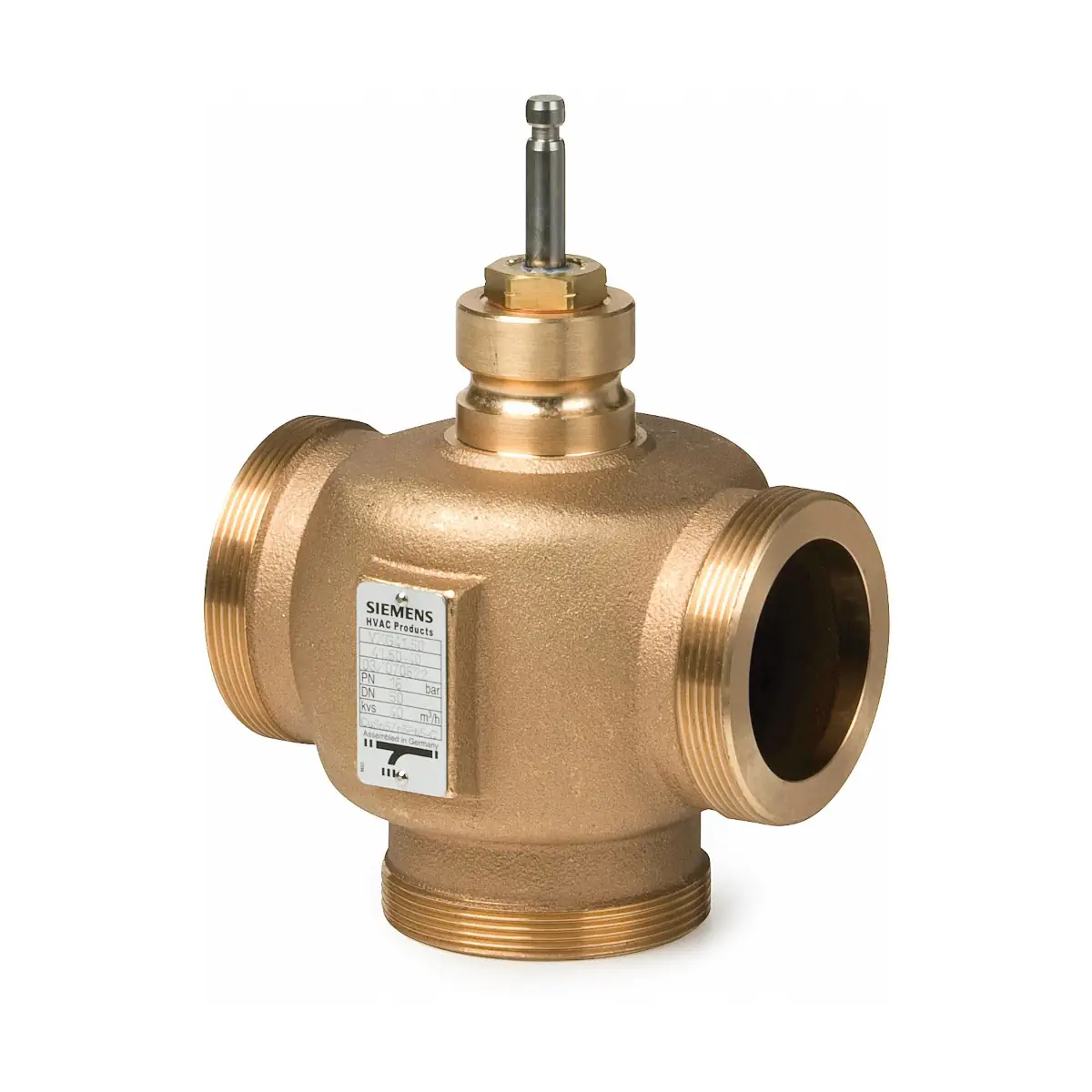

VXG41.50 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN50, kvs 40 [m3/h]

VXG41.50 to trójdrogowy zawór regulacyjny PN16 serii Acvatix, z korpusem z brązu i przyłączami z gwintem zewnętrznym G 2¾B, o średnicy DN50 i współczynniku przepływu kvs = 40 m³/h. Przeznaczony jest do pracy jako zawór mieszający lub rozdzielający w wodnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, w obiegach otwartych i zamkniętych, we współpracy z siłownikami SAX.., SKD.. lub SKB...

Najważniejsze cechy

• Producent: Siemens (seria Acvatix)
• Model: VXG41.50
• Typ zaworu: zawór trójdrogowy regulacyjny PN16, gwintowany zewnętrznie
• Funkcja: zawór mieszający lub rozdzielający do wody
• Średnica nominalna DN: 50
• Nominalny współczynnik przepływu kvs: 40 m³/h (woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100 (DN 20…50)
• Ciśnienie nominalne: PN16 wg ISO 7268
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¾B wg ISO 228‑1 (do uszczelnień płaskich)
• Skok nominalny: 20 mm
• Charakterystyka regulacyjna: kanał regulacyjny 0…30% – liniowa, 30…100% – stałoprocentowa (ngl = 3 wg VDI / VDE 2173); obejście 0…100% – liniowe
• Poziom nieszczelności: kanał regulacyjny 0…0,02% wartości kvs wg DIN EN 1349; obejście (wersja standardowa) 0,5…2% wartości kvs
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: −25…+150 °C 1)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Masa zaworu: ok. 3,9 kg

1) Dla mediów o temperaturze poniżej 0 °C wymagany jest elektryczny podgrzewacz trzpienia.

Zastosowanie

Zawór VXG41.50 stosowany jest w wodnych instalacjach:

• grzewczych (wysokotemperaturowych i niskotemperaturowych),
• chłodniczych z wodą chłodniczą lub lodową,
• wentylacyjnych i klimatyzacyjnych (HVAC),

gdzie pełni rolę zaworu regulacyjnego mieszającego lub rozdzielającego. Może pracować zarówno w obiegach otwartych, jak i zamkniętych, pod warunkiem zapewnienia pracy bez kawitacji.

Funkcje i działanie

Budowa i kanały przepływu

• Prowadzony grzyb szczelinowy jest sztywno przymocowany do trzpienia zaworu.
• Gniazdo A–AB jest zamocowane w korpusie zaworu z brązu.
• Króćce zaworu:
  • AB – króciec wspólny (stały przepływ),
  • A – kanał regulacyjny (zmienny przepływ),
  • B – obejście (bypass, zmienny przepływ).
• Kanał regulacyjny obejmuje przelot A–AB oraz B–AB (regulacja przepływu poprzez przemieszczenie grzybka w zakresie pełnego skoku 20 mm).

Praca mieszająca

• Mieszanie: przepływ z króćców A i B do króćca AB.
• Zmiana położenia grzybka powoduje odpowiedni podział strumienia między kanałem regulacyjnym (A–AB / B–AB) a obejściem, zgodnie z charakterystyką:
  • 0…30% skoku – charakterystyka liniowa,
  • 30…100% skoku – charakterystyka stałoprocentowa.

Praca rozdzielająca

• Rozdzielanie: przepływ z króćca AB do króćców A i B.
• Króciec AB pracuje jako króciec zasilający (stały strumień), a na króćcach A i B strumień jest dzielony.

Ruch trzpienia z siłownikiem

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Zapobieganie kawitacji

• Aby uniknąć kawitacji (przyspieszone zużycie gniazda i grzybka, hałas), należy:
  • nie przekraczać maksymalnej dopuszczalnej różnicy ciśnień na zaworze zgodnie z danymi producenta,
  • zapewnić odpowiednie ciśnienia statyczne p1 i p2 przed i za zaworem,
  • szczególnie w obiegach wody chłodniczej – zapewnić wymagane ciśnienie za wymiennikiem, np. poprzez zawór dławiący za wymiennikiem.
• Dla pracy przy wyższych temperaturach czynnika obowiązują ograniczenia ciśnienia roboczego wg ISO 7005.

Dobór i współpraca z siłownikami

Zawór VXG41.50 jest przystosowany do zabudowy z siłownikami Siemens:

• SAX.. – siłowniki elektromotoryczne (800 N), zasilanie 230 V AC lub 24 V AC/DC, sterowanie 3‑stawne lub ciągłe (0…10 V DC / 4…20 mA / 0…1000 Ω), czas przebiegu 30 lub 120 s.
• SKD.. – siłowniki elektrohydrauliczne (1000 N), zasilanie 230 V AC lub 24 V AC, sterowanie 3‑stawne lub ciągłe (0…10 V DC), z wersjami ze sprężyną powrotną.
• SKB.. – siłowniki elektrohydrauliczne (2800 N), zasilanie 230 V AC lub 24 V AC, sterowanie 3‑stawne lub ciągłe (0…10 V DC), również w wersjach ze sprężyną powrotną.

Maksymalne dopuszczalne różnice ciśnień Δpmax (kanał regulacyjny, funkcja mieszania):

• z siłownikiem SAX..: do 300 kPa
• z siłownikiem SKD..: do 450 kPa
• z siłownikiem SKB..: do 100 kPa

Dla pracy w funkcji rozdzielania obowiązują niższe dopuszczalne różnice ciśnień; przy dopuszczeniu podwyższonego poziomu hałasu można przyjąć wartości jak dla pracy mieszającej (zgodnie z uwagami producenta).

Wyposażenie dodatkowe dla VXG41.50:

• ALG503 – komplet śrubunków gwintowanych (żeliwnych) do zaworów DN50 (G 2¾B → Rp 2"), 3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie.
• ALG503B – komplet śrubunków z brązu do czynników o temperaturze do 100 °C (G 2¾B → Rp 2").
• ASZ6.6 – elektryczny podgrzewacz trzpienia, 24 V AC / 30 W – wymagany dla mediów o temperaturze poniżej 0 °C.

Dane techniczne

• Model: VXG41.50
• Średnica nominalna: DN50
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury czynnika (zależność ciśnienie–temperatura zgodnie z charakterystyką producenta)
• kvs: 40 m³/h
• Sv (iloraz szerokości zakresów kvs/kvr): > 100
• Skok nominalny trzpienia: 20 mm
• Charakterystyka przepływu:
  • kanał regulacyjny A–AB / B–AB: 0…30% skoku – liniowa, 30…100% – stałoprocentowa (ngl = 3),
  • obejście B: 0…100% skoku – liniowa.
• Poziom nieszczelności:
  • kanał regulacyjny: 0…0,02% wartości kvs,
  • obejście (wersja standardowa VXG41.50): 0,5…2% wartości kvs.
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Temperatura czynnika: −25…+150 °C 1)
• Gwint przyłączy: G 2¾B (gwint zewnętrzny wg ISO 228‑1, do uszczelnień płaskich)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu
• Uszczelnienia: EPDM, bez silikonu
• Masa: ok. 3,9 kg
• Normy i zgodność:
  • osprzęt ciśnieniowy dla płynów grupy 2 wg PED 2014/68/EU, art. 1 i art. 2 pkt 5,
  • uznana praktyka inżynierska wg art. 4 pkt 3 (bez oznaczania CE),
  • zgodność EAC (Euroazjatycka zgodność).

Montaż i uruchomienie

• Zawór montuje się bezpośrednio w rurociągu za pomocą przyłączy gwintowanych G 2¾B.
• Do podłączenia do instalacji stosuje się komplety śrubunków ALG503 lub ALG503B (Rp 2").
• Montaż siłownika SAX.., SKD.. lub SKB.. odbywa się bez specjalnych narzędzi i bez czynności nastawczych – siłownik nasadza się na trzpień zaworu i mocuje zgodnie z instrukcją producenta.
• Należy zachować właściwy kierunek przepływu zgodnie ze strzałką na korpusie zaworu:
  • mieszanie – przepływ z A i B do AB,
  • rozdzielanie – przepływ z AB do A i B.
• Dopuszczalne położenia montażowe zaworu określone są w instrukcji montażu (z zachowaniem dostępu do siłownika).
• Uruchomienie zaworu jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika.

Obsługa i konserwacja

• Przed jakimikolwiek pracami serwisowymi przy zaworze lub siłowniku należy:
  • wyłączyć pompę i napięcie zasilania siłownika,
  • zamknąć zawory odcinające,
  • odprężyć instalację i odczekać, aż całkowicie ostygnie.
• Dławica trzpienia jest dostępna jako część zamienna i może być wymieniona bez demontażu całego zaworu z instalacji, pod warunkiem że instalacja nie jest pod ciśnieniem, nie jest gorąca, a powierzchnia trzpienia w strefie uszczelnienia nie jest uszkodzona.
• W razie uszkodzenia powierzchni trzpienia w okolicy uszczelnienia konieczna jest wymiana całego zaworu.
• W obiegach otwartych zaleca się zastosowanie silniejszych siłowników SKB.. i okresowe uruchamianie zaworu (2–3 razy w tygodniu), aby ograniczyć ryzyko zablokowania grzybka przez osady.
• W obiegach otwartych i zamkniętych, w celu zwiększenia niezawodności pracy, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Dla czynników o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegający zamarzaniu trzpienia w dławicy.

Podsumowanie

Siemens VXG41.50 to trójdrogowy zawór regulacyjny DN50, PN16 z korpusem z brązu, współczynnikiem kvs 40 m³/h i gwintowanymi zewnętrznie przyłączami G 2¾B. Dzięki charakterystyce stałoprocentowej w głównym zakresie skoku, możliwości pracy jako zawór mieszający lub rozdzielający, szerokiemu zakresowi temperatur medium (−25…150 °C) oraz współpracy z siłownikami SAX.., SKD.. i SKB.., jest on przeznaczony do precyzyjnej regulacji przepływu w wymagających instalacjach grzewczych, chłodniczych i HVAC.
