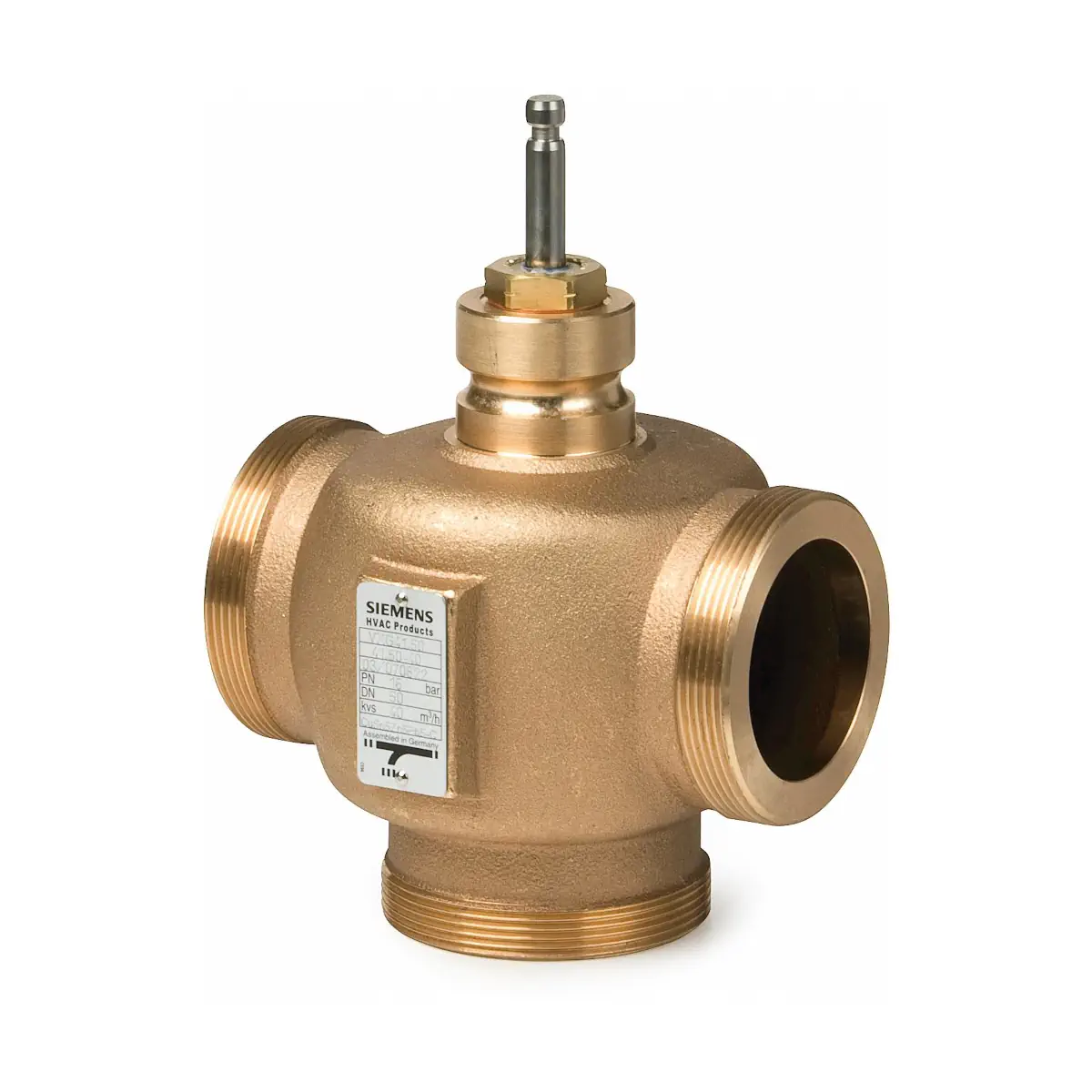

VXG41.3201 Zawór trójdrogowy gwintowany, DN32, kvs 16 m3/h, współpracuje z SAX.., SKD.., SKB.., przyłącza G2B, szczelne obejście

Siemens VXG41.3201 to zawór trójdrogowy regulacyjny PN16 z serii Acvatix™, z gwintami zewnętrznymi, przeznaczony do pracy jako zawór mieszający lub rozdzielający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja ..01 jest standardowo wyposażona w szczelne obejście oraz posiada certyfikat badań DVGW – może być stosowana również w aplikacjach związanych z wodą pitną (dla czynnika o temperaturze < 90°C).

Najważniejsze cechy

• Producent: Siemens
• Model: VXG41.3201
• Typ: zawór trójdrogowy regulacyjny (mieszający / rozdzielający)
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Średnica nominalna: DN32
• kvs: 16 m³/h
• Iloraz szerokości zakresów Sv: > 100
• Przyłącza: gwint zewnętrzny G2B wg ISO 228-1 (do uszczelnień płaskich)
• Skok nominalny: 20 mm
• Szczelne obejście (wersja ..01): poziom nieszczelności obejścia 0…0,02% wartości kvs
• Dopuszczalne czynniki: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Woda pitna: dopuszczona dla VXG41..01 przy temperaturze czynnika < 90°C
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo / grzybek / trzpień: stal nierdzewna
• Aprobata DVGW: DW-6341BU0025

Zastosowanie

Zawór VXG41.3201 przeznaczony jest do regulacji przepływu w instalacjach HVAC jako:

• zawór mieszający (mieszanie strumieni z króćców A i B do AB),
• zawór rozdzielający (rozdział strumienia z króćca AB do A i B).

Może pracować w obiegach otwartych i zamkniętych (z zachowaniem warunków pracy bez kawitacji). Zawory VXG41..01 mogą być stosowane do rozdzielania lub zasilenia zimnej wody do zasobnika lub wymiennika do przygotowania ciepłej wody w instalacjach wody pitnej.

Budowa i działanie

Zawór posiada prowadzony grzyb szczelinowy przymocowany do trzpienia, a gniazdo A–AB jest zamocowane w korpusie. Króciec AB jest króćcem stałego przepływu, króciec A stanowi kanał regulacyjny, a króciec B pełni funkcję obejścia (zmienny przepływ).

Charakterystyka przepływu

• Kanał regulacyjny (A–AB): 0…30% liniowa, 30…100% stałoprocentowa; ngl = 3 wg VDI / VDE 2173
• Obejście (B–AB): 0…100% liniowa

Kierunek przepływu

Podczas montażu należy zwrócić uwagę na znak → na korpusie zaworu:

• Mieszanie: z A / B do AB
• Rozdzielanie: z AB do A / B

Położenia trzpienia (uruchomienie z siłownikiem)

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B

Zawór można uruchomić tylko po prawidłowym zamontowaniu siłownika.

Siłowniki współpracujące

VXG41.3201 może współpracować z siłownikami: elektromechanicznymi SAX.. lub elektrohydraulicznymi SKD.. / SKB... Dla zaworów VXG41..01 – aby zapewnić wymagany poziom nieszczelności obejścia – należy stosować siłowniki SKD.. lub SKB...

Podłączenie (gwinty i śrubunki)

• Gwint zewnętrzny zaworu: G2B wg ISO 228-1 (do uszczelnień płaskich)
• Śrubunki podłączeniowe (opcja): komplet 3 szt. ALG323 lub ALG323B (ALG..3B do czynników o temperaturze do 100°C)
• Dopasowanie śrubunków: do zaworu G2 / od strony instalacji Rp 1¼
• Uwaga dla wody pitnej: śrubunki gwintowane z zatwierdzeniem DVGW muszą być dostarczone przez innych producentów

Wskazówki projektowe i montażowe

• Zawór trójdrogowy powinien być stosowany głównie jako zawór mieszający.
• Aby zwiększyć niezawodność działania w obiegach otwartych i zamkniętych, przed zaworem zaleca się montaż filtra zanieczyszczeń.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny – w takich przypadkach zaleca się stosowanie silniejszych siłowników SKB.. oraz okresowe uruchamianie zaworu (dwa lub trzy razy w tygodniu).
• Dla czynnika o temperaturze poniżej 0°C wymagany jest elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W).
• Zawór i siłownik można zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i czynności nastawczych.

Dane techniczne

• PN: PN16 wg ISO 7268
• Ciśnienie robocze / temperatura czynnika: wg ISO 7005 w dozwolonym zakresie temperatury czynnika
• DN: 32
• kvs: 16 m³/h
• Sv: > 100
• Skok nominalny: 20 mm
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% wartości kvs wg DIN EN 1349
• Poziom nieszczelności obejścia (wersja standardowa): 0,5…2% wartości kvs
• Poziom nieszczelności obejścia (VXG41..01): 0…0,02% wartości kvs
• Temperatura czynnika: −25…+150°C
• Temperatura czynnika dla aplikacji DVGW (VXG41..01), wody lodowej i wody grzewczej: maks. 90°C
• Materiały: korpus brąz CuSn5Zn5Pb2; gniazdo/grzybek/trzpień stal nierdzewna; dławica mosiądz nieodcynkowujący się (bez silikonu); uszczelnienie pierścienie EPDM (bez silikonu)
• Zgodność: EAC (Euroazjatycka zgodność)
• Deklaracja środowiskowa produktu: CE1E4463en
• Masa: 2,10 kg

Obsługa i serwis

• Zawór wyposażony jest w samosmarujące dławice uszczelniające trzpienia i nie wymaga obsługi.
• Przed pracami serwisowymi: wyłączyć pompę i zasilanie, zamknąć zawory odcinające, upuścić ciśnienie i odczekać do ostygnięcia instalacji.
• Dławicę można wymienić bez demontażu zaworu z instalacji (gdy instalacja nie jest pod ciśnieniem i nie jest rozgrzana, a powierzchnia trzpienia nie jest uszkodzona).
• Część zamienna (dławica z uszczelnieniem) dla VXG41.3201: 74 284 0047 0

Podsumowanie

Siemens VXG41.3201 to solidny zawór trójdrogowy PN16 o parametrach DN32 i kvs 16 m³/h, z przyłączami G2B i szczelnym obejściem (wersja ..01). Dzięki certyfikacji DVGW, możliwości pracy jako zawór mieszający lub rozdzielający oraz kompatybilności z siłownikami Siemens, jest to uniwersalne rozwiązanie do precyzyjnej regulacji przepływu w instalacjach HVAC oraz wybranych zastosowaniach związanych z wodą pitną.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model VXG41.3201 jest zaworem trójdrogowym PN16 do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, przeznaczonym do pracy jako zawór mieszający lub rozdzielający.
• Wersja VXG41.3201 posiada aprobatę DVGW i może być stosowana do wody pitnej wyłącznie zgodnie z dokumentacją producenta; dla zastosowań z wodą pitną dopuszczalna temperatura czynnika wynosi maks. 90 °C.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy, lecz zgodnie z dokumentacją nie jest oznaczany znakiem CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Przestrzegać dopuszczalnych parametrów pracy urządzenia. Dla modelu VXG41.3201 temperatura czynnika wynosi od -25 °C do +150 °C, z uwzględnieniem dopuszczalnego zakresu ciśnienia roboczego zgodnie z wykresem producenta oraz lokalnych przepisów.
• Do czynników o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia zapobiegający zamarzaniu trzpienia zaworu w dławicy. Producent wskazuje podgrzewacz 24 V AC / 30 W.
• Zawór należy montować zgodnie ze strzałką kierunku przepływu na korpusie. Dla mieszania przepływ odbywa się z A/B do AB, a dla rozdzielania z AB do A/B.
• Urządzenie może pracować wyłącznie po prawidłowym zamontowaniu siłownika. Siłownik musi być zamontowany przed podniesieniem ciśnienia w instalacji.
• Zawór należy instalować wyłącznie w dopuszczalnym położeniu montażowym wskazanym przez producenta. Nie montować w pozycji niedozwolonej pokazanej w dokumentacji.
• W obiegach otwartych istnieje ryzyko zablokowania grzyba zaworu przez osad wapienny. W takich zastosowaniach producent zaleca stosowanie siłowników SKB.. oraz okresowe uruchamianie zaworu dwa lub trzy razy w tygodniu.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy zapewnić pracę bez kawitacji. Przekroczenie dopuszczalnej różnicy ciśnień oraz nieprawidłowe warunki hydrauliczne mogą powodować przyspieszone zużycie grzybka i gniazda zaworu oraz hałas.
• W obiegach wody chłodniczej należy zapewnić odpowiednie ciśnienie za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem, aby ograniczyć ryzyko kawitacji.
• Podczas prac serwisowych przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilania, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia. W razie potrzeby odłączyć przewody elektryczne od zacisków.
• Dławicę wolno wymieniać tylko wtedy, gdy instalacja nie jest pod ciśnieniem, nie jest rozgrzana, a powierzchnia trzpienia nie jest uszkodzona. W przypadku uszkodzenia powierzchni trzpienia w okolicy uszczelnienia należy wymienić cały zawór.
• Do współpracy należy stosować wyłącznie siłowniki wskazane przez producenta dla modelu VXG41.3201. Zgodnie z dokumentacją stosowanie siłowników innych producentów powoduje utratę gwarancji.
• Do zastosowań z wodą pitną zgodnych z DVGW śrubunki podłączeniowe z aprobatą DVGW muszą być dostarczone przez innych producentów, zgodnie z dokumentacją.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
