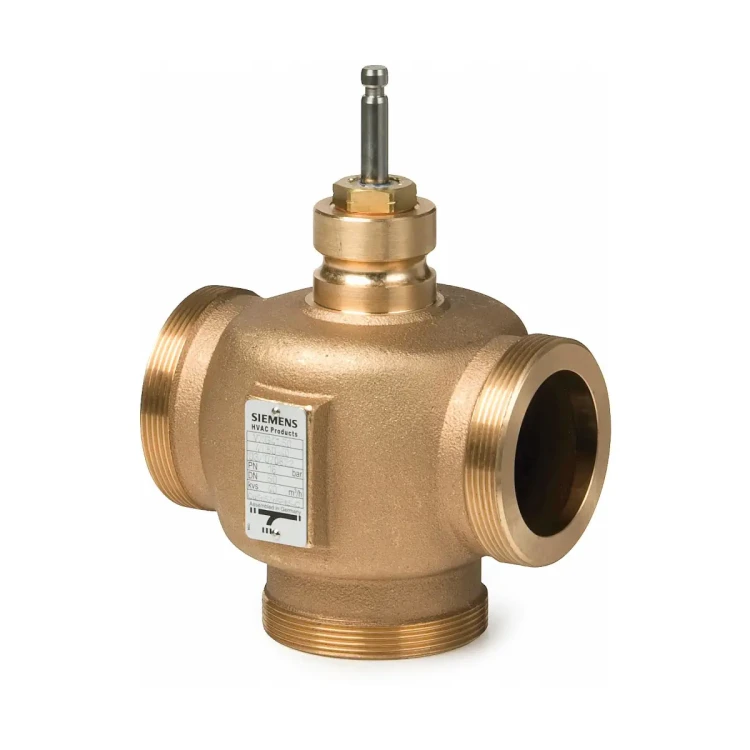

VXG41.25 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN25, kvs 10 [m3/h]

Siemens VXG41.25 to trójdrogowy zawór regulacyjny PN16 z korpusem z brązu CuSn5Zn5Pb2, o średnicy nominalnej DN 25 i współczynniku przepływu kvs = 10 m³/h. Zawór posiada zewnętrzne gwinty przyłączeniowe G 1½B zgodne z ISO 228‑1 i może pracować jako zawór mieszający lub rozdzielający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Przeznaczony jest do współpracy z siłownikami elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB.. w systemach wodnych HVAC.

Najważniejsze cechy

• Producent / seria: Siemens Acvatix
• Model: VXG41.25
• Typ zaworu: zawór trójdrogowy regulacyjny, PN16, gwintowany zewnętrznie
• Funkcja hydrauliczna: zawór mieszający lub rozdzielający
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne w obiegach otwartych i zamkniętych (przy zapewnieniu pracy bez kawitacji)
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m³/h
• Iloraz szerokości zakresów Sv: > 100 (wysoka dokładność regulacji przy małych przepływach)
• Ciśnienie nominalne: PN16 wg ISO 7268
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228‑1 do uszczelnień płaskich
• Skok nominalny trzpienia: 20 mm
• Charakterystyka przepływu (kanał regulacyjny): 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Charakterystyka obejścia: 0…100% liniowa
• Szczelność: kanał regulacyjny 0…0,02% kvs wg DIN EN 1349; obejście (wersja standardowa) 0,5…2% kvs
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda z dodatkiem środków przeciwzamarzaniowych (zalecana jakość wody wg VDI 2035)
• Temperatura medium: −25…+150 °C 1)
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzybek, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, bez silikonu, samosmarująca
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Kompatybilne siłowniki: elektromechaniczne SAX.. (800 N) oraz elektrohydrauliczne SKD.. (1000 N) i SKB.. (2800 N), z sygnałem 3‑stawnym lub ciągłym (0…10 V / 4…20 mA / 0…1000 Ω, w zależności od typu)
• Wyposażenie dodatkowe: komplety śrubunków gwintowanych ALG253 / ALG253B
• Masa zaworu: ok. 1,65 kg

Zastosowanie

Zawór VXG41.25 przeznaczony jest do regulacji przepływu wody w instalacjach HVAC, w szczególności:

• układy grzewcze z wymiennikami, nagrzewnicami i chłodnicami powietrza,
• instalacje wentylacyjne i klimatyzacyjne z regulacją temperatury wody,
• obieg wody lodowej i chłodniczej,
• układy mieszające i rozdzielające w obiegach otwartych i zamkniętych.

Zawór może pracować jako:

• Zawór mieszający – przepływ z króćców A i B do króćca AB,
• Zawór rozdzielający – przepływ z króćca AB do króćców A i B.

Zawór trójdrogowy VXG41.25 powinien być stosowany głównie jako zawór mieszający. Przy projektowaniu należy uwzględnić warunki pracy bez kawitacji oraz odpowiednie parametry ciśnienia i temperatury medium.

Funkcje i działanie

Budowa i tory przepływu

• Prowadzony grzyb szczelinowy jest sztywno połączony z trzpieniem zaworu i zapewnia stabilną charakterystykę regulacji w całym zakresie skoku.
• Gniazdo A–AB jest zamocowane w korpusie zaworu.
• Króciec AB – króciec wspólny, o stałym przepływie.
• Króciec A – króciec regulacyjny ze zmiennym przepływem.
• Króciec B – króciec obejścia (zmienny przepływ), wykorzystywany przy funkcji mieszania lub rozdzielania.

Charakterystyka regulacji

• W kanale regulacyjnym A–AB / B–AB:
  • 0…30% skoku – charakterystyka liniowa,
  • 30…100% skoku – charakterystyka stałoprocentowa (ngl = 3 wg VDI/VDE 2173).
• W obejściu B (0…100% skoku) charakterystyka liniowa.
• Taka kombinacja charakterystyk umożliwia precyzyjną regulację temperatury medium w szerokim zakresie obciążeń instalacji.

Kierunek działania trzpienia

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Kawitacja i warunki pracy

• Kawitacja powoduje przyspieszone zużycie grzybka i gniazda oraz zwiększony poziom hałasu – należy jej unikać.
• W tym celu nie należy przekraczać dopuszczalnej różnicy ciśnienia na zaworze i trzeba utrzymywać odpowiednie ciśnienie statyczne, zgodnie z wykresami doboru i wykresem ciśnienia roboczego w funkcji temperatury.
• W obiegach wody chłodniczej, aby uniknąć kawitacji, zaleca się zapewnienie odpowiedniego ciśnienia za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem.

Montaż i projektowanie instalacji

• Zawór i siłownik można zmontować bezpośrednio na obiekcie, bez konieczności stosowania specjalnych narzędzi i dodatkowych nastaw.
• Zawór dostarczany jest z instrukcją montażu.
• Przy montażu należy zwrócić uwagę na strzałkę na korpusie, która oznacza kierunek przepływu:
  • mieszanie: przepływ z A / B do AB,
  • rozdzielanie: przepływ z AB do A / B.
• Dopuszczalne położenia montażowe obejmują montaż siłownika nad zaworem (pionowo lub z odchyleniem do 90°), zgodnie z rysunkiem wymiarowym – nie zaleca się montażu z trzpieniem skierowanym w dół.
• W obiegach otwartych, ze względu na możliwość odkładania się kamienia kotłowego i zablokowania grzybka, zalecane jest stosowanie siłowników SKB.. (większa siła 2800 N) oraz okresowe pełne przesterowanie zaworu (2–3 razy w tygodniu).
• W obiegach otwartych i zamkniętych, w celu zwiększenia niezawodności pracy, przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Dla mediów o temperaturze poniżej 0 °C konieczne jest zastosowanie elektrycznego podgrzewacza trzpienia ASZ6.6 (24 V AC / 30 W), który zapobiega zamarzaniu trzpienia w dławicy.
• Jako wyposażenie dodatkowe dostępne są komplety śrubunków gwintowanych ALG253 / ALG253B, zawierające 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie:
  • strona zaworu: gwint walcowy G 1½ wg ISO 228‑1,
  • strona instalacji: gwint walcowy Rp 1 wg ISO 7‑1,
  • wersje ALG..B (mosiężne/brązowe) przeznaczone są do mediów o temperaturze do 100 °C.
• Podane w karcie katalogowej parametry i dopuszczalne różnice ciśnienia obowiązują przy współpracy zaworu z siłownikami Siemens SAX.., SKD.. lub SKB..; stosowanie siłowników innych producentów skutkuje utratą gwarancji.

Obsługa i konserwacja

• Zawór VXG41.25 wyposażony jest w samosmarującą dławicę uszczelniającą trzpień, niewymagającą obsługi w normalnych warunkach pracy.
• Dławica jest dostępna jako część zamienna i może być wymieniona bez demontażu korpusu z instalacji, pod warunkiem, że instalacja jest wychłodzona i bezciśnieniowa oraz powierzchnia trzpienia nie jest uszkodzona.
• W przypadku uszkodzenia powierzchni trzpienia w obszarze uszczelnienia, konieczna jest wymiana całego zaworu.
• Przed pracami serwisowymi należy:
  • wyłączyć pompę i napięcie zasilania siłownika,
  • zamknąć zawory odcinające,
  • upuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia medium.

Dane techniczne – VXG41.25

• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w zależności od temperatury medium (zgodnie z wykresem ciśnienie/temperatura dla PN16)
• Średnica nominalna DN: 25
• Współczynnik kvs: 10 m³/h (zimna woda 5…30 °C, przy Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 100
• Skok nominalny: 20 mm
• Charakterystyka przepływu:
  • kanał regulacyjny A–AB / B–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3),
  • obejście B: 0…100% liniowa.
• Poziom nieszczelności:
  • kanał regulacyjny: 0…0,02% kvs wg DIN EN 1349,
  • obejście (wersja standardowa VXG41.25): 0,5…2% kvs.
• Dopuszczalne media: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Temperatura medium: −25…+150 °C 1)
• Standardy i zgodność:
  • osprzęt ciśnieniowy wg PED 2014/68/EU, grupa płynów 2, (zawór traktowany jako uznana praktyka inżynierska, bez oznaczania CE),
  • EAC – zgodność euroazjatycka,
  • deklaracja środowiskowa produktu CE1E4463en (zawiera dane dot. zgodności z RoHS, składu materiałowego, opakowania i utylizacji).
• Materiały:
  • korpus zaworu: brąz CuSn5Zn5Pb2,
  • gniazdo, grzybek, trzpień: stal nierdzewna,
  • dławica: nieodcynkowujący się mosiądz, bez silikonu,
  • uszczelnienia: pierścienie EPDM, bez silikonu.
• Przyłącza hydrauliczne: gwint zewnętrzny G 1½B wg ISO 228‑1 (do uszczelnień płaskich)
• Wymiary główne zaworu VXG41.25:
  • długość zabudowy L1: 105 mm,
  • odstępy do króćców bocznych L2 / L3: 52,5 / 52,5 mm,
  • wysokość H2 (zawór „zamknięty”, trzpień całkowicie wysunięty): 130,5 mm,
  • wysokość całkowita H z siłownikiem: w zależności od typu siłownika (SAX.., SKD.., SKB.. – zgodnie z rysunkiem wymiarowym),
  • masa zaworu: ok. 1,65 kg.

1) Dla temperatur medium poniżej 0 °C wymagane jest zastosowanie elektrycznegopodgrzewacza trzpienia 24 V AC / 30 W.

Podsumowanie

Siemens VXG41.25 to solidny, trójdrogowy zawór regulacyjny PN16 o kvs = 10 m³/h i wysokim ilorazie szerokości zakresów Sv > 100, przystosowany do współpracy z siłownikami SAX.., SKD.. i SKB.. w instalacjach wodnych HVAC. Korpus z brązu, elementy wewnętrzne ze stali nierdzewnej, samosmarująca dławica oraz zoptymalizowana charakterystyka (liniowa / stałoprocentowa) zapewniają precyzyjną i trwałą regulację przepływu wody grzewczej, chłodniczej i gorącej w układach mieszających i rozdzielających.
