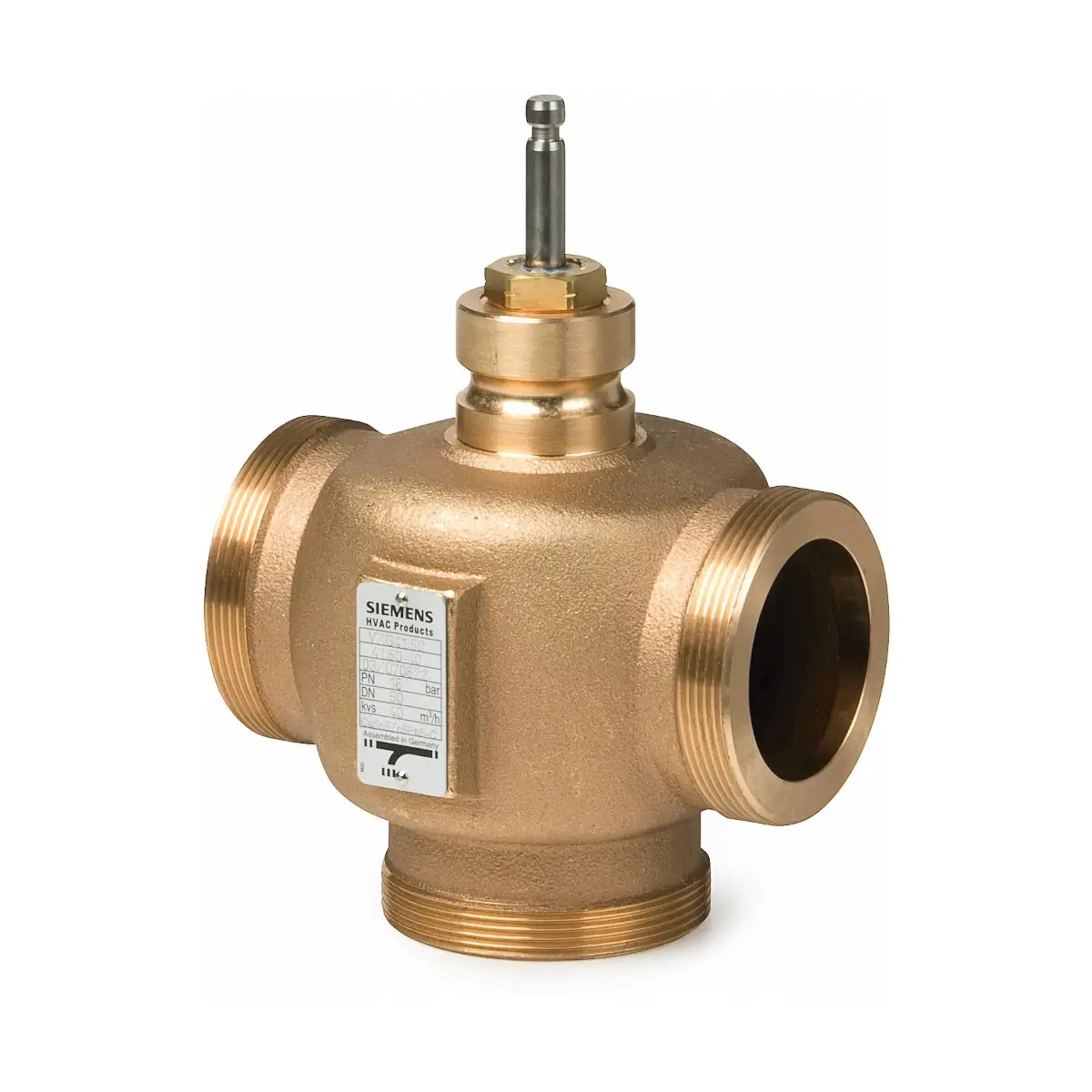

VXG41.32 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN32, kvs 16 [m3/h]

VXG41.32 to trójdrogowy zawór regulacyjny PN16 z przyłączami gwintowanymi zewnętrznie G2B, przeznaczony do pracy w wodnych instalacjach grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CuSn5Zn5Pb2, wysoka rozpiętość regulacji Sv > 100 oraz charakterystyka łącząca odcinek liniowy i stałoprocentowy zapewniają precyzyjną regulację przepływu w układach mieszających i rozdzielających.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXG41.32
• Rodzaj zaworu: zawór trójdrogowy, mieszająco–rozdzielający
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN16 (wg ISO 7268)
• Przyłącza hydrauliczne: gwint zewnętrzny G2B wg ISO 228‑1, do uszczelnień płaskich
• Medium: woda chłodnicza, woda lodowa, woda grzewcza i gorąca, woda ze środkami przeciwzamarzaniowymi (jakość wg VDI 2035)
• Zakres temperatury czynnika: ok. −25…150 °C 1)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne, obiegi otwarte i zamknięte (przy zachowaniu warunków pracy bez kawitacji)
• Nominalne natężenie przepływu kvs: 16 m³/h
• Rozpiętość regulacji Sv: > 100
• Skok nominalny: 20 mm
• Poziom nieszczelności kanału regulacyjnego A–AB: 0…0,02 % wartości kvs (wg DIN EN 1349)
• Poziom nieszczelności obejścia B: 0,5…2 % wartości kvs (wersja standardowa)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Grzyb, gniazdo, trzpień: stal nierdzewna
• Dławica trzpienia: mosiądz nieodcynkowujący, bez silikonu, samosmarująca, niewymagająca obsługi
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Zgodność: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2, wg uznanej praktyki inżynierskiej), zgodność EAC
• Masa: ok. 2,10 kg

Zastosowanie

Zawór VXG41.32 przeznaczony jest do regulacji przepływu w instalacjach:

• centralnego ogrzewania i wysokotemperaturowych układów grzewczych,
• chłodzenia wodnego, w tym wody lodowej,
• wentylacyjnych i klimatyzacyjnych (HVAC),
• w obiegach otwartych i zamkniętych, przy zapewnieniu odpowiednich warunków przeciwkawitacyjnych.

Może pracować jako zawór mieszający (łączenie dwóch strumieni wody w króćcu AB) lub rozdzielający (podział przepływu z króćca AB na króćce A i B). Dzięki wysokiej rozpiętości regulacji i bardzo niskiemu poziomowi nieszczelności w kanale regulacyjnym A–AB sprawdza się w precyzyjnych układach sterowania temperaturą i przepływem.

Funkcje i działanie

Konstrukcja i charakterystyka przepływu

• Grzyb szczelinowy jest prowadzony i sztywno przymocowany do trzpienia zaworu, co zapewnia stabilną i powtarzalną charakterystykę regulacji.
• Gniazdo kanału regulacyjnego A–AB jest zamocowane w korpusie zaworu.
• Kanał regulacyjny (A–AB lub B–AB): przy skoku 0…30 % charakterystyka liniowa, przy 30…100 % – stałoprocentowa (ngl = 3 wg VDI/VDE 2173).
• Obejście B: charakterystyka liniowa 0…100 %.
• Takie połączenie charakterystyk umożliwia dokładne dopasowanie przepływu do zapotrzebowania mocy cieplnej lub chłodniczej w szerokim zakresie obciążeń.

Praca jako zawór mieszający i rozdzielający

• Tryb mieszania: przepływ z króćców A i B do króćca AB.
• Tryb rozdzielania: przepływ z króćca AB do króćców A i B.
• Króciec AB: króciec o stałym przepływie (zasilanie lub powrót).
• Króciec A: króciec regulacyjny (zmienny przepływ).
• Króciec B: obejście (zmienny przepływ).
• Zawór trójdrogowy VXG41.32 powinien być stosowany głównie jako zawór mieszający.

Współpraca z siłownikami

VXG41.32 jest przystosowany do współpracy z siłownikami zaworów Siemens:

• SAX.. – siłowniki elektromechaniczne (800 N), zasilanie 230 V AC lub 24 V AC/DC, sterowanie 3‑stawne lub proporcjonalne 0…10 V DC 1), czas przebiegu ok. 30 lub 120 s.
• SKD.. – siłowniki elektrohydrauliczne (1000 N), zasilanie 230 V AC lub 24 V AC, wersje bez i ze sprężyną powrotną, sterowanie 3‑stawne lub proporcjonalne 0…10 V DC 1), czas przebiegu ok. 30 lub 120 s.
• SKB.. – siłowniki elektrohydrauliczne o podwyższonej sile (2800 N), zasilanie 230 V AC lub 24 V AC, wersje bez i ze sprężyną powrotną, sterowanie 3‑stawne lub proporcjonalne 0…10 V DC 1).

Dopuszczalna maksymalna różnica ciśnień w kanale regulacyjnym z tymi siłownikami wynosi dla zaworu VXG41.32 do 800 kPa przy pracy mieszającej oraz do 200 kPa przy pracy rozdzielającej (w typowych aplikacjach). Przy akceptacji wyższego poziomu hałasu mogą obowiązywać te same wartości, jak dla pracy mieszającej.

Podane dane techniczne dotyczą wyłącznie zastosowania siłowników Siemens z wymienionych serii. Zastosowanie siłowników innych producentów skutkuje utratą gwarancji.

Kierunek ruchu trzpienia

• Trzpień wsuwa się: otwieranie kanału regulacyjnego A–AB, zamykanie obejścia B.
• Trzpień wysuwa się: zamykanie kanału regulacyjnego A–AB, otwieranie obejścia B.

Ograniczenie kawitacji

• Kawitacja powoduje przyspieszone zużycie grzybka i gniazda oraz nadmierny hałas.
• Aby jej uniknąć, należy:
  • nie przekraczać dopuszczalnej różnicy ciśnień dla zaworu w funkcji temperatury medium,
  • utrzymywać wymagane ciśnienie statyczne przed i za zaworem,
  • w obiegach wody chłodniczej zapewnić odpowiednie ciśnienie za zaworem, np. przez zastosowanie zaworu dławiącego za wymiennikiem ciepła.
• Dla ustalenia maksymalnej dopuszczalnej różnicy ciśnień przy prawie zamkniętym zaworze należy korzystać z charakterystyki ciśnienie/temperatura zawartej w dokumentacji technicznej.

Uszczelnienie trzpienia i obsługa

• Dławica trzpienia jest samosmarująca i niewymagająca okresowej konserwacji.
• Dławicę można wymienić bez demontażu zaworu z instalacji, pod warunkiem:
  • braku ciśnienia w instalacji,
  • schłodzenia instalacji,
  • braku uszkodzeń powierzchni trzpienia w obszarze uszczelnienia.
• W przypadku uszkodzenia powierzchni trzpienia w strefie uszczelnienia należy wymienić cały zawór.

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG323 / ALG323B:
  • przeznaczone do zaworów VXG41.32,
  • składają się z 3 nakrętek łączących, 3 półśrubunków i 3 uszczelek płaskich,
  • ALG323B – wersja z brązu, do czynników o temperaturze do 100 °C,
  • po stronie zaworu: gwint walcowy G2 wg ISO 228‑1,
  • po stronie instalacji: gwint walcowy Rp 1¼ wg ISO 7‑1.
• Elektryczny podgrzewacz trzpienia ASZ6.6:
  • zasilanie 24 V AC / 30 W,
  • wymagany przy pracy z czynnikami o temperaturze poniżej 0 °C,
  • zapobiega zamarzaniu trzpienia zaworu w dławicy.

Zawory, siłowniki oraz wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Montaż

• Montaż bezpośrednio na rurociągu, z wykorzystaniem przyłączy gwintowanych G2B i (opcjonalnie) kompletów śrubunków ALG323 / ALG323B.
• Przy montażu należy zwrócić uwagę na oznaczony na korpusie kierunek przepływu:
  • mieszanie: przepływ z A i B do AB,
  • rozdzielanie: przepływ z AB do A i B.
• Zawór i siłownik mogą być łatwo zmontowane na obiekcie – bez specjalnych narzędzi i dodatkowych nastaw.
• Zawór jest dostarczany z instrukcją montażu.
• Zawór można uruchomić dopiero po prawidłowym zamontowaniu siłownika na korpusie.
• W obiegach otwartych i zamkniętych, w celu zwiększenia niezawodności pracy zaworu, zaleca się instalację filtra zanieczyszczeń przed zaworem.
• W obiegach otwartych istnieje ryzyko odkładania się kamienia i zablokowania grzybka – w takich przypadkach zaleca się:
  • stosowanie silniejszych siłowników z serii SKB..,
  • okresowe uruchamianie zaworu (2–3 razy w tygodniu).

Bezpieczeństwo, serwis i utylizacja

• Przed pracami serwisowymi należy:
  • wyłączyć pompę obiegową i odłączyć zasilanie elektryczne,
  • zamknąć zawory odcinające,
  • spuścić ciśnienie z instalacji i poczekać na jej całkowite ostygnięcie.
• W razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem sprawdzić prawidłowość montażu siłownika na zaworze.
• Zaworu nie należy utylizować jako odpad komunalny – sposób złomowania poszczególnych materiałów powinien uwzględniać wymagania prawne i lokalne przepisy.

Dane techniczne – podsumowanie

• Model: VXG41.32
• Typ zaworu: trójdrogowy, mieszająco–rozdzielający
• Średnica nominalna DN: 32
• Ciśnienie nominalne: PN16
• Przyłącza: gwint zewnętrzny G2B wg ISO 228‑1
• kvs: 16 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Rozpiętość regulacji Sv: > 100
• Skok: 20 mm
• Charakterystyka kanału regulacyjnego: 0…30 % liniowa, 30…100 % stałoprocentowa (ngl = 3)
• Charakterystyka obejścia: 0…100 % liniowa
• Nieszczelność kanału A–AB: 0…0,02 % kvs
• Nieszczelność obejścia B: 0,5…2 % kvs
• Czynnik: woda chłodnicza, lodowa, grzewcza, gorąca, z dodatkiem środków przeciwzamarzaniowych
• Temperatura czynnika: ok. −25…150 °C 1)
• Ciśnienie robocze: wg ISO 7005, zależne od temperatury czynnika (zgodnie z charakterystyką zaworu PN16)
• Materiał korpusu: brąz CuSn5Zn5Pb2
• Materiał gniazda, grzybka i trzpienia: stal nierdzewna
• Dławica: mosiądz nieodcynkowujący, samosmarująca, bez silikonu
• Uszczelnienia: EPDM, bez silikonu
• Masa: ok. 2,10 kg

1) Dla czynników o temperaturze poniżej 0 °C wymagane jest zastosowanie elektrycznego podgrzewacza trzpienia.

Podsumowanie

Siemens VXG41.32 to solidny, trójdrogowy zawór regulacyjny PN16 z przyłączami gwintowanymi G2B, zoptymalizowany do pracy w wodnych instalacjach grzewczych i chłodniczych. Wysoka jakość wykonania (korpus z brązu, elementy wewnętrzne ze stali nierdzewnej), szeroki zakres temperatur czynnika, bardzo niski poziom nieszczelności kanału regulacyjnego oraz kompatybilność z siłownikami SAX.., SKD.. i SKB.. sprawiają, że jest to uniwersalne i niezawodne rozwiązanie do precyzyjnej regulacji przepływu w nowoczesnych instalacjach HVAC.
