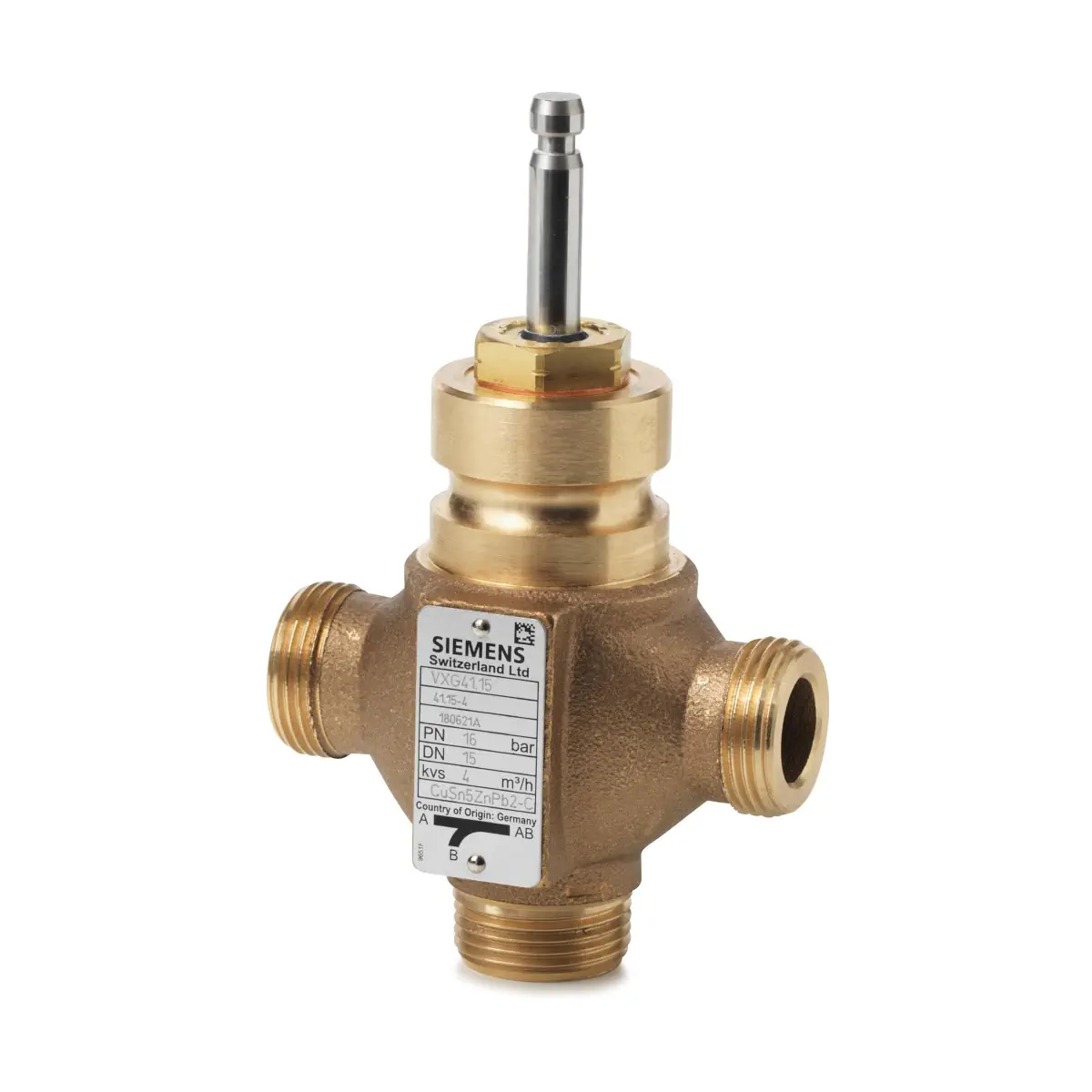

VXG41.15 Zawór trójdrogowy gwintowany z brązu, PN16, -25..+150 [°C], skok 20 [mm], DN15, kvs 4,0 [m3/h]

VXG41.15 to trójdrogowy zawór regulacyjny PN16 z gwintem zewnętrznym G1B, o średnicy DN15 i współczynniku przepływu kvs = 4,0 m³/h, przeznaczony do funkcji mieszania lub rozdziału wody w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CuSn5Zn5Pb2, prowadzony szczelinowy grzyb oraz gniazdo A–AB ze stali nierdzewnej zapewniają trwałość i precyzyjną regulację, a zawór może współpracować z siłownikami SAX.., SKD.. i SKB.. firmy Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VXG41.15
• Typ: trójdrogowy zawór regulacyjny PN16 z gwintem zewnętrznym (mieszający / rozdzielający)
• Średnica nominalna DN: 15
• Przyłącza hydrauliczne: gwint zewnętrzny G1B wg ISO 228‑1, do uszczelnień płaskich
• Nominalny przepływ kvs: 4,0 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Skok nominalny trzpienia: 20 mm
• Charakterystyka przepływu kanału regulacyjnego A–AB: 0…30% – liniowa; 30…100% – stałoprocentowa (ngl = 3 wg VDI/VDE 2173)
• Charakterystyka obejścia B–AB: 0…100% – liniowa
• Poziom nieszczelności kanału regulacyjnego: 0…0,02% kvs wg DIN EN 1349
• Poziom nieszczelności obejścia (wersja standardowa): 0,5…2% kvs
• Ciśnienie nominalne: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dopuszczalnym zakresie temperatury medium dla PN16
• Media robocze: woda chłodnicza, woda lodowa, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Zakres temperatury medium: −25…+150 °C (dla zastosowań HVAC)
• Obiegi instalacji: obiegi otwarte i zamknięte (przy zapewnieniu pracy bez kawitacji)
• Korpus zaworu: brąz CuSn5Zn5Pb2
• Gniazdo, grzyb, trzpień: stal nierdzewna
• Dławica: nieodcynkowujący się mosiądz, samosmarująca, bez silikonu
• Uszczelnienia: pierścienie EPDM, bez silikonu
• Masa zaworu: ok. 1,30 kg
• Zgodność: osprzęt ciśnieniowy dla płynów grupy 2 wg PED 2014/68/EU (praktyka inżynierska), zgodność EAC

Zastosowanie

Zawór VXG41.15 stosowany jest w instalacjach:

• grzewczych (woda grzewcza, woda gorąca),
• chłodniczych i klimatyzacyjnych (woda chłodnicza, woda lodowa),
• z dodatkiem środków przeciwzamarzaniowych,

jako zawór regulacyjny mieszający lub rozdzielający w obiegach wody. Może pracować zarówno w obiegach zamkniętych, jak i otwartych, pod warunkiem zapewnienia pracy bez kawitacji oraz odpowiedniej jakości wody.

Funkcje i działanie

Budowa i tor przepływu

• Prowadzony grzyb szczelinowy przymocowany do trzpienia zaworu.
• Gniazdo A–AB jest zamocowane w korpusie zaworu.
• Króćce:
  • AB – króciec o stałym przepływie,
  • A – króciec regulacyjny (zmienny przepływ),
  • B – obejście (zmienny przepływ).

Tryb mieszania

• Przepływ z króćców A i B do króćca AB.
• Króciec AB – stały przepływ; króciec A – przepływ regulowany; króciec B – obejście.
• Zawór trójdrogowy serii VXG41.. powinien być stosowany głównie jako zawór mieszający, co ogranicza ryzyko kawitacji.

Tryb rozdzielania

• Przepływ z króćca AB do króćców A i B.
• Króciec AB – dopływ stały; króćce A i B – odpływy o zmiennym przepływie (jeden z nich pełni funkcję obejścia).

Charakterystyka regulacyjna

• Kanał regulacyjny A–AB:
  • 0…30% skoku trzpienia – charakterystyka liniowa,
  • 30…100% skoku trzpienia – charakterystyka stałoprocentowa (ngl = 3).
• Obejście B–AB: 0…100% skoku – charakterystyka liniowa.
• Wysoki iloraz szerokości zakresów Sv > 50 dla DN15 zapewnia dokładne sterowanie również przy małych przepływach.

Kawitacja i warunki pracy hydraulicznej

Kawitacja powoduje hałas oraz przyspieszone zużycie grzybka i gniazda zaworu. Aby jej uniknąć:

• nie należy przekraczać dopuszczalnej różnicy ciśnień na zaworze, określonej dla zadanej temperatury medium,
• należy utrzymywać odpowiednie ciśnienie statyczne przed i za zaworem,
• w instalacjach wody chłodniczej za wymiennikiem zaleca się zastosowanie zaworu dławiącego, aby zapewnić wymagane ciśnienie za zaworem,
• szczególnie przy pracy jako zawór rozdzielający trzeba kontrolować różnicę ciśnień na niemal zamkniętym zaworze.

Zawór VXG41.15 może pracować w obiegach otwartych i zamkniętych, pod warunkiem spełnienia ww. wymagań dotyczących kawitacji.

Montaż i uruchomienie

• Montaż zaworu bezpośrednio w rurociągu za pomocą gwintowanych przyłączy G1B.
• Należy zwrócić uwagę na oznaczenie kierunku przepływu na korpusie zaworu:
  • tryb mieszania: przepływ z króćców A / B do AB,
  • tryb rozdzielania: przepływ z króćca AB do A / B.
• Zawór i siłownik mogą być łatwo zmontowane na obiekcie, bez specjalnych narzędzi i bez czynności nastawczych.
• Zawór można uruchomić dopiero po prawidłowym zamontowaniu siłownika.

Konserwacja i serwis

• Zawór VXG41.15 wyposażony jest w samosmarującą dławicę uszczelniającą trzpień, niewymagającą obsługi w normalnych warunkach pracy.
• W obiegach otwartych może występować ryzyko zablokowania grzyba zaworu przez osady wapienne; w takich aplikacjach zaleca się stosowanie silniejszych siłowników serii SKB.. oraz okresowe przestawianie zaworu (2–3 razy w tygodniu).
• Dla zwiększenia niezawodności w obiegach otwartych i zamkniętych przed zaworem powinien być zainstalowany filtr zanieczyszczeń.
• Przy medium o temperaturze poniżej 0 °C należy stosować elektryczny podgrzewacz trzpienia ASZ6.6 (24 V AC / 30 W), zapobiegający zamarzaniu w dławicy.
• Dławicę można wymienić bez demontażu zaworu z rurociągu, pod warunkiem:
  • wyłączenia pompy i zasilania siłownika,
  • zamknięcia zaworów odcinających,
  • spuszczenia ciśnienia z instalacji i schłodzenia medium,
  • braku uszkodzeń powierzchni trzpienia w strefie uszczelnienia.
• W razie uszkodzenia powierzchni trzpienia w obszarze uszczelnienia zaleca się wymianę całego zaworu.

Siłowniki współpracujące

Zawór VXG41.15 jest przystosowany do współpracy z siłownikami Siemens:

• SAX.. – siłowniki elektromechaniczne o sile 800 N, zasilane napięciem AC (230 V lub 24 V w zależności od typu), sterowane sygnałem 3-stawnym lub sygnałem analogowym (0…10 V DC / 4…20 mA / 0…1000 Ω).
• SKD.. – siłowniki elektrohydrauliczne o sile 1000 N, zasilane 230 V AC lub 24 V AC, dostępne w wersjach:
  • bez sprężyny powrotnej lub ze sprężyną powrotną,
  • sterowanych sygnałem 3-stawnym lub sygnałem ciągłym 0…10 V DC.
• SKB.. – siłowniki elektrohydrauliczne o sile 2800 N, również w wersjach 3-stawnych oraz z wejściem analogowym 0…10 V DC, z lub bez sprężyny powrotnej.

Dane techniczne zaworu obowiązują przy stosowaniu siłowników Siemens z powyższych serii; użycie siłowników innych producentów nie jest objęte gwarancją producenta zaworu.

Wyposażenie dodatkowe

• Komplet śrubunków gwintowanych ALG153 / ALG153B – 3‑częściowy zestaw (3 nakrętki łączące, 3 półśrubunki, 3 uszczelki płaskie) do podłączenia zaworu trójdrogowego VXG41.15 do instalacji.
• ALG153B – wersja ze śrubunkami z brązu, do mediów o temperaturze do 100 °C.
• ASZ6.6 – elektryczny podgrzewacz trzpienia 24 V AC / 30 W, wymagany przy temperaturze czynnika poniżej 0 °C.

Wymiary

• DN: 15
• Gwint przyłączy: G1B (zewnętrzny)
• B: 10 mm
• L1: 100 mm (długość korpusu między króćcami A i B)
• L2: 50 mm
• L3: 50 mm
• H1: 26 mm – od osi rurociągu do powierzchni zamocowania siłownika
• H2: 122,5 mm – zawór w położeniu „zamknięty” (trzpień całkowicie wysunięty)
• Całkowita wysokość H (z siłownikiem):
  • z siłownikiem SAX..: > 468 mm,
  • z siłownikiem SKD..: > 526 mm,
  • z siłownikiem SKB..: > 601 mm.
• Masa: ok. 1,30 kg.

Podsumowanie

Siemens VXG41.15 to kompaktowy, trójdrogowy zawór regulacyjny DN15, PN16 z gwintem G1B i współczynnikiem kvs = 4,0 m³/h, przeznaczony do precyzyjnej regulacji przepływu wody w instalacjach grzewczych, chłodniczych i klimatyzacyjnych. Trwały korpus z brązu, prowadzone gniazdo A–AB, wysoka szczelność kanału regulacyjnego oraz możliwość współpracy z szeroką gamą siłowników SAX.., SKD.. i SKB.. sprawiają, że jest to uniwersiczne rozwiązanie dla profesjonalnych systemów HVAC wymagających niezawodnej i stabilnej regulacji.
