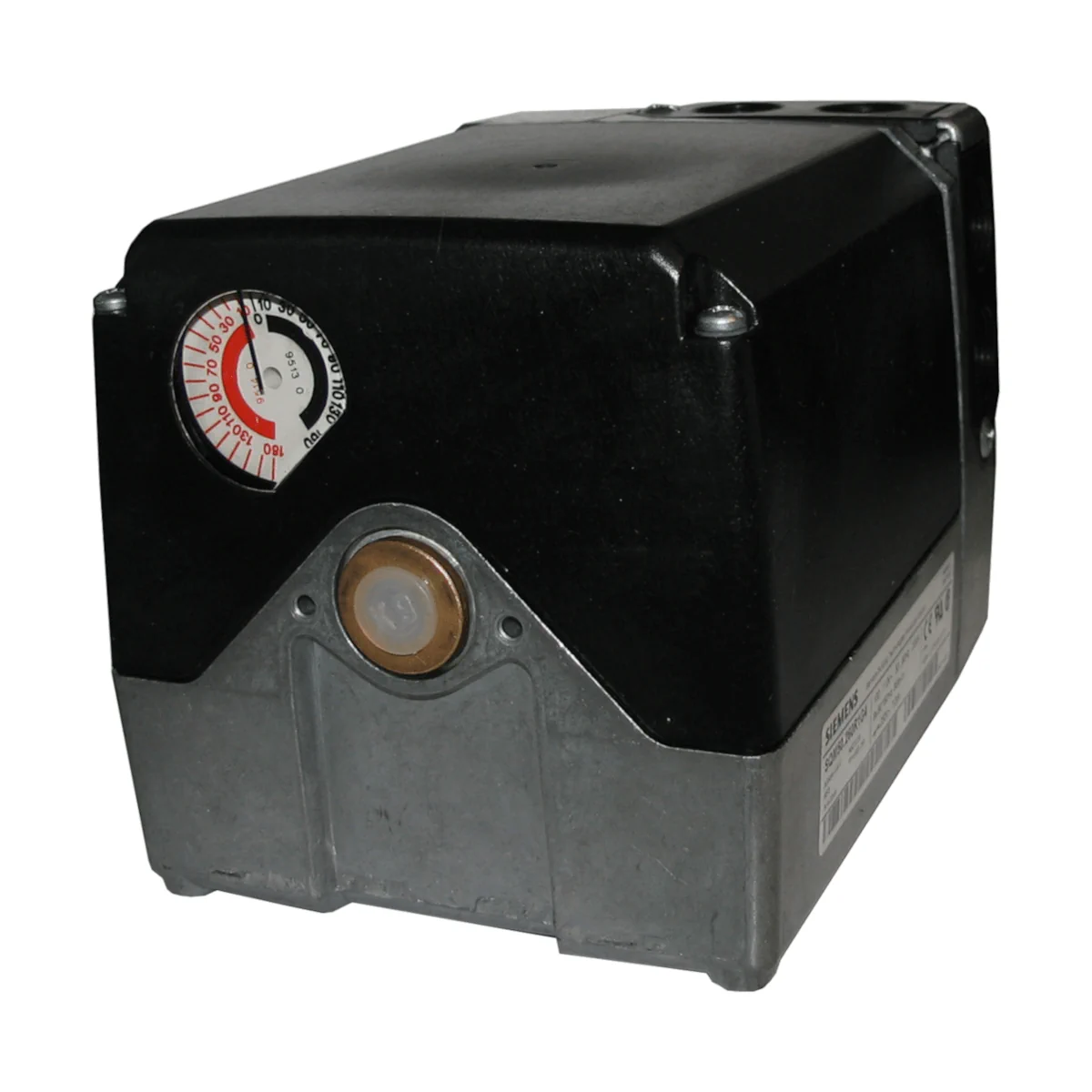

SQM53.482A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 20Nm, trzpień 12mm

SQM53.482A2 to elektromotoryczny siłownik (actuator) Siemens z serii SQM5, przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych o średniej i większej mocy. Model ten oferuje maksymalny moment 20 Nm oraz 8 przełączników (w tym 2 krańcowe), a jego czas biegu przy 50 Hz wynosi 30 s / 90° (lub 43 s / 130°). Wersja SQM53.482A2 jest wykonaniem bez zintegrowanego modułu elektronicznego i bez zintegrowanego potencjometru (dostępne jako doposażenie).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM53.482A2
• Typ: elektromotoryczny siłownik do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe (średnia i większa moc); regulacja zależna od obciążenia przepływu gazu, ilości oleju oraz ilości powietrza do spalania
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment obrotowy: 20 Nm
• Moment utrzymania: równy maks. momentowi
• Czas biegu (50 Hz): 30 s / 90° oraz 43 s / 130°
• Zakres obrotu: 0° … maks. 160° (zakres skali)
• Przełączniki: 8 szt. (w tym 2 krańcowe)
• Wykonanie wału: typ AGA58.2 (Ø 12 mm, jednostronny, wpust Woodruff wg DIN 6888)
• Stopień ochrony: IP54 (przy zachowaniu warunków montażu i wprowadzeń kablowych)
• Pobór mocy: 20 VA
• Masa: ok. 3,3 kg

Zastosowanie

Siłownik SQM53.482A2 służy do napędu przepustnic powietrza i gazu w układach palnikowych. Jest stosowany głównie do sterowania zależnego od obciążenia:

• przepływu gazu,
• ilości oleju,
• objętości powietrza do spalania.

Może pracować w połączeniu z regulatorami 3-położeniowymi lub modulacyjnymi (np. 4…20 mA) oraz/lub być sterowany bezpośrednio przez automatykę palnika.

Konstrukcja i mechanika

• Obudowa: sekcje z aluminium odlewanego ciśnieniowo
• Pokrywy: tworzywo sztuczne odporne na udar i wysoką temperaturę
• Silnik: synchroniczny
• Przekładnia: bezluzowa (backlash-free)
• Nastawa punktów przełączania: za pomocą obrotowych krzywek; skale przy krzywkach pokazują kąt punktu przełączenia
• Wskazanie położenia: wewnętrzne (skala na końcu wału) oraz zewnętrzne (skala w okienku podglądu)
• Rozsprzęganie: wał napędowy i wał krzywek mogą być rozsprzęglane niezależnie (piny sprzęgła K1 i K2), z automatycznym ponownym zasprzęgleniem
• Wał napędowy: wymienny

Kierunek obrotu

Kierunek obrotu siłownika można zmienić z przeciwny do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara poprzez zamianę dwóch przewodów podłączenia silnika. Stan dostawy: obrót przeciwny do ruchu wskazówek zegara (patrząc od strony przekładni).

• Po zmianie kierunku obrotu krzywki wymagają ponownej nastawy.
• Skale krzywek: czarne dla obrotu CCW (pojedyncza strzałka na krzywce) oraz czerwone dla obrotu CW (podwójna strzałka na krzywce).

Przyłącza elektryczne i okablowanie

• Wejścia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów (w tym PE): 0,5…2,5 mm²
• Zaciski: m.in. zaciski śrubowe dla N i PE; mikroprzełączniki z przyłączami typu blade terminal
• Separacja obwodów: podczas okablowania należy zachować rozdział pomiędzy zakresem 120/230 V AC a pozostałymi zakresami napięć
• Bezpiecznik zewnętrzny: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5
• Bezpiecznik wewnętrzny: maks. 2 AT (zwłoczny), w zależności od typu

Dane techniczne (SQM53.482A2)

• Rodzaj prądu: AC
• Napięcie / częstotliwość: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Pobór mocy: 20 VA
• Moment obrotowy: maks. 20 Nm
• Czas biegu (50 Hz): 30 s / 90°; 43 s / 130°
• Zakres obrotu: 0° … maks. 160° (zakres skali)
• Czas pauzy przy zmianie kierunku: > 100 ms
• Przełączniki krańcowe: 2 szt.
• Przełączniki pomocnicze: do 6 szt. (w tym modelu łącznie 8 przełączników z 2 krańcowymi)
• Parametry przełączników: typ wg DIN 41636; napięcie przełączania AC 24…250 V; obciążalność 7,5 (3) A, AC 250 V (CEE 24 / VDE 0630)
• Stopień ochrony: IP54 (jeśli otwory wyłamywane pozostają zamknięte lub są zamknięte, a wprowadzenia kabli są wykonane prawidłowo)
• Klasa ochronności: I
• Masa: ok. 3,3 kg
• Maks. temperatura powierzchni montażowej: 60 °C
• Wysokość instalacji: do 2 000 m n.p.m.
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60 °C; wilgotność < 95% r.h.
• Trwałość: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta obrotu 10°

Montaż

• Pozycja montażu: dowolna
• Należy unikać bezpośredniego nasłonecznienia siłownika
• Moment dokręcania: śruby pokrywy 3,5 Nm; pokrywa przyłączeniowa 2 Nm

Podsumowanie

Siemens SQM53.482A2 to solidny siłownik do przepustnic powietrza i gazu, przeznaczony do zastosowań palnikowych wymagających 20 Nm momentu oraz rozbudowanej sygnalizacji/sterowania poprzez 8 przełączników (w tym 2 krańcowe). Bezluzowa przekładnia, nastawa krzywek, wskazanie położenia oraz możliwość doposażenia w moduły i elementy pomiarowe czynią go sprawdzonym rozwiązaniem do precyzyjnego sterowania procesem spalania.

Pliki do pobrania:
SQM53.482A2 Karta katalogowa
