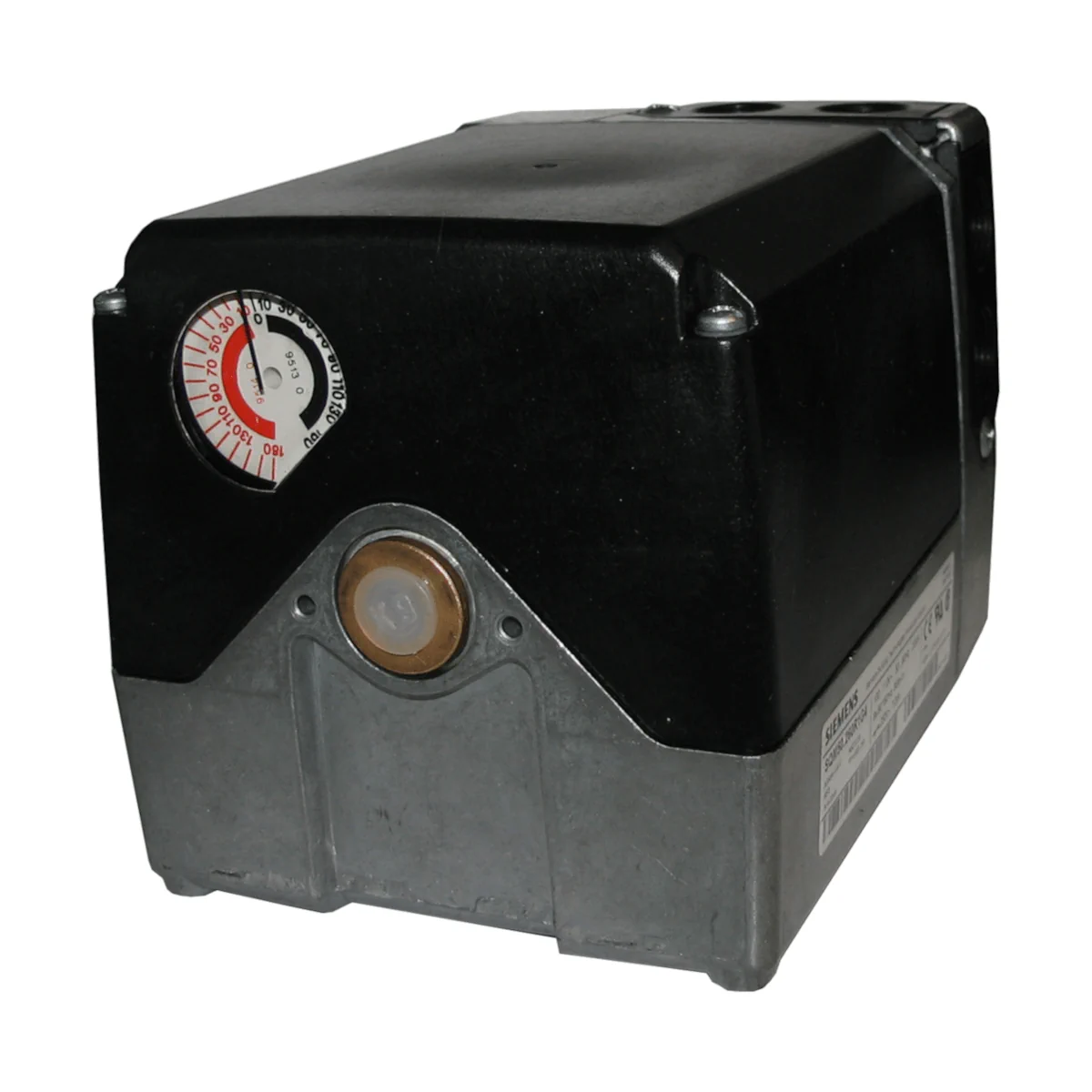

SQM56.680A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 60s, 40Nm, bez trzpienia

SQM56.680A2 to przemysłowy siłownik elektromotoryczny firmy Siemens do napędu przepustnic powietrza i gazu, przeznaczony głównie do palników olejowych i gazowych średniej i większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V (50/60 Hz) i zapewnia moment obrotowy do 40 Nm, z czasem przebiegu (50 Hz) 60 s / 90° oraz 87 s / 130°. Siłownik posiada 8 przełączników (w tym 2 krańcowe) oraz możliwość nastawiania punktów przełączania za pomocą krzywek. Wałek napędowy jest wymienny i w tym wykonaniu należy go zamówić oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM56.680A2
• Typ: siłownik (aktuator) do przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy; sterowanie przepływem gazu, ilością oleju oraz powietrzem spalania
• Zasilanie: AC 220 V (-15%) … AC 240 V (+10%), 50/60 Hz (±6%)
• Maks. moment obrotowy (i trzymający): 40 Nm
• Czas przebiegu przy 50 Hz: 60 s / 90° oraz 87 s / 130°
• Zakres kąta obrotu (skala): 0°… maks. 160°
• Przełączniki: 8 (łącznie, w tym 2 krańcowe)
• Stopień ochrony: IP54 (przy zachowaniu warunków montażu dot. otworów i wprowadzeń kablowych)
• Wskazanie położenia: wewnętrzne i zewnętrzne
• Rozsprzęglanie: możliwość oddzielnego rozsprzęglenia wału napędowego i wałka krzywkowego
• Masa: ok. 3,3 kg

Zastosowanie

SQM56.680A2 jest przeznaczony do napędu przepustnic powietrza i gazu w układach palnikowych. Siłowniki SQM5 są stosowane głównie do sterowania zależnego od obciążenia:

• przepływu gazu,
• ilości oleju,
• ilości powietrza spalania.

Praca możliwa m.in. w połączeniu z regulatorami 3-punktowymi lub modulacyjnymi (np. 4…20 mA) oraz/lub bezpośrednio z automatyką palnikową (w zależności od zastosowanego rozwiązania sterowania).

Konstrukcja i działanie

Napęd i mechanika

• Silnik: synchroniczny
• Przekładnia: bezluzowa
• Obudowa: sekcje z odlewu aluminiowego
• Pokrywy: tworzywo odporne na uderzenia i wysoką temperaturę
• Elementy przełożenia i łożyskowania: bezobsługowe

Nastawy krzywek i punkty przełączania

• Punkty przełączania realizowane są przez obracające się krzywki.
• Skale przy krzywkach pokazują kąt zadziałania punktu przełączania.
• Wskaźniki położenia: wewnętrzne (na końcu wału napędowego) oraz zewnętrzne (okienko w obudowie).

Kierunek obrotu

• Patrząc od strony przekładni, siłownik może pracować zgodnie lub przeciwnie do ruchu wskazówek zegara (kierunek dobierany).
• Stan dostawy: obrót przeciwnie do ruchu wskazówek zegara.
• Zmiana kierunku obrotu odbywa się przez zamianę dwóch przewodów zasilających silnik; po zmianie kierunku wymagane jest ponowne ustawienie krzywek.

Rozsprzęglanie wałów

• Oddzielne rozsprzęglanie przekładni i wałka krzywkowego oraz wału napędowego i przekładni (za pomocą odpowiednich sprzęgieł).
• Automatyczne ponowne zazębienie po zwolnieniu sprzęgła.

Podłączenie elektryczne

• Pobór mocy: 20 VA
• Wprowadzenia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów (łącznie z PE): 0,5…2,5 mm²
• Zaciski: połączenia śrubowe dla N i PE; mikrowyłączniki z konektorami płaskimi
• Zalecane zabezpieczenie zewnętrzne: bezpiecznik maks. 6,3 AT (zwłoczny)
• Bezpiecznik wewnętrzny: maks. 2 AT (zwłoczny), zależnie od typu

Dane techniczne

• Napięcie zasilania: AC 220…240 V (-15% / +10%), 50/60 Hz (±6%)
• Moment obrotowy (maks.) i trzymający: 40 Nm
• Czas przebiegu (50 Hz): 60 s / 90°; 87 s / 130°
• Pauza przy zmianie kierunku obrotu: > 100 ms
• Kąt obrotu: 0°… maks. 160° (zakres skali)
• Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach oraz odpowiednich wprowadzeniach kablowych)
• Klasa bezpieczeństwa: I
• Przełączniki krańcowe i pomocnicze: 8 (łącznie, w tym 2 krańcowe)
• Parametry przełączników: AC 24…250 V; 7,5 (3) A, AC 250 V
• Pozycja montażowa: dowolna
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego modułu AGA56): -20…+60°C; wilgotność < 95% r.h. (bez kondensacji, bez oblodzenia i bez wnikania wody)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Masa: ok. 3,3 kg
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie 10°

Wałek napędowy (ważne)

SQM56.680A2 posiada wymienny wał napędowy. Dla wykonania SQM56 wymagany jest wałek napędowy AGA58.7 (Ø 14 mm, jednostronny, z wpustem równoległym wg DIN 6885) – element dostępny jako akcesorium zamawiane oddzielnie.

Podsumowanie

Siemens SQM56.680A2 to solidny siłownik do przepustnic powietrza i gazu dla zastosowań palnikowych, oferujący 40 Nm momentu oraz czasy przebiegu 60 s / 90° i 87 s / 130° (50 Hz). Dzięki krzywkowej nastawie przełączników, wskaźnikom położenia oraz możliwości rozsprzęglania wałów, jest to rozwiązanie stworzone do precyzyjnej i powtarzalnej pracy w układach spalania. Wałek napędowy należy dobrać i zamówić oddzielnie (dla SQM56: AGA58.7).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i do integracji w urządzeniach końcowych. Siłownik SQM56.680A2 jest przeznaczony do napędu przepustnic powietrza i gazu, przede wszystkim w palnikach olejowych i gazowych średniej oraz większej mocy.
• Posiada oznaczenie CE i deklarowaną zgodność z dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie elektryczne klasy ochronności I. Wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Montaż, uruchomienie, regulacja, konserwacja, otwieranie, ingerencja i modyfikacje urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą być odpowiednio zabezpieczone. Należy upewnić się, że nieizolowane połączenia i przewody nie są dostępne dotykowo.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność, porządek i stan okablowania.
• Połączenie elektryczne pomiędzy złączkami/przepustami nie jest wykonywane automatycznie. Musi zostać wykonane na miejscu instalacji.
• Płyta przyłączeniowa jest wykonana z tworzywa sztucznego i nie zapewnia uziemienia elementów przepustów. Uziemienie należy zapewnić odpowiednimi podkładkami i mostkami przewodzącymi.
• Instalację elektryczną należy wykonać zgodnie z krajowymi i lokalnymi przepisami. Należy zachować rozdzielenie obwodów 120/230 V AC od innych zakresów napięć w celu zapewnienia ochrony przed porażeniem.
• Należy zapewnić odpowiednie odciążenie przewodów oraz stosować właściwe tulejki kablowe. Przewody splatane lub odizolowane nie mogą stykać się z sąsiednimi zaciskami.
• Nieużywane zaciski muszą być zabezpieczone zaślepkami, a do przepustów kablowych należy stosować wyłącznie plastikowe dławnice kablowe.
• Urządzenie należy montować zgodnie z właściwymi przepisami bezpieczeństwa. Należy chronić siłownik przed bezpośrednim promieniowaniem słonecznym.
• Stopień ochrony IP54 jest zapewniony tylko wtedy, gdy otwory wybijane pozostają zamknięte lub są prawidłowo uszczelnione odpowiednimi przepustami kablowymi.
• Niedopuszczalne są: kondensacja pary wodnej, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -20 °C do +60 °C oraz na wysokości do 2000 m n.p.m. Maksymalna temperatura powierzchni montażowej wynosi 60 °C.
• Upadek lub silny wstrząs może pogorszyć działanie funkcji bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotu z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotu.
• Stan dostawy dla SQM56.680A2: obrót przeciwny do ruchu wskazówek zegara.
• Napęd może dostarczać wysoki moment obrotowy do 40 Nm. Połączenie pomiędzy wałem napędowym siłownika a elementem sterowanym musi być wykonane w sposób pewny i kształtowy. Całkowity moment przenoszony przez oba końce wału nie może przekroczyć maksymalnego dopuszczalnego momentu siłownika.
• Dla modelu SQM56.680A2 wał napędowy należy zamawiać oddzielnie. Dla siłowników SQM56 wymagany jest wał AGA58.7.
• Po osiągnięciu projektowanej trwałości 250 000 cykli uruchomienia palnika lub odpowiadającego jej czasu eksploatacji siłownik musi zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
