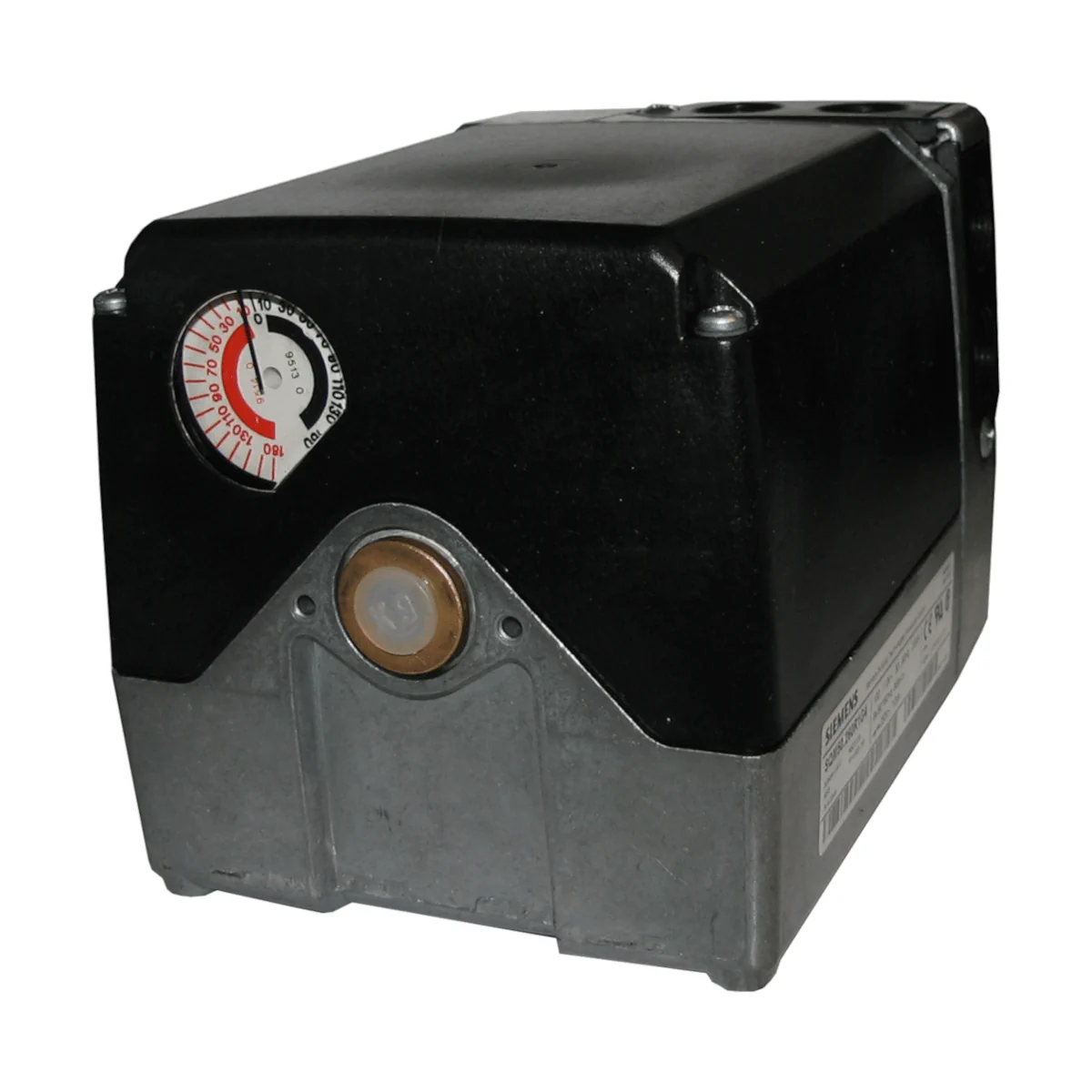

SQM54.482A207 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, podwójny potencjometr, 20Nm, trzpień 12mm

SQM54.482A207 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych

Specyfikacja:

• Typ: elektromotoryczny, rewersyjny
• Silnik: synchroniczny
• Znamionowy moment obrotowy: 20 Nm
• Trzpień: AGA58.2 (∅12 mm, woodruff key / wpust czółenkowy)
• Kierunek obrotu: wybieralny
• Czas przebiegu:
  • 90°: 30 s
• Potencjometr: podwójny
• Wersja standardowa:
  • Ilość przełączników: 8
• Wskaźnik położenia
• Zębatki i łożyska nie wymagają konserwacji
• Stopień ochrony: IP54
• Zasilanie: 230 V AC, 20 VA

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, przeznaczony do pracy w kompatybilnych systemach automatyki palnikowej.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem, dokumentacją techniczną producenta oraz wymaganiami danego palnika, zaworu lub przepustnicy.
• Montaż, podłączenie, uruchomienie, regulację i czynności serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia do pracy przy instalacjach palnikowych, gazowych, olejowych, elektrycznych i automatyki.
• Przed rozpoczęciem prac należy odłączyć zasilanie, zabezpieczyć instalację przed przypadkowym uruchomieniem oraz upewnić się, że palnik znajduje się w stanie bezpiecznym.
• Nie stosować produktu, jeśli obudowa, trzpień, elementy napędowe, zaciski, przewody, pokrywy lub elementy regulacyjne są uszkodzone, zdeformowane, zawilgocone, zabrudzone albo noszą ślady przegrzania.
• Nie przekraczać dopuszczalnego momentu obrotowego, zakresu ruchu, napięcia zasilania, warunków środowiskowych ani innych parametrów podanych w dokumentacji producenta.
• Przed uruchomieniem należy sprawdzić poprawność montażu mechanicznego, kierunek obrotu, położenia krańcowe, ustawienie krzywek, stabilność mocowania trzpienia oraz zgodność połączeń elektrycznych ze schematem.
• Nieprawidłowe ustawienie siłownika, przepustnicy lub zaworu może prowadzić do błędnej proporcji paliwa i powietrza, niestabilnego spalania, zatrzymania palnika lub niebezpiecznej pracy instalacji.
• Przewody należy prowadzić zgodnie z wymaganiami producenta, z zachowaniem separacji od przewodów zapłonowych, zasilających i innych źródeł zakłóceń elektromagnetycznych.
• Nie wolno otwierać, modyfikować ani naprawiać siłownika we własnym zakresie. W razie uszkodzenia urządzenie należy wycofać z eksploatacji i zastąpić sprawnym elementem zgodnym z dokumentacją producenta.
• Po każdej regulacji lub czynności serwisowej należy wykonać kontrolę działania palnika, sprawdzić pozycje krańcowe, stabilność pracy oraz poprawność reakcji układu bezpieczeństwa.
• Produkt nie jest zabawką. Urządzenie należy przechowywać, montować i użytkować poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Zużyty, uszkodzony lub nieużywany siłownik należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi elektroodpadów, urządzeń elektrycznych i elementów automatyki przemysłowej.

Pliki do pobrania:
SQM54.482A207 Karta katalogowa
