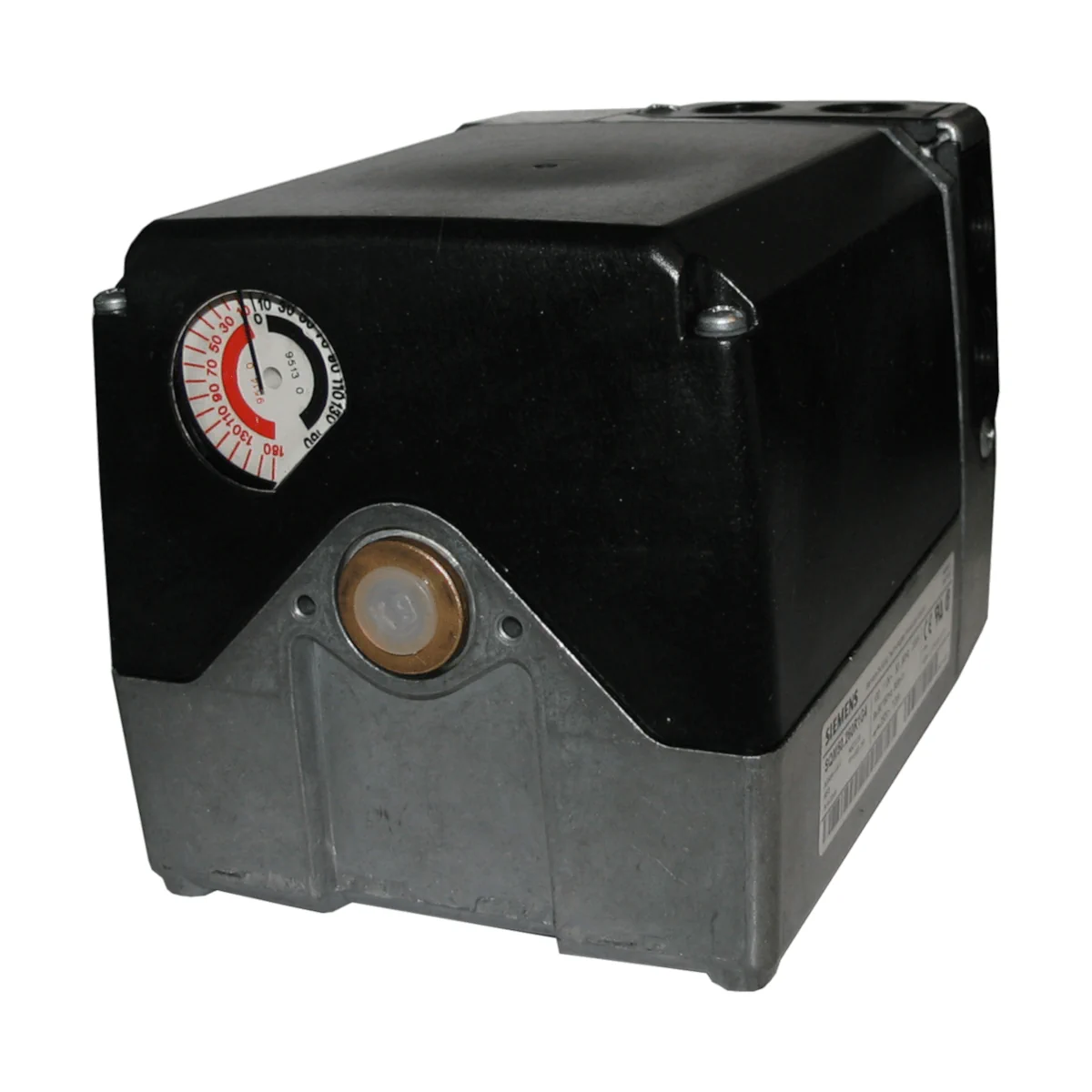

SQM53.489A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 25Nm, trzpień kwadrat 12mm

SQM53.489A2 to przemysłowy elektromotoryczny siłownik do przepustnic powietrza i gazu z serii Siemens SQM5, przeznaczony do zastosowań w palnikach olejowych i gazowych (średniej i większej mocy). Model ten pracuje z zasilaniem AC 220…240 V (50/60 Hz), zapewnia moment do 25 Nm oraz oferuje czasy przestawienia 30 s / 90° i 43 s / 130° (przy 50 Hz). Wersja SQM53.489A2 jest wyposażona w 8 przełączników (w tym 2 krańcowe) oraz wał napędowy typu AGA58.9 (kwadrat 12 mm, jednostronny).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM53.489A2
• Nr artykułu: BPZ:SQM53.489A2
• Typ: siłownik (aktuator) do przepustnic powietrza i gazu
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Maks. moment (i moment trzymający): 25 Nm
• Czas przestawienia (50 Hz): 30 s / 90° oraz 43 s / 130°
• Zakres obrotu (skala): 0° do maks. 160°
• Wyłączniki: 8 szt. (w tym 2 krańcowe)
• Wał napędowy: AGA58.9 – 12 mm kwadrat, jednostronny
• Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach i właściwych przepustach kablowych)
• Pobór mocy: 20 VA
• Masa: ok. 3,3 kg

Zastosowanie

Siłownik SQM53.489A2 jest przeznaczony do napędu przepustnic powietrza i gazu. Stosowany jest w palnikach olejowych i gazowych, głównie do zależnego od obciążenia sterowania:

• przepływem gazu,
• ilością oleju,
• ilością powietrza do spalania.

Praca możliwa m.in. w połączeniu z regulatorami 3-punktowymi lub regulatorami modulacyjnymi (np. 4…20 mA) oraz/lub bezpośrednio z automatyką palnikową (w zależności od konfiguracji urządzenia i zastosowanych modułów).

Konstrukcja i funkcje

Mechanika i nastawy

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z tworzywa odpornego na uderzenia i temperaturę.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa.
• Nastawa punktów przełączania: za pomocą obrotowych krzywek; skale przy krzywkach pokazują kąt zadziałania.
• Rozłączanie: wał napędowy i wał krzywkowy mogą być rozłączane niezależnie (sprzęgła z pinami K1 i K2), z automatycznym ponownym zazębieniem.

Wskazanie położenia

• Wewnętrzne: skala na końcu wału napędowego oraz skale na wale krzywkowym.
• Zewnętrzne: skala widoczna w okienku podglądu.

Kierunek obrotu

• Patrząc od strony przekładni, kierunek obrotu może być zgodny z ruchem wskazówek zegara lub przeciwny (zmiana przez zamianę 2 przewodów silnika).
• Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Po zmianie kierunku obrotu należy ponownie wyregulować krzywki (skale: czarne dla CCW, czerwone dla CW).

Wyłączniki krańcowe i pomocnicze

• Liczba wyłączników: 8 (w tym 2 krańcowe)
• Wykonanie: wg DIN 41636
• Napięcie przełączania: AC 24…250 V
• Obciążalność styków: 7,5 (3) A, AC 250 V (CEE 24 / VDE 0630)

Podłączenie elektryczne

• Wprowadzenie przewodów: 4 × Pg13.5 (gwint)
• Zalecenie dot. dławików: stosować wyłącznie wersje z tworzywa
• Przekrój żył (z PE): 0,5…2,5 mm²
• Zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczne), wg DIN EN 60127-2/5
• Bezpiecznik wewnętrzny: maks. 2 AT (zwłoczne), zależnie od typu
• Przerwa przy zmianie kierunku obrotu: > 100 ms

Dane techniczne

• Rodzaj prądu: AC
• Napięcie / częstotliwość: AC 220…240 V (-15% / +10%), 50…60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment (i trzymający): 25 Nm
• Czas przestawienia (50 Hz): 30 s / 90°, 43 s / 130°
• Zakres obrotu (skala): 0…maks. 160°
• Stopień ochrony: IP54 (przy spełnieniu warunków montażowych dla przepustów)
• Klasa bezpieczeństwa: I
• Pozycja montażu: dowolna
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60°C; wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta
• Trwałość sterowań: 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°
• Masa: ok. 3,3 kg

Wyposażenie i akcesoria (opcjonalne)

• Moduły elektroniczne AGA56: do sterowania oraz sygnału sprzężenia zwrotnego położenia (modułowe, montowane opcjonalnie).
• Potencjometr (ASZ): możliwość doposażenia w podwójny potencjometr 2 × 1000 Ω.
• Uszczelnienie wału AGA55.5: zestaw do uszczelnienia przejścia wału i udoskonalenia ochrony.
• Wkład Pg AGA55.2: do organizacji okablowania (z uszczelnieniem i śrubą).

Podsumowanie

Siemens SQM53.489A2 to solidny siłownik do przepustnic powietrza i gazu dla automatyki palnikowej, łączący moment 25 Nm z precyzyjną nastawą krzywek i rozbudowaną sygnalizacją/przełączaniem dzięki 8 wyłącznikom. Zasilanie AC 220…240 V, stopień ochrony IP54 oraz wymienny wał AGA58.9 (12 mm kwadrat) czynią ten model praktycznym rozwiązaniem do zastosowań w palnikach średniej i większej mocy.

Pliki do pobrania:
SQM53.489A2 Karta katalogowa
