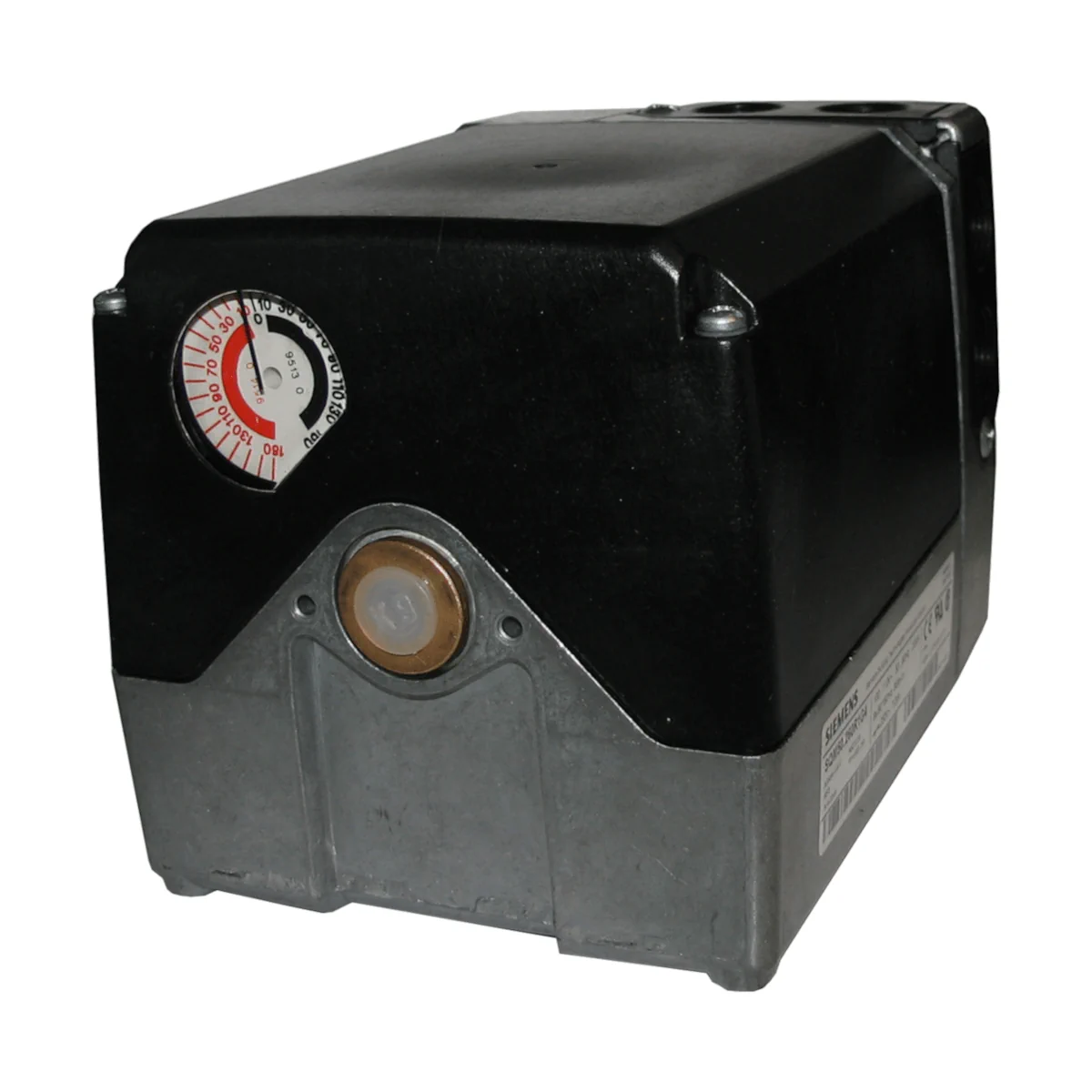

SQM53.582A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 45s, 20Nm, trzpień 12mm

SQM53.582A2 to przemysłowy siłownik elektromotoryczny z serii SQM5, przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej i większej mocy. Siłownik może pracować w układach sterowania 3‑położeniowego lub modulowanego (np. 4…20 mA – zależnie od zastosowanego modułu), a także być sterowany bezpośrednio przez automatykę palnika. Wersja A2 jest zasilana z sieci AC 220…240 V (50/60 Hz).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM53.582A2
• Zastosowanie: napęd przepustnic powietrza i gazu; kontrola przepływu gazu, ilości oleju i powietrza spalania (układy palnikowe)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment (oraz moment trzymający): 20 Nm
• Czas przestawienia (50 Hz): 45 s / 90° oraz 65 s / 130°
• Zakres kąta obrotu (skala): 0°… maks. 160°
• Wyłączniki krzywkowe: łącznie 8 (w tym 2 krańcowe)
• Wykonanie wału: typ AGA58.2 (Ø 12 mm, jednostronny, wpust półksiężycowy wg DIN 6888)
• Stopień ochrony: IP54 (przy zachowaniu warunków montażowych dla przepustów kablowych i zaślepień)
• Montaż: pozycja montażowa dowolna
• Możliwość doposażenia: moduły elektroniczne AGA56 oraz potencjometr ASZ (akcesoria)

Zastosowanie

SQM53.582A2 jest przeznaczony do napędu przepustnic w aplikacjach palnikowych. Siłownik stosuje się przede wszystkim do obciążeniowej regulacji:

• przepływu gazu,
• objętości oleju,
• ilości powietrza spalania.

Konstrukcja i funkcje

• Silnik: synchroniczny
• Przekładnia: bezluzowa
• Nastawa punktów przełączeń: za pomocą krzywek obrotowych; skale przy krzywkach wskazują kąt zadziałania
• Wskazanie położenia: wewnętrzne (skala na końcu wału) oraz zewnętrzne (skala w okienku podglądu)
• Rozłączanie: wał napędowy i wał krzywkowy mogą być rozłączane niezależnie (osobne sprzęgła), z automatycznym ponownym załączeniem
• Zmiana kierunku obrotu: możliwa przez zamianę 2 przewodów silnika; po zmianie kierunku wymagane jest ponowne ustawienie krzywek

Dane techniczne

• Rodzaj prądu: AC
• Napięcie i częstotliwość pracy: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment (i trzymający): 20 Nm
• Czas przestawienia (50 Hz): 45 s / 90°; 65 s / 130°
• Przerwa przy zmianie kierunku: > 100 ms
• Zakres kąta obrotu (skala): 0°… maks. 160°
• Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach i właściwych przepustach kablowych)
• Klasa ochronności: I
• Zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczne)
• Przepusty kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów przyłączeniowych (z PE): 0,5…2,5 mm²
• Wyłączniki: wg DIN 41636; napięcie przełączania AC 24…250 V; obciążalność 7,5 (3) A / AC 250 V
• Liczba wyłączników: łącznie 8 (w tym 2 krańcowe)
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60°C; wilgotność < 95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Trwałość: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem; 2 000 000 cykli sterowania przy 75% momentu znamionowego w zakresie 10°

Okablowanie i podłączenie

• Zaciski: zaciski śrubowe dla N i PE oraz zaciski dla wyłączników krańcowych i pomocniczych
• Wprowadzenie kabli: przez przepusty Pg13.5; należy stosować wyłącznie plastikowe dławiki kablowe
• Separacja obwodów: podczas okablowania należy zachować separację pomiędzy zakresem 120/230 V AC a innymi poziomami napięć

Akcesoria (opcjonalnie)

• Moduły elektroniczne AGA56 – do sterowania siłownikiem oraz realizacji sygnałów sterowania i sprzężenia zwrotnego
• Potencjometry ASZ – do realizacji sprzężenia zwrotnego położenia (zależnie od wykonania)
• Zestaw uszczelnienia wału AGA55.5 – do uszczelnienia przejścia wału i poprawy ochrony
• Pg insert AGA55.2 – wkładka Pg (z uszczelnieniem i śrubą) dla SQM5

Podsumowanie

Siemens SQM53.582A2 to siłownik do przepustnic powietrza i gazu o momencie do 20 Nm, zasilany AC 220…240 V, z czasem przestawienia 45 s / 90° oraz 65 s / 130° i zestawem 8 wyłączników krzywkowych (w tym 2 krańcowych). Wykonanie z wałem AGA58.2 oraz stopień ochrony IP54 sprawiają, że jest to solidne rozwiązanie do aplikacji palnikowych, z możliwością rozbudowy o moduły AGA56 i potencjometr ASZ.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach końcowych. Siłownik SQM53.582A2 jest przeznaczony do napędu przepustnic powietrza i gazu, głównie w palnikach olejowych i gazowych średniej oraz większej mocy.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono na podstawie norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Urządzenie elektryczne klasy ochronności I. Montaż, podłączenie, regulację, otwieranie obudowy, ingerencję w urządzenie, modyfikacje oraz czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane i upoważnione osoby.
• Przed montażem i pracami serwisowymi należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• W celu ochrony przed porażeniem prądem zaciski przyłączeniowe muszą mieć odpowiednie zabezpieczenie. Należy upewnić się, że nieizolowane przewody i połączenia nie są dostępne dotykowo.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić stan okablowania i upewnić się, że przewody są ułożone prawidłowo i bezpiecznie.
• Połączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami. Należy zachować separację między obwodami 120/230 V AC a innymi zakresami napięć.
• Połączenie elektryczne pomiędzy złączkami przewodowymi nie jest wykonywane automatycznie. Należy je wykonać na miejscu instalacji.
• Płyta przyłączeniowa jest wykonana z tworzywa i nie zapewnia uziemienia złączek przewodowych. Uziemienie należy zapewnić odpowiednimi podkładkami i przewodami wyrównawczymi.
• Należy stosować wyłącznie plastikowe dławnice kablowe. Nieużywane zaciski muszą być zabezpieczone zaślepkami.
• Należy zapewnić odpowiednie odciążenie przewodów oraz zabezpieczyć odizolowane końcówki tak, aby nie mogły zetknąć się z sąsiednimi zaciskami. Zalecane jest stosowanie tulejek kablowych.
• Urządzenie należy montować zgodnie z obowiązującymi przepisami bezpieczeństwa i dokumentacją producenta. Połączenie między wałem napędowym siłownika a sterowanym elementem musi być wykonane w sposób kształtowy i pewny.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego.
• Stopień ochrony IP54 jest zachowany tylko wtedy, gdy niewykorzystane otwory pozostają zamknięte lub zostały właściwie uszczelnione oraz zastosowano odpowiednie przepusty kablowe.
• Niedopuszczalne są: kondensacja pary wodnej, oblodzenie oraz wnikanie wody. Nieprzestrzeganie tych wymagań może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Nie uruchamiać urządzenia po upadku lub silnym uderzeniu, nawet jeśli nie są widoczne uszkodzenia, ponieważ może to pogorszyć funkcje bezpieczeństwa.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotów należy odpowiednio przestawić krzywki. Należy bezwzględnie upewnić się, że ustawiono prawidłowy kierunek obrotów.
• Każda strona napędu może przenosić maksymalny moment, jednak łączny moment obu stron nie może przekroczyć dopuszczalnego maksymalnego momentu siłownika.
• Model SQM53.582A2 jest siłownikiem zasilanym prądem przemiennym zgodnie z tabelą doboru dla wersji AC 220 V -15% do AC 240 V +10%, 50…60 Hz. Maksymalny moment roboczy i trzymający wynosi 20 Nm.
• Maksymalna temperatura powierzchni montażowej wynosi 60°C. Urządzenie przeznaczone jest do pracy na wysokości do 2000 m n.p.m.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych palnika lub odpowiadającego jej czasu użytkowania siłownik musi zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.

Pliki do pobrania:
SQM53.582A2 Karta katalogowa
