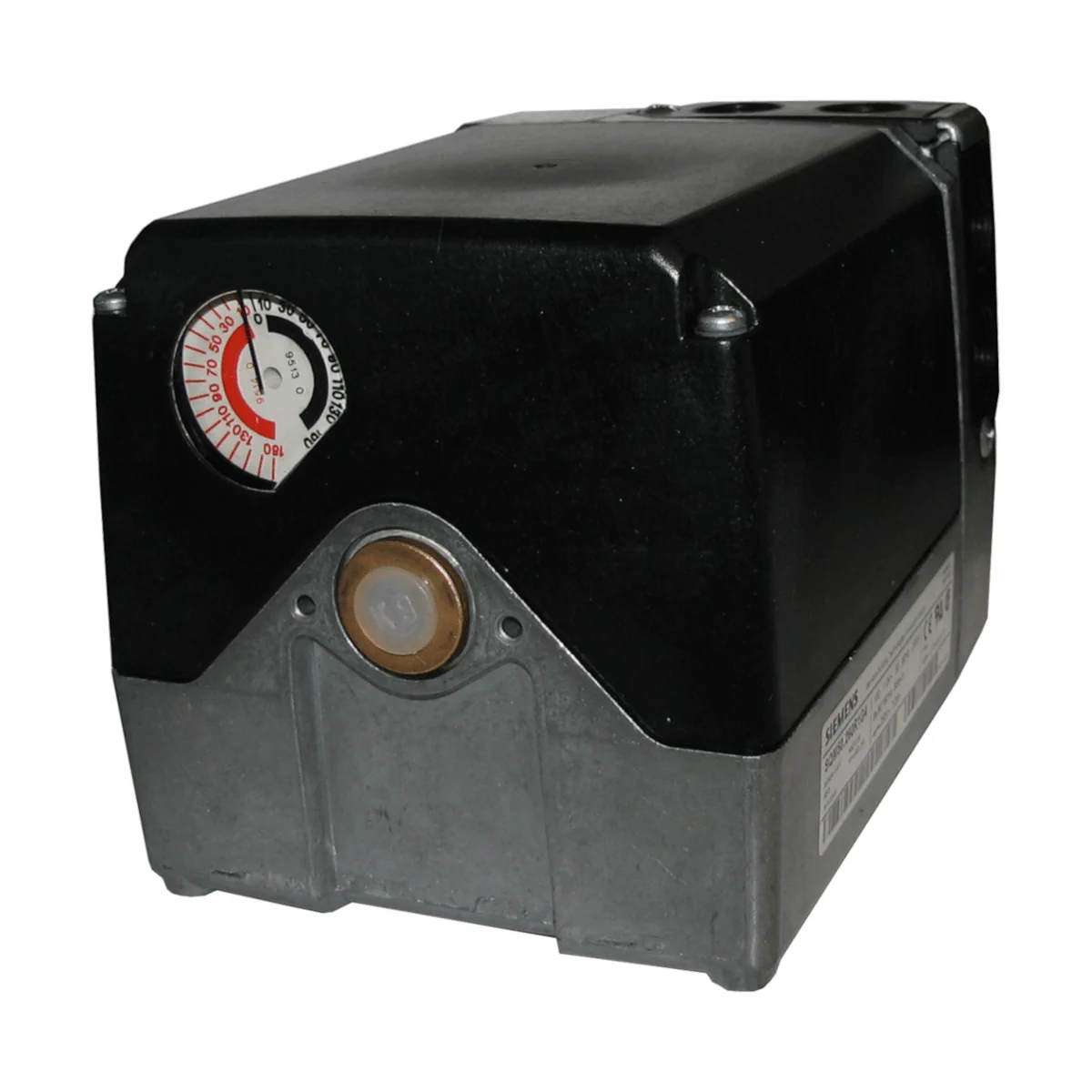

SQM54.482A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 20Nm, trzpień 12mm

SQM54.482A2 to elektromechaniczny siłownik (napęd) do przepustnic powietrza i gazu z rodziny Siemens SQM5..., przeznaczony do zastosowań w palnikach olejowych i gazowych o średniej i większej mocy. Model ten pracuje z zasilaniem AC 220…240 V (50/60 Hz) i zapewnia moment maks. 20 Nm. Typowo wykorzystywany jest do zależnego od obciążenia sterowania przepływem gazu, ilością oleju oraz ilością powietrza do spalania – w układach z regulatorami 3-stawnymi lub modulacyjnymi (np. 4…20 mA) oraz/lub bezpośrednio przez automatykę palnikową (w zależności od zastosowanego rozwiązania sterowania).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM54.482A2
• Numer artykułu: BPZ:SQM54.482A2
• Przeznaczenie: napęd przepustnic powietrza i gazu (palniki olejowe i gazowe średniej/większej mocy)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment (i moment trzymający): 20 Nm
• Czas przestawienia (50 Hz): 30 s / 90° oraz 43 s / 130°
• Zakres obrotu (skala): 0° … maks. 160°
• Wyłączniki krańcowe i pomocnicze (łącznie): 8 szt. (w tym 2 wyłączniki krańcowe)
• Wał napędowy (wykonanie): AGA58.2 – Ø12 mm, jednostronny, z wpustem typu Woodruff wg DIN 6888
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu/zaślepienia przebić i zastosowaniu odpowiednich przepustów kablowych)
• Wskaźnik położenia: wewnętrzny i zewnętrzny (okienko podglądu)
• Rozłączanie mechaniczne: możliwość osobnego rozłączenia wału napędowego i wałka krzywkowego

Zastosowanie

SQM54.482A2 jest przeznaczony do napędu przepustnic powietrza i gazu. Stosowany jest w aplikacjach palnikowych, gdzie wymagane jest precyzyjne ustawianie położenia elementów regulacyjnych w funkcji obciążenia – w szczególności do kontroli:

• przepływu gazu,
• ilości oleju,
• objętości powietrza do spalania.

Funkcje i działanie

Nastawa punktów przełączania krzywkami

• Przekładnia bez luzu; punkty przełączania realizowane są przez obracające się krzywki.
• Skale przy krzywkach wskazują kąt zadziałania punktu przełączania.
• Wskazanie położenia dostępne jest wewnętrznie (skala na końcu wału) oraz zewnętrznie (skala w okienku).

Rozłączanie wałów (sprzęgła)

• Możliwość niezależnego rozłączenia:
  • przekładni i wałka krzywkowego (sprzęgło / pin sprzęgła K1),
  • wału napędowego i przekładni (sprzęgło / pin sprzęgła K2).
• Możliwe jest ręczne rozłączenie wału od przekładni i silnika poprzez obsługę sprzęgła; przewidziane jest automatyczne ponowne zazębienie.

Kierunek obrotu

• Patrząc od strony przekładni, siłownik może pracować zgodnie z ruchem wskazówek zegara lub przeciwnie (kierunek można zmienić przez zamianę dwóch przewodów silnika).
• Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Przy zmianie kierunku obrotu należy ponownie nastawić krzywki.

Podłączenie elektryczne i okablowanie

• Wejścia kablowe: 4 × Pg13.5 (z gwintem)
• Zaciski: połączenia śrubowe, dostępne również zaciski dla N i PE
• Zalecany przekrój żył (z PE): 0,5…2,5 mm²
• Rozdział poziomów napięć: podczas okablowania należy zachować separację obwodów 120/230 V AC od pozostałych zakresów napięć
• Dławiki kablowe: należy stosować wyłącznie wykonania z tworzywa

Dane techniczne

• Rodzaj prądu: AC
• Napięcie / częstotliwość: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Silnik: synchroniczny
• Pobór mocy: 20 VA
• Maks. moment (i moment trzymający): 20 Nm
• Czas przestawienia (50 Hz): 30 s / 90°; 43 s / 130°
• Zakres obrotu (skala): 0° … maks. 160°
• Przerwa przy zmianie kierunku: > 100 ms
• Wyłączniki (wg DIN 41636): AC 24…250 V; 7,5 (3) A przy AC 250 V
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: do 6 (w tym modelu łącznie 8 wyłączników z krańcowymi)
• Stopień ochrony: IP54 (pod warunkiem zamkniętych przebić i właściwych przepustów kablowych)
• Klasa ochronności: I
• Zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczne), wg DIN EN 60127-2/5
• Zabezpieczenie wewnętrzne: maks. 2 AT (zwłoczne), w zależności od typu
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60°C, wilgotność < 95% r.h. (bez kondensacji; woda/lód niedopuszczalne)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie 10°

Montaż

• Pozycja montażu: dowolna
• Połączenie mechaniczne: sprzężenie wału napędowego z elementem sterowanym musi być kształtowe (form-fitted)
• Wał napędowy: wymienny; w tym modelu zastosowany typ AGA58.2 (Ø12 mm, jednostronny, wpust Woodruff DIN 6888)

Podsumowanie

Siemens SQM54.482A2 to wytrzymały napęd przepustnic do zastosowań palnikowych, oferujący 20 Nm momentu oraz czasy przestawienia 30 s / 90° i 43 s / 130° przy 50 Hz. Konstrukcja z rozłączanymi sprzęgłami dla wału napędowego i wałka krzywkowego, krzywkowa nastawa punktów przełączania, wskaźniki położenia oraz stopień ochrony IP54 sprawiają, że jest to praktyczne rozwiązanie do precyzyjnego sterowania przepływem powietrza i gazu w palnikach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SQM54.482A2 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie elektryczne klasy ochronności I. Wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Produkt jest przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Montaż, uruchomienie, regulacja, otwieranie obudowy, modyfikacje oraz czynności serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed montażem, podłączeniem lub serwisem należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Ryzyko porażenia prądem. Zaciski przyłączeniowe muszą mieć zapewnioną odpowiednią ochronę przed dotykiem. Należy upewnić się, że nieizolowane przewody i połączenia nie są dostępne dla dotyku.
• Połączenia elektryczne należy wykonywać zgodnie z krajowymi i lokalnymi przepisami oraz dokumentacją producenta. Należy zachować separację między obwodami 120/230 V AC a innymi zakresami napięć.
• Połączenie elektryczne pomiędzy złączami przepustów kablowych nie jest realizowane automatycznie. Musi zostać wykonane na miejscu instalacji.
• Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia złącz przepustów. Uziemienie należy zapewnić odpowiednimi podkładkami i połączeniami przewodowymi.
• Należy stosować właściwe odciążenie przewodów, używać odpowiednich tulejek i zabezpieczyć nieużywane zaciski zaślepkami. Tylko nieużywane otwory montażowe lub przepustowe pozostawione zamknięte oraz odpowiednie wprowadzenia kablowe zapewniają stopień ochrony IP54.
• Do urządzenia wolno stosować wyłącznie plastikowe dławnice kablowe.
• Połączenie między wałem napędu a sterowanym elementem musi być wykonane jako połączenie kształtowe. Dla modelu SQM54.482A2 przewidziany jest wał typu AGA58.2.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niezastosowanie się do tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Nie wystawiać urządzenia na bezpośrednie promieniowanie słoneczne.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić stan okablowania oraz poprawność wszystkich połączeń i nastaw.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD podczas prac serwisowych.
• Maksymalna temperatura powierzchni montażowej wynosi 60°C. Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Model SQM54.482A2 jest zasilany napięciem AC 220 V -15% do AC 240 V +10%, 50...60 Hz ±6%.
• Moment obrotowy modelu SQM54.482A2 wynosi maksymalnie 20 Nm. Nie przekraczać dopuszczalnego momentu obciążenia urządzenia.
• Projektowana trwałość urządzenia wynosi 250 000 cykli startu palnika pod obciążeniem. Po osiągnięciu tej wartości lub odpowiadającego jej czasu eksploatacji siłownik musi zostać wymieniony przez upoważniony personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
