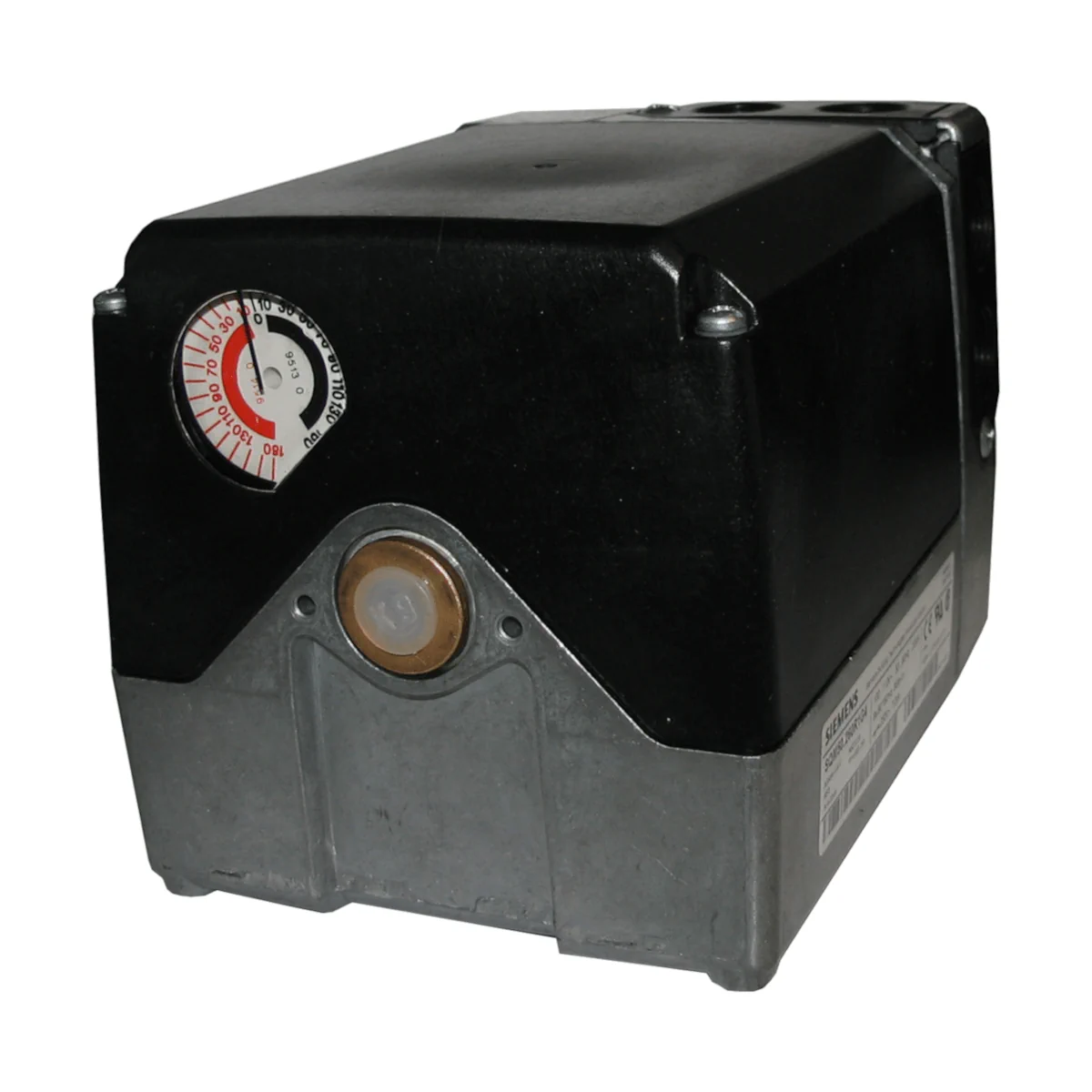

SQM54.580A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 45s, 25Nm, bez trzpienia

SQM54.580A2 to elektromotoryczny siłownik Siemens (seria SQM5...) przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V (50/60 Hz) i oferuje moment maks. 25 Nm oraz czasy przestawienia 45 s / 90° i 65 s / 130° (dla 50 Hz). Siłownik posiada 8 wyłączników (w tym 2 krańcowe) i może zostać doposażony w moduły elektroniczne AGA56 (sterowanie oraz sygnał zwrotny położenia) oraz potencjometr ASZ.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM54.580A2
• Nr artykułu (Article no.): BPZ:SQM54.580A2
• Przeznaczenie: napęd przepustnic powietrza i gazu (palniki olejowe i gazowe średniej i większej mocy)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Maks. moment: 25 Nm
• Moment trzymania: maks. moment
• Czas przestawienia (50 Hz): 45 s / 90°, 65 s / 130°
• Kąt obrotu: 0° … maks. 160° (zakres skali)
• Wyłączniki: 8 szt. (w tym 2 wyłączniki krańcowe)
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)
• Rozsprzęganie: wał napędowy i wał krzywkowy mogą być rozsprzęgane niezależnie
• Stopień ochrony: IP54 (przy spełnieniu warunków montażu przepustów kablowych)
• Pobór mocy: 20 VA
• Masa: ok. 3,3 kg

Zastosowanie

SQM54.580A2 jest przeznaczony do napędu przepustnic powietrza i gazu. Typowe zastosowania obejmują palniki olejowe i gazowe średniej oraz większej mocy, gdzie siłownik realizuje sterowanie zależne od obciążenia:

• przepływem gazu,
• objętością oleju,
• ilością powietrza do spalania.

Może pracować w połączeniu z regulatorami 3-punktowymi lub modulującymi (np. 4…20 mA), a także być sterowany bezpośrednio przez automaty palnikowe.

Konstrukcja i działanie

Mechanika i napęd

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z tworzywa odpornego na uderzenia i temperaturę.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa; koła zębate i łożyska bezobsługowe.
• Wał napędowy: wymienny; dostępne różne wykonania wału (1 lub 2 końce wału, wały dostępne także osobno).

Nastawa punktów przełączania i wskazanie położenia

• Punkty przełączania realizowane są przez obracane krzywki.
• Skale przy krzywkach wskazują kąt zadziałania.
• Wewnętrznie: skala na końcu wału napędowego; czarna skala dla obrotu przeciwnie do ruchu wskazówek zegara, czerwona dla obrotu zgodnie z ruchem wskazówek zegara.
• Zewnętrznie: skala w oknie podglądu.

Rozsprzęganie wałów (serwis / nastawy)

• Możliwe jest rozsprzęglenie przekładni i wału krzywkowego (kołek sprzęgła K1).
• Możliwe jest rozsprzęglenie wału napędowego i przekładni (kołek sprzęgła K2).
• Rozsprzęganie odbywa się ręcznie przez obsługę sprzęgła; przewidziano automatyczne ponowne sprzęgnięcie.

Wyłączniki i sterowanie

• Typ wyłączników: wg DIN 41636
• Napięcie łączeniowe: AC 24…250 V
• Obciążalność styków: 7,5 (3) A, AC 250 V (CEE 24 / VDE 0630)
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: do 6 (w SQM54.580A2 łącznie 8 wyłączników, w tym 2 krańcowe)
• Pauza przy zmianie kierunku obrotu: > 100 ms

Kierunek obrotu

• Kierunek obrotu (zgodnie lub przeciwnie do ruchu wskazówek zegara, patrząc od strony przekładni) jest przełączalny przez zamianę 2 przewodów silnika.
• Stan dostawy: obrót przeciwnie do ruchu wskazówek zegara.
• Po zmianie kierunku obrotu należy ponownie nastawić krzywki (odpowiednio do skali czarnej/czerwonej).

Podłączenie elektryczne i przepusty kablowe

• Wprowadzenie kabli: 4 × Pg13.5 (gwint).
• Zaciski: zaciski śrubowe dla N i PE; połączenia na mikrowyłącznikach poprzez konektory (blade terminal).
• Przekrój przewodów (łącznie z PE): 0,5…2,5 mm².
• Dławiki kablowe: dopuszczone są wyłącznie wersje plastikowe.
• Stopień ochrony IP54: obowiązuje przy zachowaniu warunków: otwory wybijane pozostają zamknięte (lub są zaślepione) oraz zastosowano właściwe przepusty kablowe.

Dane techniczne (SQM54.580A2)

• Rodzaj prądu: AC
• Napięcie / częstotliwość: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment: 25 Nm
• Czas przestawienia (50 Hz): 45 s / 90°, 65 s / 130° (przy 60 Hz czasy są ok. 17% krótsze, a momenty proporcjonalnie niższe)
• Kąt obrotu: 0° … maks. 160° (zakres skali)
• Pozycja montażu: dowolna
• Stopień ochrony: IP54 (warunkowo)
• Klasa ochronności: I
• Zewnętrzny bezpiecznik przeciążeniowy: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5
• Wewnętrzny bezpiecznik przeciążeniowy: maks. 2 AT (zwłoczny), zależnie od typu
• Temperatura powierzchni montażowej: maks. 60 °C
• Warunki pracy: -20…+60 °C, wilgotność < 95% r.h. (bez kondensacji; kondensacja/oblodzenie/nawodnienie są niedopuszczalne)
• Wysokość instalacji: maks. 2000 m n.p.m.
• Masa: ok. 3,3 kg
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z znamionowym momentem w całym zakresie kąta obrotu; 2 000 000 cykli sterowania pod obciążeniem przy 75% znamionowego momentu w zakresie kąta obrotu 10°

Wał napędowy i rozbudowa (opcje)

• Seria SQM5 wykorzystuje wymienne wały napędowe AGA58.. (różne geometrie i dopuszczalne momenty), dostępne także jako części zamienne.
• Siłownik może zostać doposażony w moduły elektroniczne AGA56 (sterowanie oraz sygnał zwrotny położenia sygnałami stałymi) oraz potencjometr ASZ.

Podsumowanie

Siemens SQM54.580A2 to solidny siłownik do przepustnic powietrza i gazu o momencie 25 Nm, zasilany z AC 220…240 V, z czasami pracy 45 s / 90° i 65 s / 130° (50 Hz) oraz zestawem 8 wyłączników. Dzięki regulacji krzywkowej punktów przełączania, wskazaniu położenia oraz możliwości doposażenia w moduły AGA56 i potencjometr ASZ sprawdza się jako element wykonawczy w aplikacjach palnikowych wymagających precyzyjnego sterowania przepływem gazu oraz powietrza do spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest elektrycznym siłownikiem do przepustnic powietrza i gazu, przeznaczonym do zastosowań w palnikach olejowych i gazowych. Produkt jest przewidziany do integracji w urządzeniach OEM.
• Montaż, uruchomienie, nastawy i konserwację mogą wykonywać wyłącznie wykwalifikowani i upoważnieni specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nie otwierać, nie modyfikować i nie ingerować w urządzenie samodzielnie. Nieprawidłowa ingerencja może prowadzić do zagrożenia dla ludzi, mienia lub środowiska.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Urządzenie należy zasilać wyłącznie napięciem AC 220 V -15% do AC 240 V +10%, 50…60 Hz ±6%, zgodnie z danymi producenta dla modelu SQM54.580A2.
• Urządzenie należy podłączać zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Połączenia elektryczne muszą zapewniać ochronę przed porażeniem – nieizolowane przewody i zaciski nie mogą być dostępne dotykowo.
• Połączenie elektryczne pomiędzy złączkami przewodowymi nie jest realizowane automatycznie. Należy je wykonać na miejscu instalacji.
• Płyta przyłączeniowa wykonana jest z tworzywa i nie zapewnia uziemienia złączek przewodowych. Uziemienie należy zapewnić odpowiednimi podkładkami i przewodami połączeniowymi.
• Urządzenie należy do klasy ochronności I i wymaga prawidłowego podłączenia przewodu ochronnego PE.
• Nieużywane zaciski muszą być zabezpieczone zaślepkami, a odciążenie przewodów powinno być wykonane zgodnie z odpowiednimi normami.
• Podczas okablowania należy zachować separację pomiędzy obwodami 120 V AC / 230 V AC a innymi zakresami napięć, aby zapewnić ochronę przed porażeniem elektrycznym.
• Należy stosować wyłącznie plastikowe dławnice kablowe.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i uporządkowanie okablowania.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy unikać wyładowań elektrostatycznych, które mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Urządzenie należy chronić przed bezpośrednim działaniem promieniowania słonecznego.
• Kondensacja, oblodzenie oraz wnikanie wody do urządzenia są niedopuszczalne. Nieprzestrzeganie tego zalecenia grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Stopień ochrony IP54 jest zapewniony wyłącznie wtedy, gdy niewykorzystane otwory montażowe pozostają zamknięte lub są prawidłowo uszczelnione oraz zastosowano odpowiednie przepusty kablowe.
• Temperatura powierzchni montażowej nie może przekraczać 60°C, a warunki pracy muszą mieścić się w zakresie temperatur od -20°C do +60°C.
• Połączenie pomiędzy wałem napędowym siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe. Dla modelu SQM54.580A2 wał napędowy należy zamawiać oddzielnie.
• Przy zmianie kierunku obrotów z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotów; stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Całkowity moment przenoszony przez oba końce napędowe nie może przekroczyć maksymalnego dopuszczalnego momentu siłownika.
• Po osiągnięciu projektowanej trwałości 250 000 cykli uruchomienia palnika lub odpowiadającego jej czasu użytkowania urządzenie powinno zostać wymienione przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
