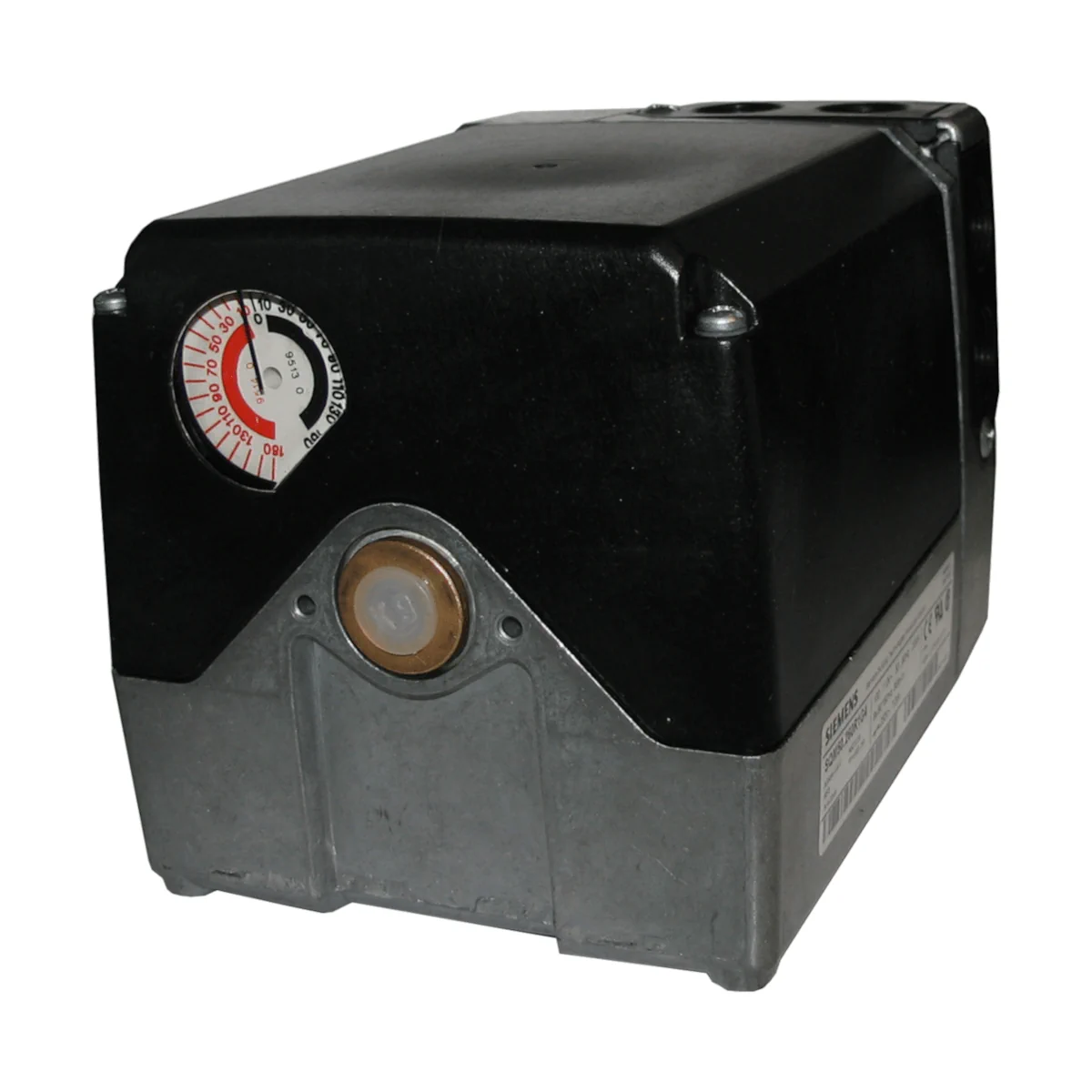

SQM54.482A203 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 20Nm, trzpień 12mm

SQM54.482A2Z3 to elektromotoryczny siłownik Siemens z serii SQM5..., przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych o średniej i większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V (50/60 Hz) i oferuje maks. moment 20 Nm oraz czasy przestawienia 30 s / 90° i 43 s / 130° (dla 50 Hz). Siłownik może zostać zintegrowany w aplikacjach sterowania zależnego od obciążenia (np. regulacja przepływu gazu, objętości oleju i ilości powietrza do spalania) w połączeniu z regulatorami 3-punktowymi lub modulacyjnymi (np. 4…20 mA) oraz/lub bezpośrednio przez automaty palnikowe.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM54.482A2Z3
• Zastosowanie: napęd przepustnic powietrza i gazu w palnikach olejowych i gazowych (średnia i większa moc)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Maks. moment (oraz moment trzymający): 20 Nm
• Czas przestawienia (50 Hz): 30 s / 90°, 43 s / 130°
• Zakres obrotu (skala): 0°…max. 160°
• Wyłączniki krańcowe i pomocnicze: łącznie 8 (w tym 2 krańcowe)
• Zintegrowany moduł elektroniczny (fabrycznie): AGA56.9A27
• Zintegrowany potencjometr (fabrycznie): ASZ12.30
• Wskazanie położenia: wewnętrzne i zewnętrzne
• Rozsprzęglanie: oddzielnie wał napędowy i przekładnia oraz oddzielnie przekładnia i wał krzywkowy
• Stopień ochrony: IP54 (pod warunkiem zamkniętych/zaślepionych otworów i zastosowania odpowiednich przepustów kablowych)
• Klasa bezpieczeństwa: I
• Masa: ok. 3,3 kg

Wersja wału napędowego (typ wału)

• Typ wału (AGA…): 58.2
• Odpowiadający wał: AGA58.2
• Wykonanie wału: średnica 12 mm, jednostronny, wpust czółenkowy (Woodruff key) wg DIN 6888
• Maks. moment dla tego wału: 20 Nm

Konstrukcja i działanie

• Silnik: synchroniczny
• Obudowa: sekcje z odlewu aluminiowego
• Pokrywy: tworzywo odporne na uderzenia i temperaturę
• Przekładnia: bezluzowa
• Wyznaczanie punktów przełączania: krzywki obrotowe ze skalą kąta zadziałania
• Rozsprzęglanie (manualne): możliwość odłączenia wału od przekładni i silnika oraz oddzielnie przekładni od wału krzywkowego; automatyczne ponowne sprzęgnięcie

Wyłączniki i parametry łączeniowe

• Typ wyłączników: wg DIN 41636
• Napięcie łączeniowe: AC 24…250 V
• Zdolność łączeniowa: 7,5 (3) A, AC 250 V (wg CEE 24 / VDE 0630)
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 6 (łącznie 8 z krańcowymi)

Dane techniczne

• Pobór mocy: 20 VA
• Pozycja montażowa: dowolna
• Wejścia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów przyłączeniowych (z PE): 0,5…2,5 mm²
• Zewnętrzne zabezpieczenie nadprądowe: maks. 6,3 AT (zwłoczne), wg DIN EN 60127-2/5
• Przerwa przy zmianie kierunku obrotu: > 100 ms
• Temperatura powierzchni montażowej: maks. 60°C
• Trwałość (projektowa): 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta
• Trwałość (sterowanie): 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°
• Maks. wysokość instalacji: 2000 m n.p.m.

Kierunek obrotu i nastawy

• Kierunek obrotu (od strony przekładni): przeciwnie do ruchu wskazówek zegara lub zgodnie (wybieralny)
• Stan dostawy: obrót przeciwnie do ruchu wskazówek zegara
• Zmiana kierunku obrotu jest możliwa poprzez zamianę dwóch przewodów zasilających silnik; po zmianie należy ponownie ustawić krzywki.

Podsumowanie

Siemens SQM54.482A2Z3 to przemysłowy siłownik do przepustnic powietrza i gazu o momencie 20 Nm, z czasem pracy 30 s / 90° (50 Hz), wyposażony w 8 wyłączników (2 krańcowe + 6 pomocniczych) oraz zintegrowany moduł AGA56.9A27 i potencjometr ASZ12.30. Solidna konstrukcja, możliwość rozsprzęglania wału i wału krzywkowego oraz stopień ochrony IP54 (przy spełnieniu warunków instalacyjnych) czynią go rozwiązaniem przeznaczonym do wymagających układów palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, przeznaczony do pracy w kompatybilnych systemach automatyki palnikowej.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem, dokumentacją techniczną producenta oraz wymaganiami danego palnika, zaworu lub przepustnicy.
• Montaż, podłączenie, uruchomienie, regulację i czynności serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia do pracy przy instalacjach palnikowych, gazowych, olejowych, elektrycznych i automatyki.
• Przed rozpoczęciem prac należy odłączyć zasilanie, zabezpieczyć instalację przed przypadkowym uruchomieniem oraz upewnić się, że palnik znajduje się w stanie bezpiecznym.
• Nie stosować produktu, jeśli obudowa, trzpień, elementy napędowe, zaciski, przewody, pokrywy lub elementy regulacyjne są uszkodzone, zdeformowane, zawilgocone, zabrudzone albo noszą ślady przegrzania.
• Nie przekraczać dopuszczalnego momentu obrotowego, zakresu ruchu, napięcia zasilania, warunków środowiskowych ani innych parametrów podanych w dokumentacji producenta.
• Przed uruchomieniem należy sprawdzić poprawność montażu mechanicznego, kierunek obrotu, położenia krańcowe, ustawienie krzywek, stabilność mocowania trzpienia oraz zgodność połączeń elektrycznych ze schematem.
• Nieprawidłowe ustawienie siłownika, przepustnicy lub zaworu może prowadzić do błędnej proporcji paliwa i powietrza, niestabilnego spalania, zatrzymania palnika lub niebezpiecznej pracy instalacji.
• Przewody należy prowadzić zgodnie z wymaganiami producenta, z zachowaniem separacji od przewodów zapłonowych, zasilających i innych źródeł zakłóceń elektromagnetycznych.
• Nie wolno otwierać, modyfikować ani naprawiać siłownika we własnym zakresie. W razie uszkodzenia urządzenie należy wycofać z eksploatacji i zastąpić sprawnym elementem zgodnym z dokumentacją producenta.
• Po każdej regulacji lub czynności serwisowej należy wykonać kontrolę działania palnika, sprawdzić pozycje krańcowe, stabilność pracy oraz poprawność reakcji układu bezpieczeństwa.
• Produkt nie jest zabawką. Urządzenie należy przechowywać, montować i użytkować poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Zużyty, uszkodzony lub nieużywany siłownik należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi elektroodpadów, urządzeń elektrycznych i elementów automatyki przemysłowej.
