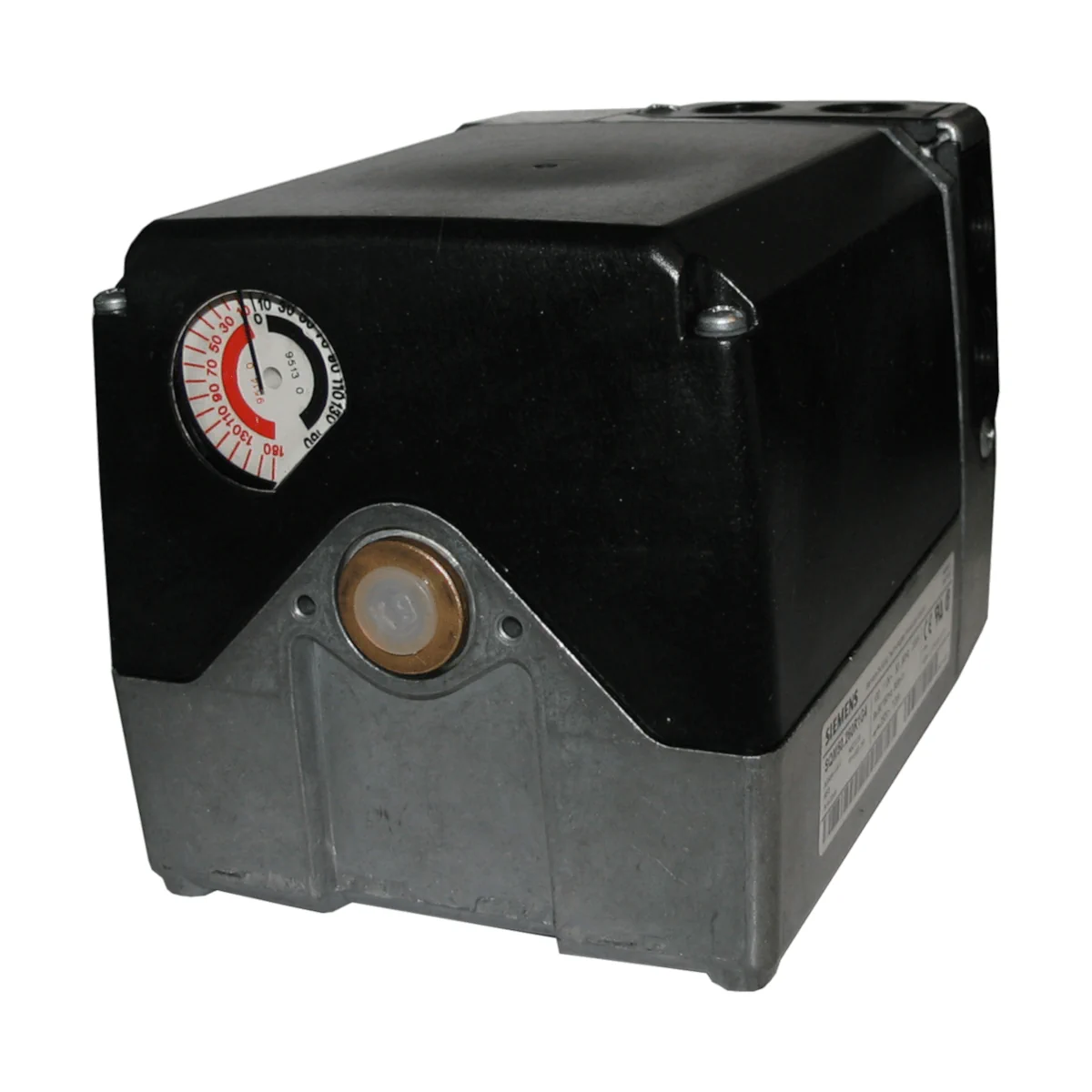

SQM56.687A8 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 60s, 40Nm, trzpień 14mm, zasilanie 24V AC

SQM56.687A8 to przemysłowy siłownik elektromotoryczny z serii Siemens SQM5..., przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wariant ten jest zasilany AC 24 V i oferuje maks. 40 Nm momentu (również jako moment utrzymujący), z czasem biegu 60 s / 90° oraz 87 s / 130° (dla 50 Hz). Model posiada 8 przełączników (łącznie z 2 wyłącznikami krańcowymi) oraz wał napędowy typu AGA58.7.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM56.687A8
• Typ urządzenia: siłownik do przepustnic powietrza i gazu
• Zasilanie: AC 24 V (-15% / +10%), 50…60 Hz (±6%)
• Maks. moment / moment utrzymujący: 40 Nm
• Czas biegu (50 Hz): 60 s / 90° oraz 87 s / 130°
• Zakres obrotu: 0°…maks. 160° (zakres skali)
• Przełączniki: 8 (w tym 2 krańcowe)
• Wał napędowy: typ AGA58.7 (Ø14 mm, jednostronny, wpust równoległy wg DIN 6885)
• Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach wybijanych i właściwych dławnicach kablowych)
• Pozycja montażu: dowolna
• Wskazanie położenia: wewnętrzne i zewnętrzne (okno podglądu)

Zastosowanie

Siłownik SQM56.687A8 jest przeznaczony do napędu przepustnic powietrza i gazu. Stosowany jest w palnikach olejowych i gazowych średniej oraz większej mocy, głównie do obciążeniowej regulacji:

• przepływu gazu,
• ilości oleju,
• ilości powietrza do spalania.

Może pracować w układach z regulatorami 3-punktowymi lub modulacyjnymi (np. 4…20 mA), a także być sterowany bezpośrednio przez automat palnikowy.

Konstrukcja i funkcje

Napęd i mechanika

• Silnik: synchroniczny
• Przekładnia: bezluzowa
• Obudowa: sekcje z odlewu aluminiowego
• Pokrywy: tworzywo odporne na uderzenia i wysoką temperaturę
• Bezobsługowe koła zębate i łożyska

Rozsprzęglanie wałów (sprzęgła K1 / K2)

• Możliwość niezależnego rozsprzęglenia wału napędowego oraz wału krzywek od przekładni.
• Ręczne rozsprzęglanie realizowane przez obsługę sprzęgła (sworzeń sprzęgła Kx).
• Automatyczne ponowne zazębienie po zwolnieniu sprzęgła.

Nastawa punktów przełączania i wskazanie położenia

• Nastawa punktów przełączania realizowana przez obrotowe krzywki.
• Skale przy krzywkach umożliwiają odczyt kąta zadziałania punktów przełączania.
• Wskazanie położenia: wewnętrzne (skala na końcu wału) oraz zewnętrzne (skala w oknie).

Podłączenie elektryczne i sterowanie

• Pobór mocy: 20 VA
• Dławnice kablowe / wejścia: 4 × Pg13.5 (gwint)
• Przekrój przewodów (z PE): 0,5…2,5 mm²
• Klasa ochronności: I
• Zewnętrzny bezpiecznik nadprądowy: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5
• Przerwa przy zmianie kierunku obrotu: > 100 ms

Kierunek obrotu

• Kierunek obrotu (zgodny/przeciwny do ruchu wskazówek zegara, patrząc od strony przekładni) można zmienić przez zamianę dwóch przewodów silnika.
• Stan dostawy: obrót przeciwny do ruchu wskazówek zegara.
• Po zmianie kierunku obrotu wymagane jest ponowne ustawienie krzywek.

Wyłączniki krańcowe i pomocnicze (wbudowane)

• Wykonanie: wg DIN 41636
• Napięcie łączeniowe: AC 24…250 V
• Zdolność łączeniowa: 7,5 (3) A, AC 250 V (wg CEE 24 / VDE 0630)
• Liczba wyłączników krańcowych: 2
• Łączna liczba przełączników w SQM56.687A8: 8 (w tym 2 krańcowe)

Dane techniczne

• Rodzaj prądu: AC
• Napięcie / częstotliwość: AC 24 V (-15% / +10%), 50…60 Hz (±6%)
• Maks. moment / moment utrzymujący: 40 Nm
• Czas biegu (50 Hz): 60 s / 90°; 87 s / 130°
• Zakres obrotu: 0°…maks. 160° (zakres skali)
• Stopień ochrony: IP54 (przy spełnieniu warunków montażowych dla obudowy i przepustów)
• Masa: ok. 3,3 kg
• Maks. temperatura powierzchni montażowej: 60 °C
• Wysokość instalacji: maks. 2000 m n.p.m.
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60 °C; wilgotność < 95% r.h.
• Trwałość: 250 000 cykli startowych palnika (OFF → ON → OFF) pod obciążeniem z znamionowym momentem w całym zakresie kąta obrotu
• Trwałość sterowania: 2 000 000 cykli regulacyjnych pod obciążeniem z 75% znamionowego momentu w zakresie kąta obrotu 10°

Montaż i okablowanie – istotne informacje

• Pozycja montażu: dowolna
• Połączenie wału siłownika z elementem sterowanym powinno być kształtowe (bez poślizgu).
• Dla zachowania stopnia ochrony należy stosować właściwe przepusty kablowe i pozostawić otwory wybijane zamknięte lub je zaślepić.
• Stosować wyłącznie plastikowe dławnice kablowe.

Podsumowanie

Siemens SQM56.687A8 to solidny siłownik do przepustnic powietrza i gazu z zasilaniem AC 24 V, przeznaczony do zastosowań palnikowych, gdzie wymagana jest wysoka powtarzalność i trwałość. Oferuje 40 Nm momentu, czasy biegu 60 s / 90° i 87 s / 130° (50 Hz), rozbudowany pakiet 8 przełączników oraz mechanikę z rozsprzęglaniem wałów (K1/K2), co ułatwia nastawy i serwis.
