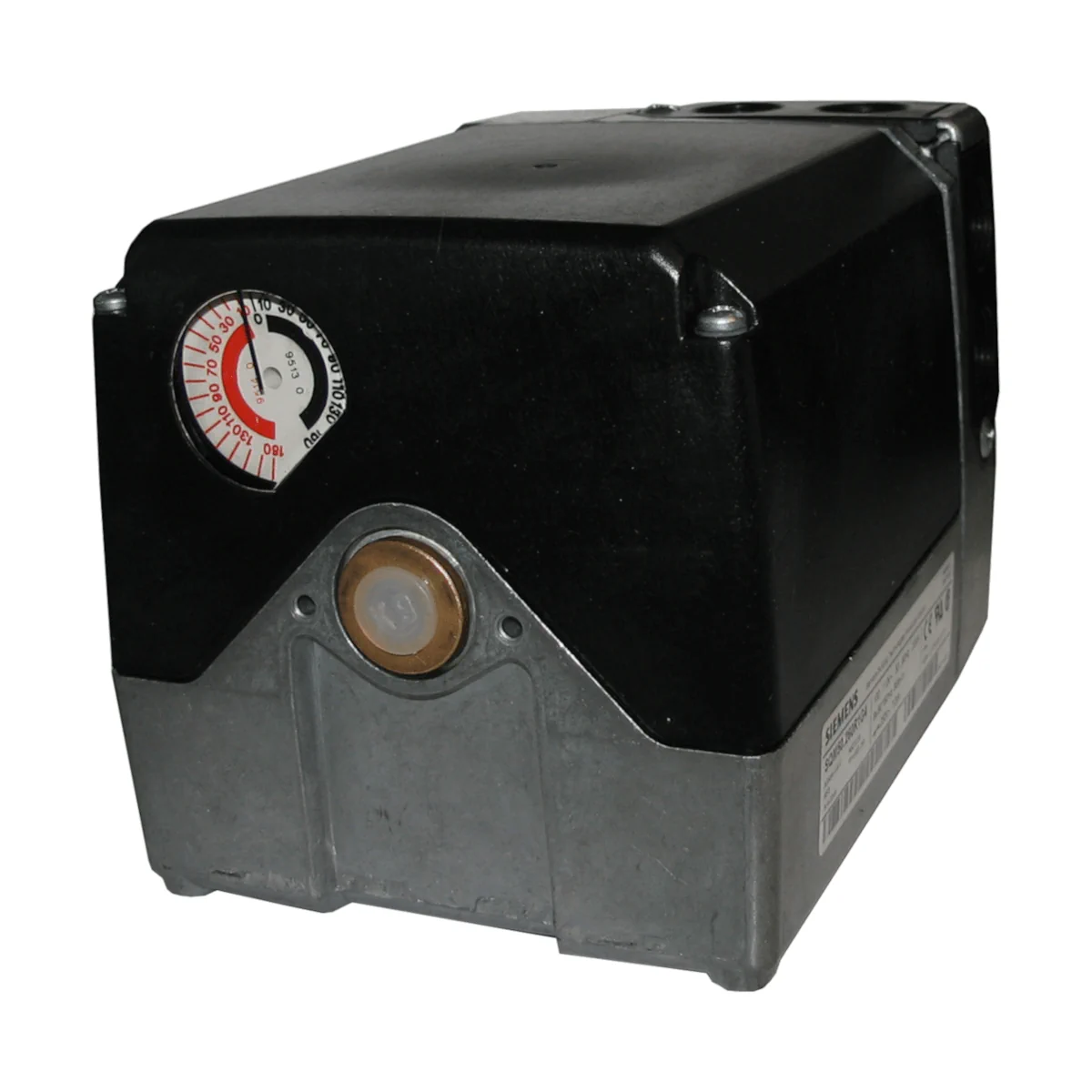

SQM54.482A2Z3 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 20Nm, trzpień 12mm

SQM54.482A2Z3 to elektromotoryczny siłownik (napęd) do przepustnic powietrza i gazu z serii SQM5..., przeznaczony do zastosowań w palnikach olejowych i gazowych średniej oraz większej mocy. Model ten pracuje z zasilaniem AC 220…240 V (50/60 Hz) i oferuje maks. moment obrotowy 20 Nm oraz czas przestawienia 30 s / 90° (przy 50 Hz). Wersja Z3 jest fabrycznie wyposażona w zintegrowany moduł elektroniczny AGA56.9A27 oraz zintegrowany potencjometr ASZ12.30 (sprzężenie zwrotne położenia), a także w 8 wyłączników krańcowych/pomocniczych (w tym 2 krańcowe).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM54.482A2Z3
• Nr artykułu: BPZ:SQM54.482A2Z3
• Zastosowanie: napęd przepustnic powietrza i gazu w palnikach olejowych i gazowych (średnia i większa moc)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment obrotowy / trzymający: 20 Nm
• Czas przestawienia (50 Hz): 30 s / 90° oraz 43 s / 130°
• Wyłączniki: 8 szt. (w tym 2 wyłączniki krańcowe)
• Wał napędowy: typ AGA58.2 (Ø 12 mm, jednostronny, wpust czółenkowy wg DIN 6888)
• Moduł elektroniczny (zintegrowany fabrycznie): AGA56.9A27
• Potencjometr (zintegrowany fabrycznie): ASZ12.30
• Stopień ochrony: IP54 (przy zachowaniu warunków montażu/przepustów kablowych)

Zastosowanie

Siłownik SQM54.482A2Z3 służy do napędu przepustnic powietrza i gazu. W typowych aplikacjach palnikowych wykorzystywany jest głównie do sterowania zależnego od obciążenia:

• przepływu gazu,
• ilości oleju,
• ilości powietrza do spalania.

Może pracować w układach z regulatorami 3-punktowymi lub modulującymi oraz/lub być sterowany bezpośrednio przez automatykę palnikową (w zależności od rozwiązania aplikacyjnego).

Konstrukcja i funkcje

Mechanika i ustawianie punktów przełączania

• Przekładnia bezluzowa oraz silnik synchroniczny.
• Krzywki obrotowe do ustawiania punktów przełączania; skale przy krzywkach pokazują kąt zadziałania.
• Wskaźnik położenia wewnętrzny (na końcu wału) i zewnętrzny (skala w okienku).
• Skale zależne od kierunku obrotu: czarna dla obrotu przeciwnie do ruchu wskazówek zegara oraz czerwona dla obrotu zgodnie z ruchem wskazówek zegara.

Rozsprzęglanie wałów (serwis/ustawienia)

• Możliwość oddzielnego rozsprzęglenia wału napędowego oraz wału krzywek od przekładni.
• Rozsprzęglanie realizowane jest za pomocą sworzni sprzęgła K1 i K2; przewidziano automatyczne ponowne sprzęgnięcie.

Moduł elektroniczny i potencjometr (wyposażenie fabryczne)

• AGA56.9A27 – zintegrowany moduł elektroniczny do sterowania oraz sygnału sprzężenia zwrotnego położenia poprzez sygnały stałe (steady signals).
• ASZ12.30 – zintegrowany potencjometr do sprzężenia zwrotnego położenia (podwójny potencjometr 2 × 1000 Ω).

Dane techniczne

• Rodzaj prądu: AC
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment obrotowy / trzymający: 20 Nm
• Czas przestawienia (50 Hz): 30 s / 90°; 43 s / 130°
• Kąt obrotu: regulowany między 0° a maks. 160° (zakres skali)
• Przerwa przy zmianie kierunku obrotów: > 100 ms
• Wyłączniki krańcowe i pomocnicze: 8 szt. (w tym 2 krańcowe); typ wg DIN 41636
• Napięcie łączeniowe wyłączników: AC 24…250 V
• Zdolność łączeniowa wyłączników: 7.5 (3) A, AC 250 V (wg CEE 24 / VDE 0630)
• Stopień ochrony: IP54 (jeśli otwory wybijane pozostają zamknięte lub są właściwie zaślepione i zastosowano odpowiednie przepusty kablowe)
• Klasa bezpieczeństwa: I
• Zabezpieczenie zewnętrzne: maks. 6.3 AT (zwłoczne), wg DIN EN 60127-2/5
• Zabezpieczenie wewnętrzne: maks. 2 AT (zwłoczne), zależnie od typu
• Wejścia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów (w tym PE): 0.5…2.5 mm²
• Masa: ok. 3.3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Trwałość: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kątowym
• Trwałość (sterowanie): 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°

Podłączenie i kierunek obrotu

• Kierunek obrotu (od strony przekładni): przeciwnie do ruchu wskazówek zegara lub zgodnie z ruchem wskazówek zegara (wybierany).
• Stan dostawy: obrót przeciwnie do ruchu wskazówek zegara.
• Zmiana kierunku obrotu możliwa przez zamianę 2 przewodów silnika; po zmianie należy ponownie wyregulować krzywki.

Montaż

• Pozycja montażu: dowolna.
• Połączenie pomiędzy wałem napędowym siłownika a elementem sterowanym musi być kształtowe (form-fitted).
• Zalecane jest stosowanie odpowiedniego odciążenia przewodów oraz zachowanie właściwej separacji obwodów podczas okablowania.
• Do przepustów kablowych należy stosować wyłącznie wersje z tworzywa sztucznego.

Podsumowanie

Siemens SQM54.482A2Z3 to przemysłowy napęd do przepustnic powietrza i gazu o momencie 20 Nm, przeznaczony do palników średniej i większej mocy. Zapewnia regulowany kąt obrotu (do 160° w zakresie skali), rozbudowaną konfigurację przełączeń dzięki 8 wyłącznikom, stopień ochrony IP54 oraz fabrycznie zintegrowane elementy do sterowania i sprzężenia zwrotnego: moduł AGA56.9A27 i potencjometr ASZ12.30.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQM54.482A2Z3 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest siłownikiem elektrycznym do przepustnic powietrza i gazu, przeznaczonym do integracji w urządzeniach OEM. Stosować wyłącznie zgodnie z dokumentacją producenta i wymaganiami właściwych norm aplikacyjnych.
• Montaż, uruchomienie, regulację, otwieranie obudowy, modyfikacje i czynności serwisowe mogą wykonywać wyłącznie wykwalifikowani i upoważnieni specjaliści.
• Przed rozpoczęciem prac montażowych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. Ze względu na ryzyko porażenia prądem może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Urządzenie należy podłączać wyłącznie do zasilania AC 220...240 V, 50...60 Hz, zgodnie ze schematem i dokumentacją producenta.
• Urządzenie należy uziemić zgodnie z dokumentacją. Płyta przyłączeniowa z tworzywa nie zapewnia uziemienia dławnic i połączeń rurowych, dlatego uziemienie należy wykonać na miejscu instalacji odpowiednimi elementami.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą być odpowiednio osłonięte. Należy uniemożliwić dotknięcie nieizolowanych przewodów i połączeń.
• Okablowanie musi być wykonane zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Należy zachować odseparowanie obwodów 120/230 V AC od innych zakresów napięć oraz stosować odpowiednie odciążenie przewodów.
• Nieużywane zaciski muszą być zabezpieczone, a przewody należy prowadzić tak, aby odizolowane żyły nie mogły zetknąć się z sąsiednimi zaciskami.
• Do przepustów kablowych należy stosować wyłącznie plastikowe dławnice kablowe. Stopień ochrony IP54 jest zachowany tylko wtedy, gdy otwory montażowe i przepusty są właściwie zamknięte lub uszczelnione odpowiednimi elementami.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Narażenie na wilgoć może spowodować uszkodzenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Nie wystawiać urządzenia na bezpośrednie działanie promieniowania słonecznego. Maksymalna temperatura powierzchni montażowej nie może przekraczać 60°C.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić prawidłowy stan i uporządkowanie okablowania oraz poprawność wszystkich nastaw krzywek i wyłączników.
• Upadek lub silne uderzenie mogą pogorszyć działanie funkcji bezpieczeństwa. Takiego urządzenia nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne modułu. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotów należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotu zgodnie z dokumentacją producenta.
• Połączenie pomiędzy wałem siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe i zgodne z dokumentacją montażową.
• Nie wolno przekraczać dopuszczalnego momentu obrotowego urządzenia. Dla modelu SQM54.482A2Z3 maksymalny moment wynosi 20 Nm.
• Urządzenie zawiera komponenty elektryczne i elektroniczne, dlatego nie wolno wyrzucać go z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Projektowana trwałość eksploatacyjna wynosi 250 000 cykli startowych palnika. Po osiągnięciu tej wartości lub odpowiadającego jej czasu użytkowania urządzenie powinno zostać wymienione przez upoważniony personel.
