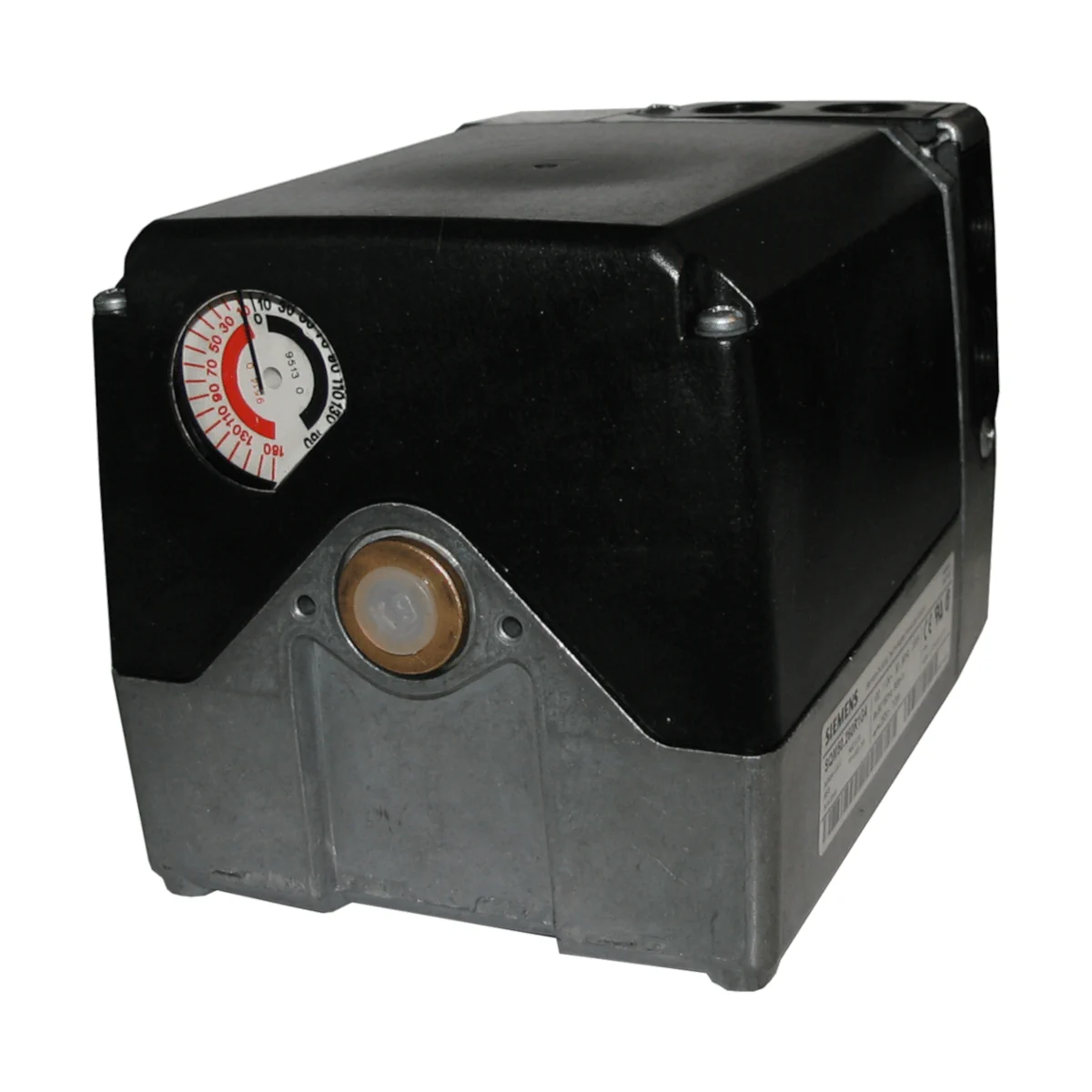

SQM56.687A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 60s, 40Nm, trzpień 14mm

SQM56.687A2 to przemysłowy siłownik elektromotoryczny firmy Siemens (seria SQM5...), przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja SQM56.687A2 pracuje z zasilaniem AC 220…240 V (50/60 Hz), oferuje maks. 40 Nm momentu oraz posiada łącznie 8 przełączników (w tym 2 krańcowe i 6 pomocniczych) do realizacji punktów przełączania w zadanych kątach obrotu.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: SQM56.687A2
• Typ: siłownik do przepustnic powietrza i gazu (napęd klap/damperów)
• Zastosowanie: palniki olejowe i gazowe (średnia i większa moc) – sterowanie przepływem gazu, objętością oleju i ilością powietrza do spalania
• Maks. moment: 40 Nm (moment trzymający = maks. moment)
• Czas biegu (50 Hz): 60 s / 90° oraz 87 s / 130°
• Kąt obrotu: 0° do maks. 160° (zakres skali)
• Przełączniki: 2 krańcowe + 6 pomocniczych (łącznie 8)
• Wskaźnik położenia: wewnętrzny i zewnętrzny (okno podglądu)
• Rozłączanie mechaniczne: osobno wał napędowy i wał krzywkowy (sprzęgła K1 i K2), z automatycznym ponownym zazębieniem
• Stopień ochrony: IP54 (pod warunkiem zamkniętych otworów wybijanych lub zastosowania odpowiednich przepustów kablowych)

Zastosowanie

SQM56.687A2 jest przeznaczony do napędu przepustnic powietrza i gazu w układach palnikowych. Siłowniki SQM5 stosuje się głównie do obciążeniowego sterowania:

• przepływem gazu,
• ilością oleju,
• objętością powietrza do spalania.

Zgodnie z przeznaczeniem serii, napęd może pracować w układach sterowania z regulatorami 3‑punktowymi lub modulującymi (np. 4…20 mA) oraz/lub bezpośrednio ze sterownikami palnika (w zależności od konfiguracji rozwiązania).

Konstrukcja i działanie

Mechanika i nastawy

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z odpornego na udary i wysoką temperaturę tworzywa
• Przekładnia: bezluzowa; koła zębate i łożyska niewymagające konserwacji
• Krzywki nastawcze: obrotowe krzywki z podziałką kątową do ustawiania punktów przełączania
• Wskaźniki położenia: skala przy końcu wału napędowego oraz skala widoczna w oknie obudowy
• Sprzęgła rozłączające: możliwość niezależnego rozłączenia przekładni z wałem krzywkowym (K1) oraz wału napędowego z przekładnią (K2); ręczne rozłączenie i automatyczne ponowne zazębienie

Kierunek obrotu

• Domyślnie (stan dostawy): obrót przeciwny do ruchu wskazówek zegara (patrząc od strony przekładni)
• Zmiana kierunku: poprzez zamianę dwóch przewodów silnika (wymaga ponownej regulacji krzywek)
• Oznaczenia skali: czarne dla obrotu przeciwnie do ruchu wskazówek zegara (pojedyncza strzałka na krzywce) oraz czerwone dla obrotu zgodnie z ruchem wskazówek zegara (podwójna strzałka na krzywce)

Podłączenie elektryczne i okablowanie

• Przepusty kablowe: 4 × Pg13.5 (gwint)
• Zaciski przyłączeniowe przewodów (wraz z PE): 0,5…2,5 mm²
• Zaciski: śrubowe dla N i PE; mikrowyłączniki z konektorami
• Czas przerwy przy zmianie kierunku: > 100 ms
• Zabezpieczenie zewnętrzne: bezpiecznik max. 6,3 AT (zwłoczny)

Dane techniczne (SQM56.687A2)

• Rodzaj prądu: AC
• Napięcie i częstotliwość: AC 220 V −15% … AC 240 V +10%, 50/60 Hz ±6%
• Silnik: synchroniczny
• Pobór mocy: 20 VA
• Maks. moment: 40 Nm
• Czas biegu przy 50 Hz: 60 s / 90°, 87 s / 130°
• Kąt obrotu: 0°…maks. 160° (zakres skali)
• Przełączniki: 2 krańcowe + 6 pomocniczych (łącznie 8)
• Parametry przełączników: AC 24…250 V; 7,5 (3) A, AC 250 V
• Stopień ochrony: IP54 (przy spełnieniu warunków montażowych dla obudowy i przepustów)
• Klasa ochronności: I
• Masa: ok. 3,3 kg
• Maks. temperatura powierzchni montażowej: 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20…+60°C; wilgotność < 95% r.h.
• Wysokość instalacji: do 2000 m n.p.m.
• Trwałość: 250 000 cykli startowych palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°

Wał napędowy

• Typ wału (dla SQM56): AGA58.7 – Ø14 mm, jednostronny, z wpustem równoległym wg DIN 6885 (wymagany dla SQM56)

Możliwość doposażenia (akcesoria)

• Moduły elektroniczne AGA56: do sterowania siłownikiem oraz sygnału sprzężenia zwrotnego położenia (sygnały ciągłe) – moduły montowane modułowo
• Potencjometry ASZ: dostępne jako wyposażenie do montażu (wg oddzielnej dokumentacji serii ASZ)

Podsumowanie

Siemens SQM56.687A2 to solidny siłownik do przepustnic powietrza i gazu o momencie 40 Nm, zasilany z AC 220…240 V, z czasem biegu 60 s / 90° (50 Hz) oraz rozbudowanym układem krzywek i przełączników (2 krańcowe + 6 pomocniczych). Konstrukcja z obudową aluminiową, stopniem ochrony IP54 (przy właściwym montażu) oraz możliwością doposażenia w moduły AGA56 i potencjometr ASZ sprawia, że jest to sprawdzone rozwiązanie do układów regulacji i sekwencji pracy palników.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Siłownik SQM56.687A2 jest przeznaczony do napędu przepustnic powietrza i gazu oraz do integracji w urządzeniach OEM; stosowanie powinno być zgodne z wymaganiami danej aplikacji i dokumentacją producenta.
• Montaż, uruchomienie, nastawy, serwis, otwieranie, ingerencja i modyfikacje urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć urządzenie od zasilania. W celu całkowitego odłączenia zasilania może być konieczne otwarcie więcej niż jednego wyłącznika.
• Urządzenie jest elektryczne, klasy ochronności I. Podłączenie przewodu ochronnego PE oraz wykonanie uziemienia musi być zapewnione zgodnie z dokumentacją i przepisami lokalnymi.
• Płyta przyłączeniowa jest wykonana z tworzywa i nie zapewnia uziemienia złączek rurowych; wymagane uziemienie należy wykonać na miejscu instalacji przy użyciu odpowiednich podkładek i mostków przewodowych.
• Aby zapewnić ochronę przed porażeniem elektrycznym, zaciski przyłączeniowe muszą mieć odpowiednie osłony. Należy upewnić się, że nieizolowane połączenia lub przewody nie mogą zostać dotknięte.
• Instalację elektryczną należy wykonać zgodnie z krajowymi i lokalnymi przepisami. Należy zachować separację pomiędzy obwodami 230 V AC a innymi zakresami napięć.
• Należy zapewnić prawidłowe odciążenie przewodów, stosować odpowiednie tulejki kablowe oraz zabezpieczyć nieużywane zaciski zaślepkami.
• Do przepustów kablowych wolno stosować wyłącznie plastikowe dławnice kablowe.
• Urządzenie należy montować zgodnie z odpowiednimi krajowymi przepisami bezpieczeństwa. Nie należy narażać siłownika na bezpośrednie promieniowanie słoneczne.
• Stopień ochrony IP54 jest zapewniony tylko wtedy, gdy niewykorzystane otwory montażowe pozostają zamknięte lub są prawidłowo uszczelnione, a zastosowane przepusty kablowe są odpowiednie.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić stan okablowania i upewnić się, że przewody są ułożone prawidłowo.
• Upadek lub silny wstrząs mogą pogorszyć funkcje bezpieczeństwa urządzenia. Takiego siłownika nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotu z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Przed uruchomieniem należy upewnić się, że ustawiono prawidłowy kierunek obrotu.
• Połączenie między wałem napędowym siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe. Dla modelu SQM56.687A2 wymagany jest wał napędowy AGA58.7.
• Każda strona napędu może przenosić maksymalny moment, jednak suma momentów z obu stron nie może przekroczyć maksymalnego dopuszczalnego momentu siłownika.
• Temperatura powierzchni montażowej nie może przekraczać 60°C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -20°C do +60°C.
• Po osiągnięciu projektowanej trwałości 250 000 cykli startowych palnika siłownik powinien zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
