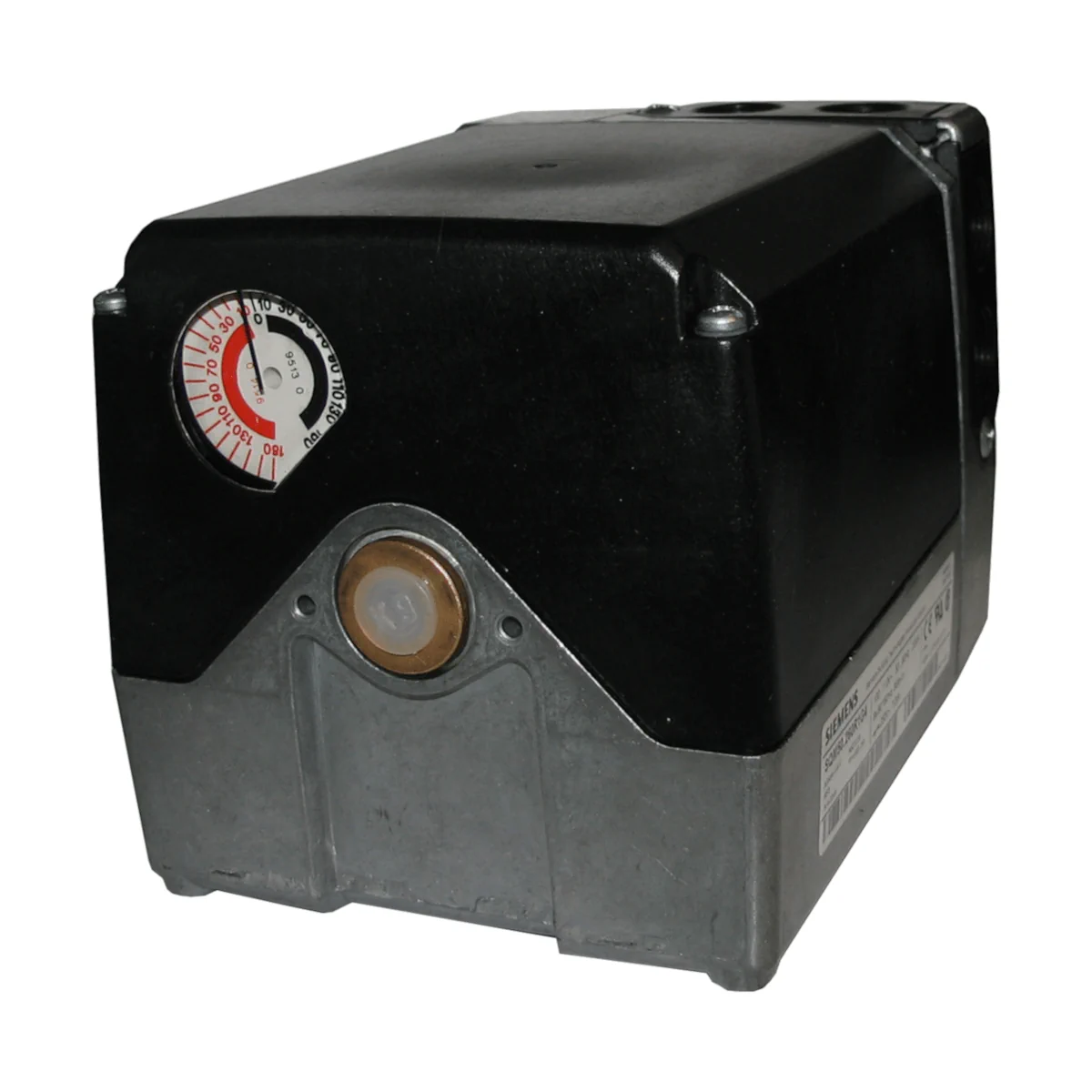

SQM56.687A2Z3 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 60s, 40Nm, trzpień 14mm

SQM56.687A2Z3 to przemysłowy siłownik elektromotoryczny firmy Siemens, przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V, 50/60 Hz, osiąga moment 40 Nm i oferuje czas przestawienia 60 s / 90° (50 Hz). Model SQM56.687A2Z3 jest wykonaniem z zintegrowanym modułem elektronicznym AGA56.9A27 oraz zintegrowanym potencjometrem ASZ12.30, a także z kompletem 8 wyłączników (w tym 2 krańcowe).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM56.687A2Z3
• Przeznaczenie: napęd przepustnic powietrza i gazu
• Zastosowanie: palniki olejowe i gazowe średniej i większej mocy; sterowanie zależne od obciążenia (gaz / olej / powietrze spalania)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50/60 Hz ±6%
• Maks. moment (oraz moment trzymający): 40 Nm
• Czas przestawienia (50 Hz): 60 s / 90°
• Kąt obrotu (zakres skali): 0…maks. 160°
• Wyłączniki: 2 krańcowe + do 6 pomocniczych (łącznie 8)
• Wbudowany moduł elektroniczny: AGA56.9A27
• Wbudowany potencjometr: ASZ12.30 (podwójny)
• Wał napędowy: typ AGA58.7 (Ø 14 mm, jednostronny, rowek wpustowy wg DIN 6885)
• Stopień ochrony: IP54 (przy zachowaniu warunków wykonania przepustów kablowych i zamknięciu wybić)
• Pobór mocy: 20 VA
• Masa: ok. 3,3 kg

Zastosowanie

Siłownik SQM56.687A2Z3 jest przeznaczony do napędu przepustnic powietrza i gazu. Stosuje się go w palnikach olejowych i gazowych, głównie do realizacji sterowania zależnego od obciążenia w zakresie:

• przepływu gazu,
• objętości oleju,
• objętości powietrza do spalania.

Siłownik może pracować w połączeniu z regulatorami 3-położeniowymi lub modulującymi (np. z sygnałem 4…20 mA), a także być sterowany bezpośrednio przez automatykę palnika (zależnie od rozwiązania aplikacyjnego).

Konstrukcja i funkcje

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z tworzywa odpornego na udary i temperaturę.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa; koła zębate i łożyska bezobsługowe.
• Wskazanie położenia: wewnętrzne (skala na końcu wału) oraz zewnętrzne (skala w okienku podglądu).
• Nastawa punktów przełączania: za pomocą obrotowych krzywek; skale przy krzywkach pokazują kąt zadziałania.
• Rozsprzęglanie: wał napędowy i wał krzywkowy mogą być rozsprzęglane niezależnie (oddzielne sprzęgła); możliwe ręczne rozsprzęglenie i automatyczne ponowne zasprzęglenie.

Wyłączniki i kierunek obrotu

• Wyłączniki: wg DIN 41636.
• Napięcie przełączania: AC 24…250 V.
• Obciążalność styków: 7,5 (3) A, AC 250 V.
• Kierunek obrotu: patrząc od strony przekładni – zgodny z ruchem wskazówek lub przeciwny (wybieralny); stan dostawy: przeciwnie do ruchu wskazówek zegara.
• Zmiana kierunku obrotu: możliwa przez zamianę dwóch przewodów podłączenia silnika; po zmianie wymagane jest ponowne ustawienie krzywek.
• Przerwa przy zmianie kierunku: > 100 ms.

Moduł elektroniczny i potencjometr (wykonanie Z3)

• Zintegrowany moduł elektroniczny: AGA56.9A27.
• Zintegrowany potencjometr: ASZ12.30 – podwójny 2×1000 Ω (tolerancja rezystancji całkowitej ±20%).
• Napięcie pracy potencjometru: 10 V DC.
• Efektywny kąt pracy potencjometru: 90° lub 135° (zależnie od wykonania).
• Listwa przyłączeniowa potencjometru: 3-biegunowa; przekrój przewodu 0,5…1 mm².
• Liniowość: ±1% (dla R_ges = 1000 Ω).
• Trwałość potencjometru: ok. 2 mln cykli.

Podłączenie elektryczne i montaż (wybrane dane)

• Przepusty kablowe: 4 × Pg13.5 (gwint).
• Przekrój przewodów (łącznie z PE): 0,5…2,5 mm².
• Zabezpieczenie zewnętrzne: bezpiecznik max. 6,3 AT (zwłoczny).
• Zabezpieczenie wewnętrzne: bezpiecznik max. 2 AT (zwłoczny), zależnie od typu.
• Klasa bezpieczeństwa: I.
• Pozycja montażowa: dowolna.
• Maks. temperatura powierzchni montażowej: 60°C.
• Wysokość instalacji: do 2000 m n.p.m.

Trwałość

• Projektowana żywotność: 250 000 cykli rozruchu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu.
• Cykle sterujące: 2 000 000 cykli pod obciążeniem z 75% momentu znamionowego w zakresie kąta obrotu 10°.

Podsumowanie

Siemens SQM56.687A2Z3 to solidny siłownik do przepustnic powietrza i gazu o momencie 40 Nm, zasilany z AC 220…240 V, wyposażony w 8 wyłączników, wał napędowy AGA58.7 (Ø14 mm, DIN 6885) oraz wykonanie Z3 z modułem AGA56.9A27 i potencjometrem ASZ12.30. Przeznaczony do integracji w urządzeniach OEM i aplikacjach palnikowych, gdzie liczy się precyzyjne ustawianie położenia przepustnicy oraz trwała praca w warunkach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQM56.687A2Z3 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie jest elektrycznym siłownikiem do przepustnic powietrza i gazu, przeznaczonym do zastosowań w palnikach olejowych i gazowych. Produkt jest przeznaczony do integracji w urządzeniach OEM.
• Montaż, uruchomienie, regulacja, serwis, otwieranie obudowy oraz wszelkie modyfikacje mogą być wykonywane wyłącznie przez wykwalifikowany i upoważniony personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.
• Przed rozpoczęciem prac montażowych, instalacyjnych lub serwisowych należy całkowicie odłączyć urządzenie od zasilania. W celu pełnego odłączenia może być konieczne rozłączenie więcej niż jednego wyłącznika. Nieprzestrzeganie tej zasady grozi porażeniem prądem.
• Urządzenie pracuje przy napięciu AC 220 V -15% ... AC 240 V +10%, 50...60 Hz ±6%. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Urządzenie należy do klasy ochronności I. Połączenie ochronne PE musi być wykonane prawidłowo. Płytka przyłączeniowa z tworzywa nie zapewnia uziemienia przepustów kablowych, dlatego uziemienie należy wykonać na miejscu montażu odpowiednimi podkładkami i przewodami wyrównawczymi.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą być odpowiednio zabezpieczone. Należy uniemożliwić dotknięcie nieizolowanych przewodów i połączeń.
• Podczas okablowania należy zachować separację pomiędzy obwodami 120/230 V AC a innymi zakresami napięć. Nieprawidłowe okablowanie może spowodować zagrożenie porażeniowe lub uszkodzenie urządzenia.
• Instalację elektryczną należy wykonać zgodnie z przepisami krajowymi i lokalnymi. Należy zapewnić właściwe odciążenie przewodów, stosować odpowiednie tulejki kablowe i zabezpieczyć nieużywane zaciski zaślepkami.
• Do urządzenia wolno stosować wyłącznie plastikowe dławnice kablowe.
• Połączenie pomiędzy wałem napędowym siłownika a sterowanym elementem musi być wykonane w sposób kształtowy i pewny. Nieprawidłowe połączenie mechaniczne może prowadzić do uszkodzenia urządzenia lub układu.
• Urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym.
• Nie dopuszczać do kondensacji pary wodnej, oblodzenia ani wnikania wody do urządzenia. Nieprzestrzeganie tych wymagań grozi uszkodzeniem funkcji bezpieczeństwa oraz ryzykiem porażenia prądem.
• Stopień ochrony IP54 jest zachowany tylko wtedy, gdy nieużywane otwory montażowe pozostają zamknięte lub są prawidłowo uszczelnione, a zastosowane przepusty kablowe są odpowiednie.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić stan okablowania i upewnić się, że przewody są ułożone prawidłowo i bezpiecznie.
• Siłownik, który został upuszczony lub narażony na silny wstrząs, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD podczas prac przy urządzeniu.
• W przypadku zmiany kierunku obrotu konieczna jest ponowna regulacja krzywek. Należy bezwzględnie zapewnić poprawny kierunek obrotu przed uruchomieniem.
• Maksymalna temperatura powierzchni montażowej wynosi 60°C. Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Produkt zawiera elementy elektryczne i elektroniczne i nie może być wyrzucany z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Projektowana trwałość siłownika wynosi 250 000 cykli startu palnika przy obciążeniu znamionowym. Po osiągnięciu tego limitu lub odpowiadającego mu czasu użytkowania urządzenie powinno zostać wymienione przez upoważniony personel.

Pliki do pobrania:
SQM56.687A2Z3 Karta katalogowa
