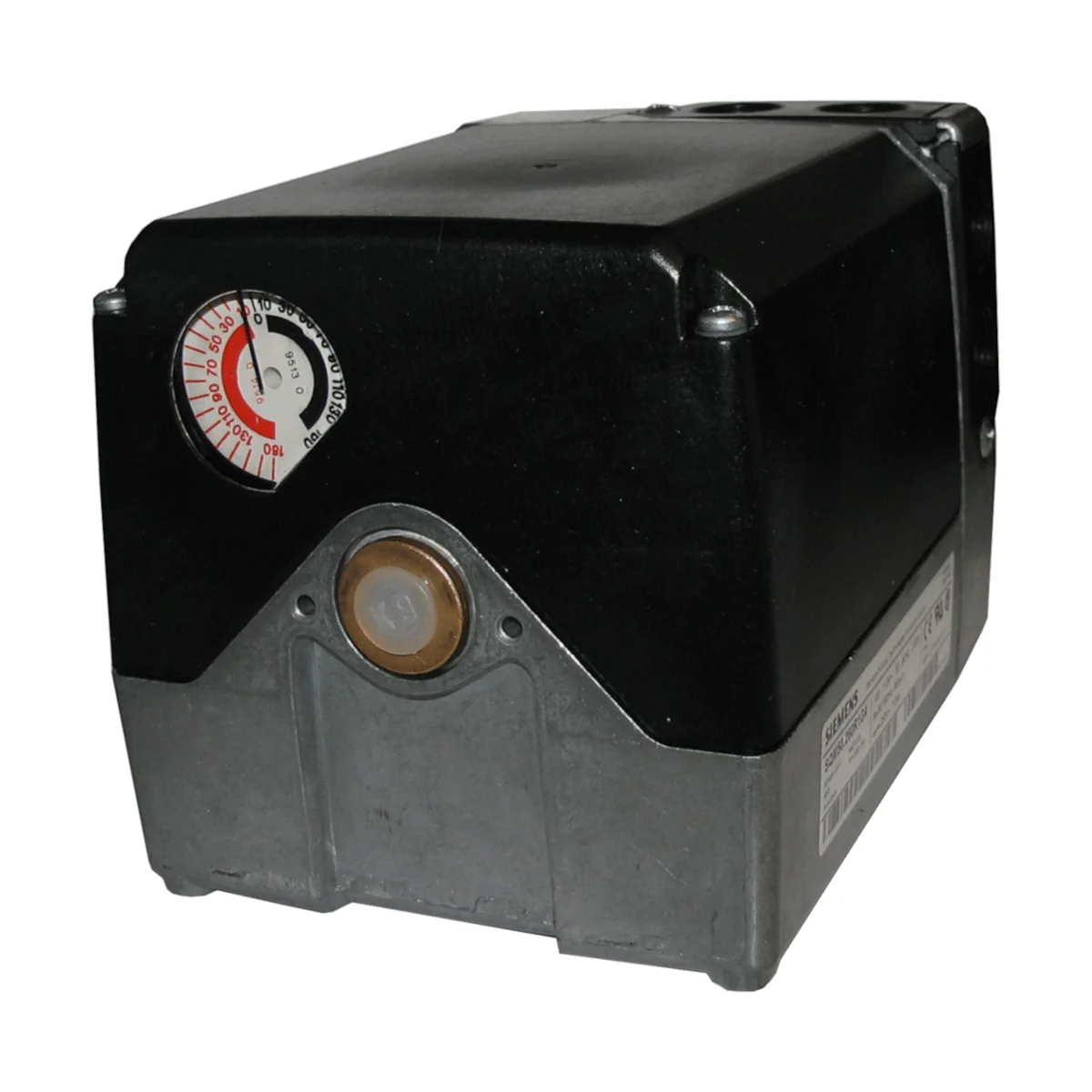

SQM53.482A2Z3 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 20Nm, trzpień 12mm

SQM53.482A2Z3 to elektromotoryczny siłownik firmy Siemens z serii SQM5..., przeznaczony do napędu przepustnic powietrza i gazu w palnikach olejowych i gazowych średniej i większej mocy. Wersja ta pracuje z zasilaniem AC 220…240 V (50/60 Hz) i zapewnia maks. moment 20 Nm oraz czas przebiegu 30 s dla 90° (50 Hz). Model SQM53.482A2Z3 jest wykonaniem z zintegrowanym modułem elektronicznym AGA56.9A27 oraz zintegrowanym potencjometrem ASZ12.30, co pozwala na realizację sterowania i/lub sprzężenia zwrotnego położenia (w zależności od zastosowanego układu sterowania).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: SQM53.482A2Z3
• Nr artykułu: BPZ:SQM53.482A2Z3
• Zastosowanie: napęd przepustnic powietrza i gazu w palnikach olejowych i gazowych (sterowanie zależne od obciążenia przepływu gazu, ilości oleju i powietrza do spalania)
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Maks. moment / moment trzymający: 20 Nm
• Czas przebiegu (50 Hz): 30 s dla 90°
• Kąt obrotu (skala): 0°…max. 160°
• Kierunek obrotu (od strony przekładni): przeciwny do ruchu wskazówek zegara lub zgodny (wybieralny); stan dostawy: przeciwny do ruchu wskazówek zegara
• Przełączniki: łącznie 8 (w tym 2 krańcowe + 6 pomocniczych)
• Wykonanie wału: AGA58.2 (Ø12 mm, jednostronny, wpust Woodruff wg DIN 6888)
• Moduł elektroniczny (zintegrowany fabrycznie): AGA56.9A27
• Potencjometr (zintegrowany fabrycznie): ASZ12.30
• Stopień ochrony: IP54 (przy zamkniętych/zaślepionych otworach wybijanych oraz prawidłowych wprowadzeniach kabli)
• Pobór mocy: 20 VA
• Masa: ok. 3,3 kg

Zastosowanie

Siłownik SQM53.482A2Z3 jest przeznaczony do napędu przepustnic w układach spalania, gdzie wymagane jest precyzyjne pozycjonowanie elementów regulacyjnych. Stosowany jest m.in.:

• w połączeniu z regulatorami 3-punktowymi lub modulacyjnymi (np. 4…20 mA),
• bezpośrednio przez automaty palnikowe (burner controls).

Konstrukcja i funkcje serii SQM5 (istotne dla SQM53.482A2Z3)

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z tworzywa odpornego na uderzenia i temperaturę.
• Silnik: synchroniczny.
• Przekładnia: bezluzowa; koła zębate i łożyska bezobsługowe.
• Nastawa punktów przełączania: krzywki obrotowe; skale przy krzywkach pokazują kąt zadziałania.
• Wskazanie położenia: wewnętrzne i zewnętrzne (okienko podglądu).
• Rozłączane sprzęgła: możliwość osobnego rozłączenia napędu wału i wałka krzywkowego (automatyczne ponowne zazębienie).

Wał napędowy – wykonanie AGA58.2

W modelu SQM53.482A2Z3 zastosowano wykonanie wału AGA58.2:

• Średnica: 12 mm
• Wersja: jednostronna
• Połączenie: wpust Woodruff wg DIN 6888
• Dopuszczalny moment dla AGA58.2: 20 Nm

Podłączenie elektryczne (informacje ogólne dla SQM5)

• Wprowadzenie przewodów: 4 × Pg13.5 (gwint).
• Przekrój przewodów (z PE): 0,5…2,5 mm².
• Zalecane zabezpieczenie zewnętrzne: max. 6,3 AT (zwłoczne), wg DIN EN 60127-2/5.
• Zmiana kierunku obrotu: możliwa przez zamianę dwóch przewodów silnika; po zmianie wymagane jest ponowne ustawienie krzywek.

Dane techniczne

• Rodzaj prądu: AC
• Zasilanie: AC 220 V -15% … AC 240 V +10%, 50…60 Hz ±6%
• Pobór mocy: 20 VA
• Maks. moment / moment trzymający: 20 Nm
• Czas przebiegu (50 Hz): 30 s / 90°
• Minimalna przerwa przy zmianie kierunku: > 100 ms
• Stopień ochrony: IP54 (przy spełnieniu warunków montażowych dla przepustów i otworów)
• Klasa bezpieczeństwa: I
• Wyłączniki krańcowe i pomocnicze: wg DIN 41636; AC 24…250 V; 7,5 (3) A / AC 250 V
• Liczba wyłączników krańcowych: 2
• Liczba wyłączników pomocniczych: 6 (łącznie 8 przełączników w tym modelu)
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: max. 60°C
• Trwałość: 250 000 cykli startu palnika (OFF → ON → OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta obrotu; 2 000 000 cykli regulacyjnych pod obciążeniem z 75% momentu znamionowego w zakresie kąta obrotu 10°

Akcesoria (opcjonalne, zamawiane osobno)

• AGA55.2 – wkład Pg (z uszczelnieniem i śrubą) dla SQM5
• AGA55.5 – zestaw uszczelnienia wału (uszczelnienia po obu stronach, O-ringi, śruby)
• ASK33.3 – płyta montażowa do montażu SQM5 na elemencie VKP (z użyciem wału AGA58.5)
• ASK33.9 – zestaw montażowy do montażu SQM5 na przepustnicy VKF41..xC (z użyciem wału AGA58.1)

Podsumowanie

Siemens SQM53.482A2Z3 to solidny siłownik do przepustnic powietrza i gazu o momencie 20 Nm, zasilany AC 220…240 V, z czasem przebiegu 30 s / 90°. Wersja ta wyróżnia się fabrycznie zintegrowanym modułem AGA56.9A27 oraz potencjometrem ASZ12.30, a także rozbudowanym zestawem przełączników krzywkowych (2 krańcowe + 6 pomocniczych), co czyni ją praktycznym wyborem do układów sterowania przepustnicami w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań OEM i integracji w urządzeniach końcowych. Model SQM53.482A2Z3 jest siłownikiem do przepustnic powietrza i gazu i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami właściwych norm aplikacyjnych.
• Posiada oznaczenie CE (zgodność z dyrektywą niskonapięciową 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, uruchomienie, regulację, otwieranie obudowy, modyfikacje i czynności serwisowe może wykonywać wyłącznie wykwalifikowany i upoważniony personel.
• Przed rozpoczęciem montażu lub prac serwisowych należy całkowicie odłączyć urządzenie od zasilania. Ze względu na ryzyko porażenia prądem może być konieczne rozłączenie więcej niż jednego wyłącznika.
• Urządzenie jest elektryczne, klasy ochronności I. Podłączenie elektryczne należy wykonać zgodnie z krajowymi i lokalnymi przepisami oraz dokumentacją producenta, z obowiązkowym zapewnieniem prawidłowego przewodu ochronnego PE.
• Płyta przyłączeniowa wykonana jest z tworzywa i nie zapewnia samoczynnego uziemienia osprzętu kablowego. Uziemienie przepustów i osprzętu należy wykonać na miejscu instalacji odpowiednimi elementami montażowymi.
• Aby zapewnić ochronę przed porażeniem prądem, zaciski przyłączeniowe muszą mieć odpowiednią osłonę. Należy uniemożliwić dotknięcie nieizolowanych połączeń lub przewodów.
• Podczas okablowania należy zachować separację pomiędzy obwodami 120/230 V AC a innymi zakresami napięć. Nieprawidłowe prowadzenie przewodów może spowodować zagrożenie porażeniowe lub uszkodzenie urządzenia.
• Należy stosować odpowiedni odciąg przewodów, tulejki na linkach oraz zabezpieczyć nieużywane zaciski zaślepkami. Przewody nie mogą stykać się z sąsiednimi zaciskami.
• Stosować wyłącznie plastikowe dławnice kablowe. Stopień ochrony IP54 jest zachowany tylko wtedy, gdy niewykorzystane otwory pozostają zamknięte lub są prawidłowo uszczelnione odpowiednimi przepustami kablowymi.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Niezastosowanie się do tego wymagania grozi uszkodzeniem funkcji bezpieczeństwa i ryzykiem porażenia prądem.
• Urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym. Temperatura powierzchni montażowej nie może przekraczać 60°C.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić stan przewodów i poprawność całej instalacji. Nie uruchamiać urządzenia po upadku lub silnym uderzeniu, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Należy unikać wyładowań elektrostatycznych, ponieważ mogą uszkodzić elementy elektroniczne. Zalecane jest stosowanie zabezpieczeń ESD.
• Przy zmianie kierunku obrotu z przeciwnego do ruchu wskazówek zegara na zgodny z ruchem wskazówek zegara należy ponownie wyregulować krzywki. Należy bezwzględnie zapewnić prawidłowy kierunek obrotu przed uruchomieniem.
• Połączenie pomiędzy wałem napędowym siłownika a sterowanym elementem musi być wykonane jako połączenie kształtowe. Nieprawidłowe sprzęgnięcie mechaniczne może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Model SQM53.482A2Z3 pracuje z zasilaniem AC 220...240 V, 50...60 Hz i jest siłownikiem o maksymalnym momencie 20 Nm. Dobór, montaż i eksploatacja muszą uwzględniać te parametry znamionowe.
• Produkt ma projektowaną trwałość 250 000 cykli startu palnika przy pracy pod obciążeniem. Po osiągnięciu projektowanej trwałości urządzenie powinno zostać wymienione przez autoryzowany personel.
