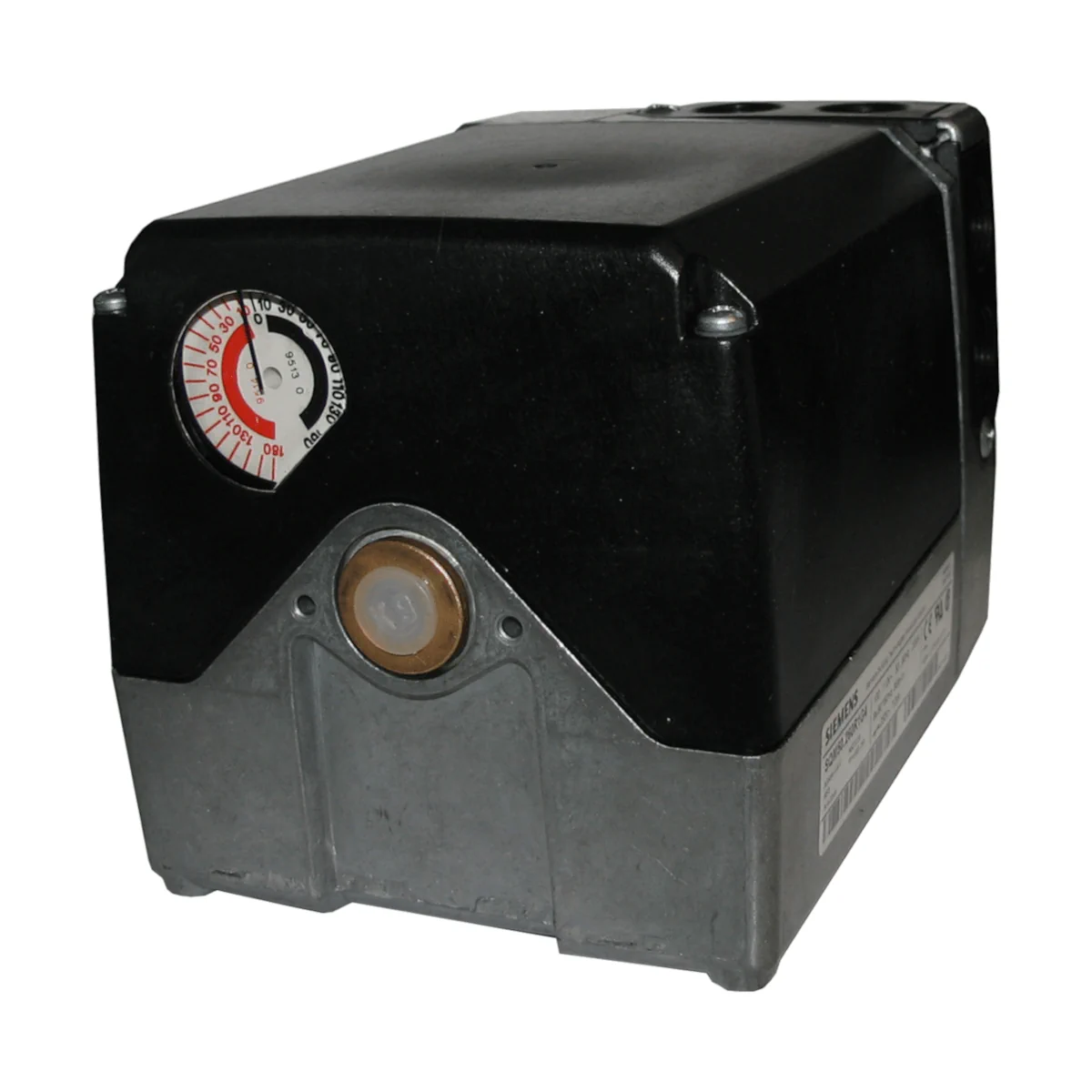

SQM54.480A2 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 30s, 25Nm, bez trzpienia

SQM54.480A2 to przemysłowy siłownik elektromotoryczny do przepustnic powietrza i gazu z serii Siemens SQM5..., przeznaczony do zastosowań w palnikach olejowych i gazowych średniej oraz większej mocy. Wersja ta oferuje moment obrotowy 25 Nm i czas przebiegu (50 Hz) 30 s dla 90° oraz 43 s dla 130°. Siłownik wyposażony jest w 8 przełączników (łącznie z 2 krańcowymi), a wał napędowy jest wymienny i w tym wykonaniu zamawiany osobno.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM54.480A2
• Typ urządzenia: siłownik do przepustnic powietrza i gazu
• Zastosowanie: napęd przepustnic w palnikach olejowych i gazowych (średnia i większa moc)
• Zasilanie: AC 220 V (-15%) ... AC 240 V (+10%), 50/60 Hz (±6%)
• Maks. moment obrotowy (i trzymający): 25 Nm
• Czas przebiegu przy 50 Hz: 30 s (90°) / 43 s (130°)
• Przełączniki: 8 szt. (w tym 2 wyłączniki krańcowe)
• Zakres nastawy kąta obrotu: 0° do maks. 160° (zakres skali)
• Stopień ochrony: IP54 (przy zachowaniu warunków montażu i szczelności przepustów)
• Montaż: dowolna pozycja montażowa
• Wał napędowy: wymienny; w tym wykonaniu do zamówienia osobno

Zastosowanie

SQM54.480A2 służy do napędu przepustnic powietrza i gazu, wykorzystywanych w palnikach olejowych i gazowych. Siłowniki SQM5 są stosowane głównie do zależnego od obciążenia sterowania:

• przepływem gazu,
• objętością oleju,
• ilością powietrza do spalania,

m.in. w połączeniu z regulatorami 3-punktowymi lub modulacyjnymi (np. 4...20 mA) oraz/lub bezpośrednio przez automatykę palnika.

Konstrukcja i funkcje

• Obudowa: sekcje z odlewu aluminiowego; pokrywy z tworzywa odpornego na uderzenia i temperaturę
• Silnik: synchroniczny
• Przekładnia: bezluzowa
• Nastawa punktów przełączania: za pomocą obracanych krzywek; skale przy krzywkach wskazują kąt zadziałania
• Wskazanie położenia: wewnętrzne (skala na końcu wału napędowego) oraz zewnętrzne (skala w okienku podglądu)
• Rozsprzęglanie: wał napędowy i wał krzywek mogą być rozłączane niezależnie (oddzielne sprzęgła), z automatycznym ponownym zazębieniem

Kierunek obrotów i praca

• Kierunek obrotów: wybieralny (zgodnie z dokumentacją możliwa zmiana przez zamianę dwóch przewodów silnika)
• Stan dostawy: obrót przeciwny do ruchu wskazówek zegara (patrząc od strony przekładni)
• Przerwa przy zmianie kierunku: > 100 ms
• Uwaga eksploatacyjna: przy zmianie kierunku obrotów wymagane jest ponowne ustawienie krzywek

Dane techniczne (SQM54.480A2)

• Zasilanie / częstotliwość: AC 220...240 V (-15%/+10%), 50/60 Hz (±6%)
• Pobór mocy: 20 VA
• Maks. moment obrotowy: 25 Nm
• Moment trzymający: równy maks. momentowi obrotowemu (25 Nm)
• Czas przebiegu przy 50 Hz: 30 s (90°) / 43 s (130°)
• Stopień ochrony: IP54 (pod warunkiem zamknięcia/zaślepienia otworów wybijanych i zastosowania właściwych wprowadzeń kabli)
• Klasa ochronności: I
• Wejścia kablowe: 4 × Pg13.5 (gwint)
• Przekrój przewodów (z PE): 0,5...2,5 mm²
• Przełączniki (łącznie): 8 szt. (2 krańcowe + do 6 pomocniczych)
• Parametry przełączników: AC 24...250 V; 7,5 (3) A przy AC 250 V
• Masa: ok. 3,3 kg
• Temperatura powierzchni montażowej: maks. 60°C
• Warunki pracy (bez zintegrowanego AGA56...): -20...+60°C; wilgotność < 95% r.h.; wysokość montażu do 2000 m n.p.m.
• Trwałość: 250 000 cykli startowych palnika (OFF→ON→OFF) pod obciążeniem z momentem znamionowym w całym zakresie kąta; 2 000 000 cykli sterowania pod obciążeniem przy 75% momentu znamionowego w zakresie kąta 10°

Montaż i okablowanie

• Pozycja montażowa: dowolna
• Połączenie z elementem wykonawczym: połączenie wału siłownika z napędzanym elementem powinno być formowane (bez luzu)
• Zaciski: przewidziane m.in. zaciski śrubowe dla N i PE
• Zabezpieczenie zewnętrzne: maks. 6,3 AT (zwłoczny), wg DIN EN 60127-2/5

Wyposażenie opcjonalne

• Wał napędowy: w modelu SQM54.480A2 należy zamówić osobno (wymienny, dobierany do aplikacji)
• Moduły elektroniczne AGA56: możliwość doposażenia siłownika w moduły sterowania i/lub sygnału sprzężenia zwrotnego (wyposażenie dodatkowe)
• Potencjometr ASZ: możliwość doposażenia w potencjometr (wyposażenie dodatkowe)

Podsumowanie

Siemens SQM54.480A2 to solidny siłownik do przepustnic powietrza i gazu o momencie 25 Nm, zasilany z AC 220...240 V, z czasem przebiegu 30 s / 43 s (90°/130°, 50 Hz) oraz kompletem 8 przełączników. Dzięki bezluzowej przekładni, regulacji punktów przełączania krzywkami i stopniowi ochrony IP54 (przy spełnieniu warunków montażu) sprawdza się w wymagających aplikacjach palnikowych, gdzie liczy się powtarzalność i trwałość.
