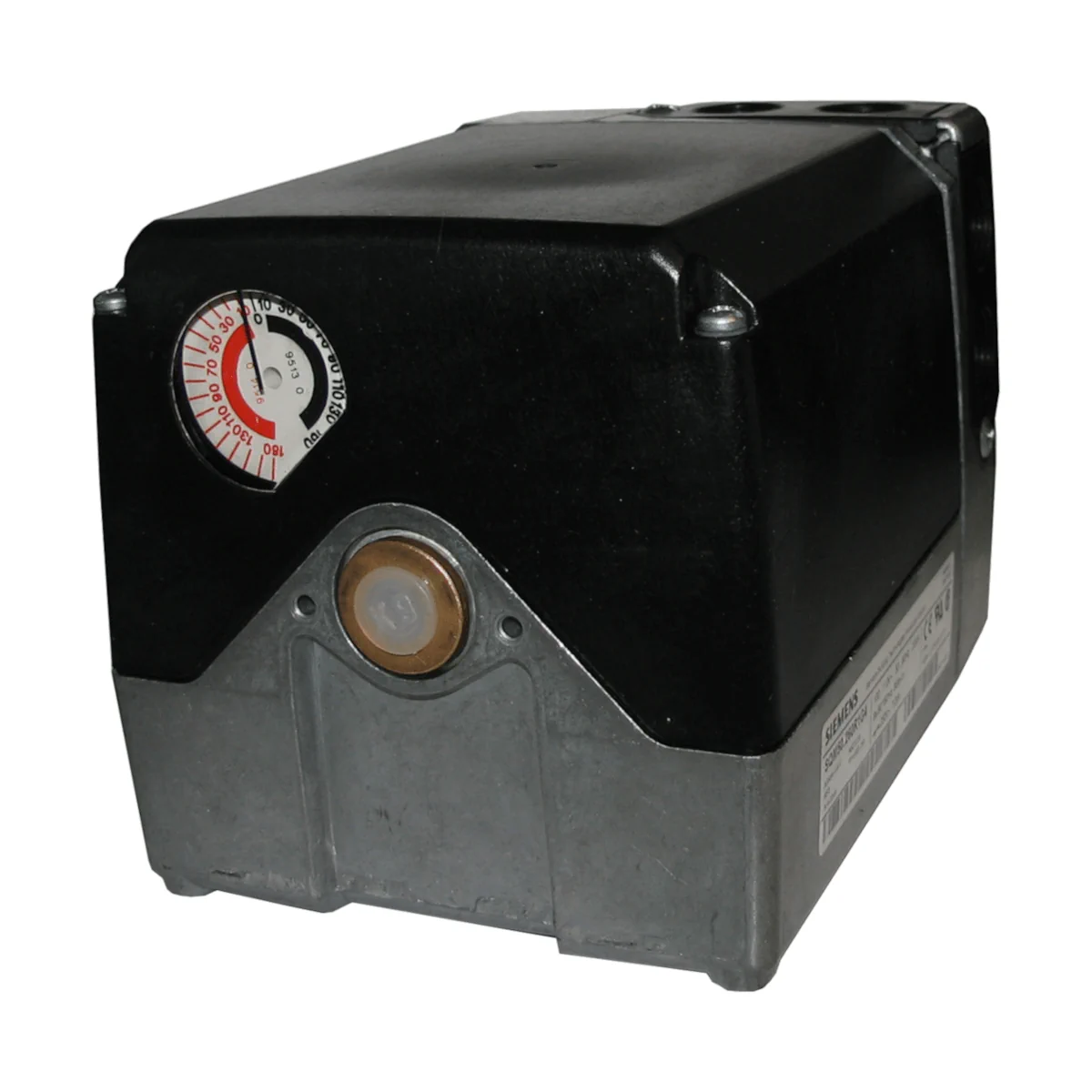

SQM56.687A203 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, z silnikiem rewersyjnym, czas przebiegu 60s, 40Nm, trzpień 14mm

SQM56.687A203 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych

Specyfikacja:

• Typ: elektromotoryczny, rewersyjny
• Silnik: synchroniczny
• Znamionowy moment obrotowy: 40 Nm
• Trzpień: AGA58.7 (∅14 mm, wpust płaski)
• Kierunek obrotu: wybieralny
• Czas przebiegu:
  • 90°: 60 s
  • 130°: 87 s
• Potencjometr: ASZ12.30 (1000Ω, 90°)
• Wersja standardowa:
  • Ilość przełączników: 8
• Wskaźnik położenia
• Zębatki i łożyska nie wymagają konserwacji
• Stopień ochrony: IP54
• Zasilanie: 230 V AC, 20 VA

SQM56.687A203 to siłownik Siemens do przepustnic powietrza i zaworów palników olejowych lub gazowych, przeznaczony do pracy w układach automatyki spalania. Urządzenie jest wyposażone w silnik rewersyjny i służy do precyzyjnego ustawiania położenia przepustnicy powietrza, przepustnicy gazu lub zaworu w instalacjach palnikowych średniej i dużej mocy. Model SQM56.687A203 ma czas przebiegu 60 s, moment obrotowy 40 Nm oraz trzpień 14 mm.

Najważniejsze cechy

• Model: SQM56.687A203
• Producent: Siemens
• Typ: siłownik elektromotoryczny do przepustnic i zaworów palnikowych
• Przeznaczenie: palniki olejowe lub gazowe
• Zastosowanie: przepustnice powietrza, przepustnice gazu oraz zawory w układach palnikowych
• Silnik: rewersyjny
• Czas przebiegu: 60 s dla kąta 90°
• Moment obrotowy: 40 Nm
• Trzpień: 14 mm z klinem
• Liczba przełączników: 8
• Zasilanie: AC 230 V
• Praca: regulacja położenia elementu wykonawczego palnika
• System: automatyka palnikowa Siemens
• Zastosowanie obiektowe: palniki średniej i dużej mocy w instalacjach grzewczych, technologicznych i przemysłowych

Zastosowanie

SQM56.687A203 stosuje się w palnikach olejowych i gazowych do ustawiania ilości powietrza, gazu lub oleju w zależności od wymaganej mocy palnika. Siłownik może współpracować ze sterownikami palnikowymi oraz regulatorami odpowiedzialnymi za modulację lub stopniową regulację procesu spalania. Dzięki wysokiemu momentowi obrotowemu 40 Nm i czasowi przebiegu 60 s urządzenie nadaje się do aplikacji, w których wymagana jest stabilna, powtarzalna i bezpieczna regulacja większych przepustnic lub zaworów.

Funkcje

• Napęd przepustnic powietrza w palnikach olejowych i gazowych.
• Napęd przepustnic gazu lub zaworów stosowanych w układach palnikowych.
• Regulacja ilości powietrza, gazu lub oleju w zależności od obciążenia palnika.
• Możliwość pracy w układach z automatyką palnikową i regulatorami mocy.
• Pozycjonowanie elementu wykonawczego z wykorzystaniem silnika rewersyjnego.
• Obsługa położeń roboczych i krańcowych za pomocą przełączników pomocniczych.
• Zastosowanie w szafach sterowniczych, kotłowniach, instalacjach technologicznych i układach automatyki spalania.

Podsumowanie

SQM56.687A203 to siłownik Siemens przeznaczony do sterowania przepustnicami powietrza i zaworami palników olejowych lub gazowych. Model ten wykorzystuje silnik rewersyjny, oferuje czas przebiegu 60 s, moment obrotowy 40 Nm oraz trzpień 14 mm. To element automatyki palnikowej stosowany w układach wymagających precyzyjnego i niezawodnego ustawiania przepustnic lub zaworów w procesie spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens SQM56.687A203 – siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, przeznaczony do pracy w kompatybilnych systemach automatyki palnikowej.
• Produkt posiada oznaczenie CE i powinien być stosowany zgodnie z dokumentacją producenta oraz wymaganiami danego palnika, zaworu lub przepustnicy.
• Montaż, podłączenie, uruchomienie, regulację i czynności serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia do pracy przy instalacjach palnikowych, gazowych, olejowych, elektrycznych i automatyki.
• Przed rozpoczęciem prac należy odłączyć zasilanie, zabezpieczyć instalację przed przypadkowym uruchomieniem oraz upewnić się, że palnik znajduje się w stanie bezpiecznym.
• Nie stosować produktu, jeśli obudowa, trzpień, elementy napędowe, zaciski, przewody, pokrywy lub elementy regulacyjne są uszkodzone, zdeformowane, zawilgocone, zabrudzone albo noszą ślady przegrzania.
• Nie przekraczać dopuszczalnego momentu obrotowego, zakresu ruchu, napięcia zasilania, warunków środowiskowych ani innych parametrów podanych w dokumentacji producenta.
• Przed uruchomieniem należy sprawdzić poprawność montażu mechanicznego, kierunek obrotu, położenia krańcowe, ustawienie krzywek, stabilność mocowania trzpienia oraz zgodność połączeń elektrycznych ze schematem.
• Nieprawidłowe ustawienie siłownika, przepustnicy lub zaworu może prowadzić do błędnej proporcji paliwa i powietrza, niestabilnego spalania, zatrzymania palnika lub niebezpiecznej pracy instalacji.
• Przewody należy prowadzić zgodnie z wymaganiami producenta, z zachowaniem separacji od przewodów zapłonowych, zasilających i innych źródeł zakłóceń elektromagnetycznych.
• Nie wolno otwierać, modyfikować ani naprawiać siłownika we własnym zakresie. W razie uszkodzenia urządzenie należy wycofać z eksploatacji i zastąpić sprawnym elementem zgodnym z dokumentacją producenta.
• Po każdej regulacji lub czynności serwisowej należy wykonać kontrolę działania palnika, sprawdzić pozycje krańcowe, stabilność pracy oraz poprawność reakcji układu bezpieczeństwa.
• Produkt nie jest zabawką. Urządzenie należy przechowywać, montować i użytkować poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Zużyty, uszkodzony lub nieużywany siłownik należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi elektroodpadów, urządzeń elektrycznych i elementów automatyki przemysłowej.
