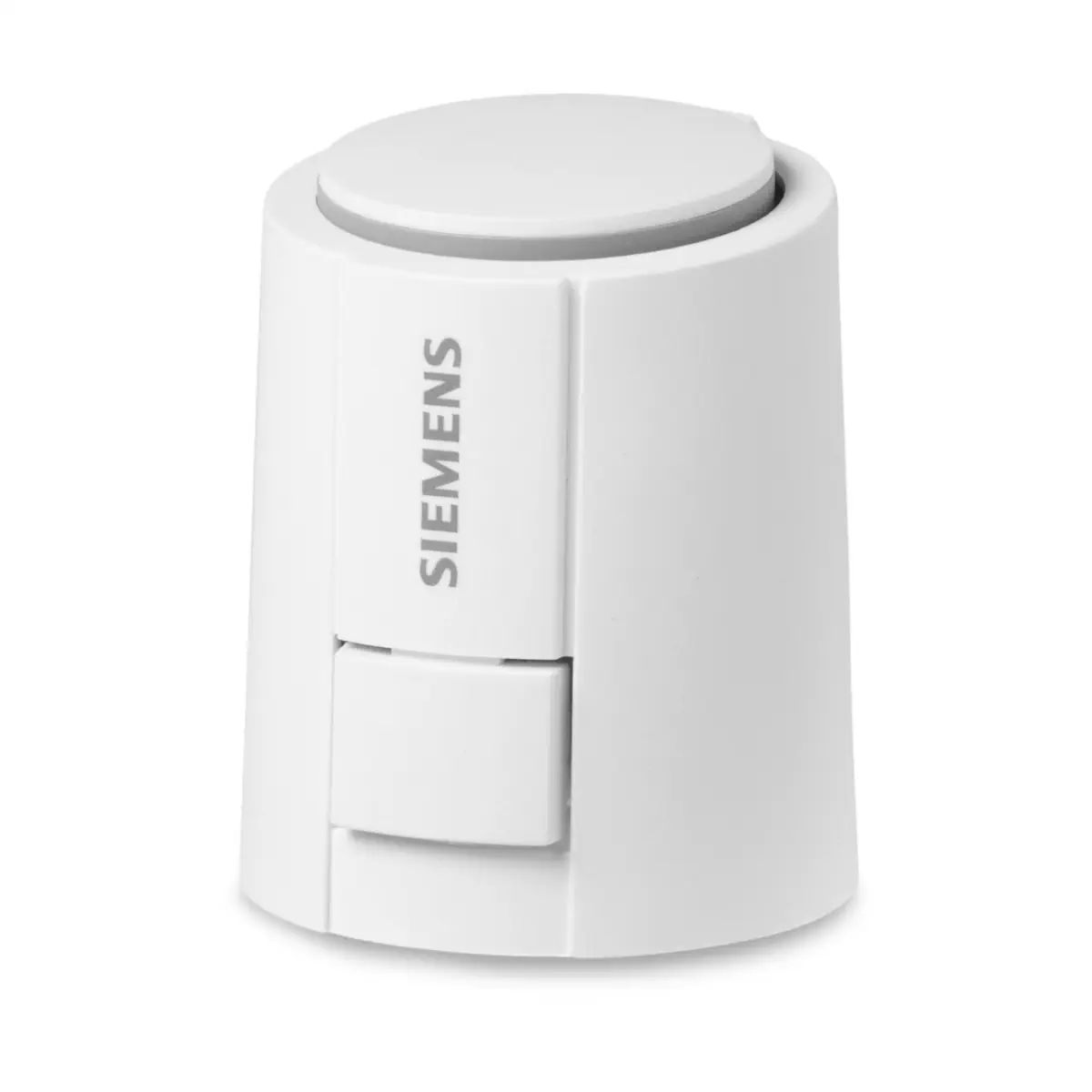

STA121.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny (PDM), 24 V AC/DC, ok. 3,5 min, NZ, kabel 1 m

STA121.40L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi i wybranymi zaworami PICV w instalacjach HVAC (zastosowanie wewnątrz pomieszczeń). Wersja STA pracuje jako NZ (normalnie zamknięty) – bez zasilania zawór pozostaje zamknięty, a po podaniu napięcia siłownik otwiera zawór. Model STA121.40L10 jest zasilany 24 V AC/DC, sterowany 2-stawnie (w tym PDM/TPI), ma skok 4,0 mm i siłę nominalną 100 N. Dzięki obudowie IP54, widocznemu wskaźnikowi położenia 360° oraz bezpośredniemu montażowi na zaworach z gwintem M30×1,5 jest wygodnym i trwałym rozwiązaniem do automatyzacji regulacji przepływu.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.40L10
• Nr magazynowy: S55174-A219
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny), bezobsługowy, cicha praca
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Sterowanie: 2-stawne, PDM/TPI
• Napięcie zasilania: 24 V AC/DC (+20% / -10%)
• Skok nominalny: 4,0 mm
• Siła nominalna: 100 N
• Kabel podłączeniowy: 1 m
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Montaż: bezpośrednio na zaworach z przyłączem gwintowym M30×1,5 mm
• Funkcja „first open” (dla NZ): ułatwia montaż oraz umożliwia pozostawienie zaworu otwartego np. na czas płukania instalacji; wyłączana przy pierwszym zasileniu (> 6 min.)

Zastosowanie

STA121.40L10 jest przeznaczony do pracy wewnątrz pomieszczeń. Może współpracować z zaworami Siemens, w których przewidziano zastosowanie siłowników STA..40.., w szczególności:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC..
• zawory PICV (grzejnikowe): VPD..-135, VPE..-135, VPU..-135
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 2,5 mm)

Siłownik może być montowany także na zaworach innych producentów z odpowiednim adapterem. W dokumentacji wskazano producentów: Beulco, COMAP, Danfoss, Giacomini, Honeywell/MNG, Heimeier, Herz, MMA Markaryd, Strawa, Vaillant, Watts (Cazzaniga). Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

STA121.40L10 wykorzystuje element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu.

Logika pracy (NZ – normalnie zamknięty)

• Bez zasilania: trzpień siłownika jest wsunięty, a zawór (NZ) jest zamknięty pod wpływem własnej sprężyny.
• Po zasileniu: trzpień siłownika wysuwa się, a zawór (NZ) otwiera się.

Czasy ruchu (sterowanie 2-stawne)

• Zawór zaczyna się otwierać po wstępnym podgrzaniu trwającym ok. 1,5 min (start „na zimno”, temp. pokojowa).
• Skok maksymalny jest osiągany po kolejnych ok. 2 min (dla 24 V AC/DC).
• Czas przebiegu (łącznie z nagrzewaniem) dla 4 mm / 24 V: ok. 3,5 min (przy 25°C).
• Czas podtrzymania: ok. 3 min.

Praca równoległa

• Możliwa jest praca kilku siłowników równolegle, pod warunkiem wystarczającej obciążalności wyjścia regulatora.
• Nie stosować pracy równoległej z sygnałami PDM/TPI.

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC (2-przewodowo).
• Przewody (ST..121.., 24 V AC/DC): BU (niebieski) „-”, BN (brązowy) „+”.
• Przekrój przewodu: 2 × 0,75 mm²
• Minimalna długość impulsu PDM/TPI (AC): 10 ms
• Zakres częstotliwości PDM/TPI (DC): 0…10 kHz

Dane techniczne (STA121.40L10)

• Napięcie zasilające: 24 V AC/DC (+20% / -10%), 50…60 Hz (dla wersji AC)
• Pobór mocy (ST..40..): 1,0 W
• Prąd rozruchowy (STA12..): < 300 mA przez maks. 2 min.
• Siła nominalna (ST..40..): 100 N
• Skok nominalny (ST..40..): 4,0 mm
• Czas przebiegu 2-stawnie (4 mm / 24 V, 25°C): ok. 3,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Stopień zanieczyszczenia: klasa 2
• Klasa ochrony (24 V): III wg IEC 60730-1
• Kategoria przepięć (24 V): I (1500 V)
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport / składowanie: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Waga: 0,100 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu; deklarowany stopień ochrony IP54.
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy, szczypiec).
• Montaż na zaworze: ręcznie przykręcić adapter, ustawić siłownik pionowo na adapterze i docisnąć do wyraźnego „kliknięcia”, następnie podłączyć zasilanie.

Podsumowanie

Siemens STA121.40L10 to kompaktowy siłownik elektrotermiczny 24 V AC/DC do sterowania 2-stawnego (także PDM/TPI), o skoku 4,0 mm i sile 100 N, w wykonaniu NZ (zawór zamknięty bez zasilania). Obudowa IP54, wskaźnik położenia 360° oraz szybki montaż na M30×1,5 sprawiają, że jest to praktyczny wybór do automatyzacji zaworów grzejnikowych, strefowych i wybranych PICV w instalacjach wewnętrznych.
