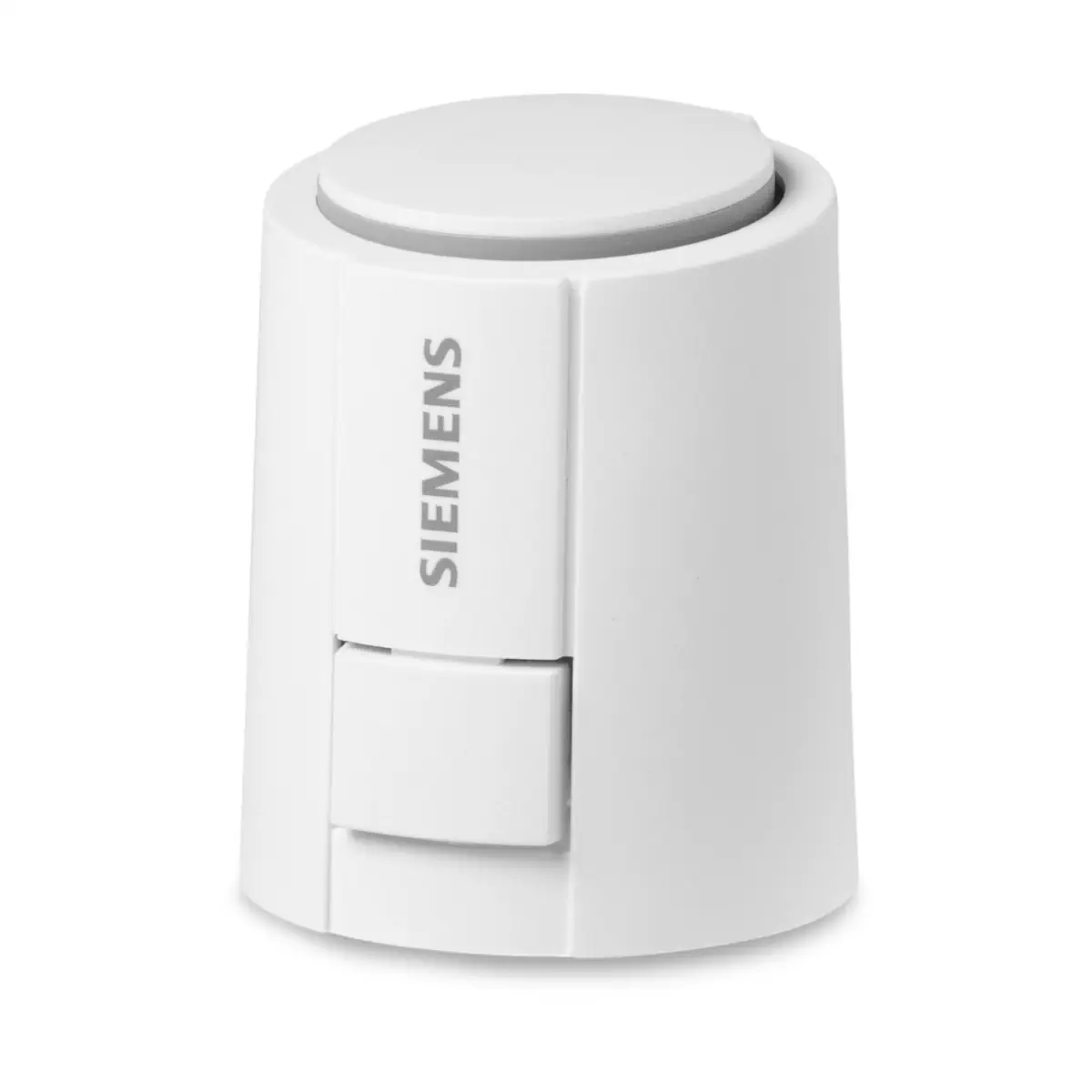

STA321.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny, 230 V AC, ok. 3,5 min, NZ, kabel 1 m

STA321.40L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, zaworami strefowymi oraz zaworami PICV w instalacjach HVAC. Wariant NZ (normalnie zamknięty) oznacza pozycję „zamknięty” bez zasilania, a sterowanie odbywa się sygnałem 2-stawnym. Model zasilany jest napięciem AC 230 V, dysponuje skokiem 4,0 mm, siłą nominalną 100 N oraz posiada przewód podłączeniowy 1 m. Siłownik montuje się bezpośrednio na zaworach ze złączem M30×1,5 (adapter ASA80 jest dostarczany wraz z siłownikiem). Obudowa spełnia wymagania IP54, a stan pracy ułatwia ocenić widoczny wskaźnik położenia 360°.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.40L10
• Rodzaj: siłownik elektrotermiczny
• Zastosowanie: do zaworów grzejnikowych, strefowych i PICV (zastosowanie wewnątrz pomieszczeń)
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Sygnał sterujący: 2-stawny
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Skok nominalny: 4,0 mm
• Siła nominalna: 100 N
• Pobór mocy: 1,0 W
• Czas przebiegu (łącznie z nagrzewaniem), przy 25°C: 3,5 min
• Prąd rozruchowy: < 550 mA przez maks. 100 ms
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: II (wg IEC 60730-1)
• Odporność na przepięcia (znamionowa): 2500 V
• Widoczny wskaźnik położenia: 360°
• Element wykonawczy: element termo-rozszerzalny
• Przewód podłączeniowy: 1 m, 2 × 0,75 mm²
• Gwint przyłączeniowy: M30×1,5

Zastosowanie

STA321.40L10 jest przeznaczony do pracy wewnątrz pomieszczeń i może być stosowany z zaworami Siemens, w tym:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC..
• zawory niezależne od ciśnienia (PICV): VPD..-135, VPE..-135, VPU..-135
• zawory PICV: VPP46.., VPI46.. o skoku 2,5 mm (wybrane typy)

Może być również montowany na zaworach innych producentów z użyciem odpowiednich adapterów. Dla:

• Honeywell/MNG, Heimeier, Herz: montaż bezpośredni z użyciem adaptera ASA80 (dostarczanego z siłownikiem)
• Comap, Danfoss, Giacomini, MMA Markaryd, Vaillant, Beulco, Strawa: montaż z odpowiednim adapterem (wyposażenie dodatkowe)

Budowa i działanie

Siłownik wykorzystuje element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu i przeniesienie skoku bezpośrednio na trzpień zamontowanego zaworu. Konstrukcja jest trwała, cicha i bezobsługowa.

Pozycja i ruch (wariant NZ – STA..)

• Bez zasilania: trzpień siłownika jest wysunięty, a zawór jest w pozycji zamkniętej (NZ).
• Po zasileniu: trzpień siłownika wsuwa się, a zawór się otwiera.
• Wskaźnik położenia: ruch i pozycja trzpienia są wskazywane przez widoczny wskaźnik skoku (360°).

Funkcja „first open”

Wersje NZ posiadają funkcję „first open” (otwarty fabrycznie), ułatwiającą montaż siłownika na zaworze oraz pozostawienie zaworów otwartych na czas płukania instalacji. Funkcja jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 min.) podczas uruchomienia.

Praca równoległa

• Możliwa jest praca kilku siłowników równolegle, pod warunkiem wystarczającej obciążalności wyjścia regulatora.
• Nie stosować z sygnałami PDM/TPI.

Podłączenie elektryczne

• Zasilanie: 230 V AC
• Przewody: 2-żyłowe (kolory przewodów: BN – brązowy, BU – niebieski)
• Przekrój przewodu: 2 × 0,75 mm²

Dane techniczne

• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,0 W
• Prąd rozruchowy: < 550 mA przez maks. 100 ms
• Skok nominalny: 4,0 mm
• Siła nominalna: 100 N
• Czas przebiegu (2-stawne, z nagrzewaniem), przy 25°C: 3,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura pracy: 0…50°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Temperatura transportu i składowania: -25…50°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: II wg IEC 60730-1
• Znamionowa odporność na przepięcia: 2500 V
• Stopień zanieczyszczenia: klasa 2
• Gwint przyłączeniowy: M30×1,5
• Waga: 0,100 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi typu klucze czy szczypce.
• Ręcznie przykręcić adapter zaworu.
• Umieścić siłownik pionowo na adapterze i zamocować ręcznie, wywierając pionowy nacisk aż do słyszalnego „kliknięcia”.
• Po zakończeniu montażu podłączyć napięcie zasilające.

Podsumowanie

Siemens STA321.40L10 to kompaktowy siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, w wersji NZ, o skoku 4,0 mm i sile 100 N. Dzięki montażowi na M30×1,5, szczelnej obudowie IP54, wskaźnikowi położenia 360° oraz bezobsługowej konstrukcji sprawdza się jako niezawodne rozwiązanie do automatyzacji zaworów grzejnikowych, strefowych i PICV w instalacjach HVAC.
