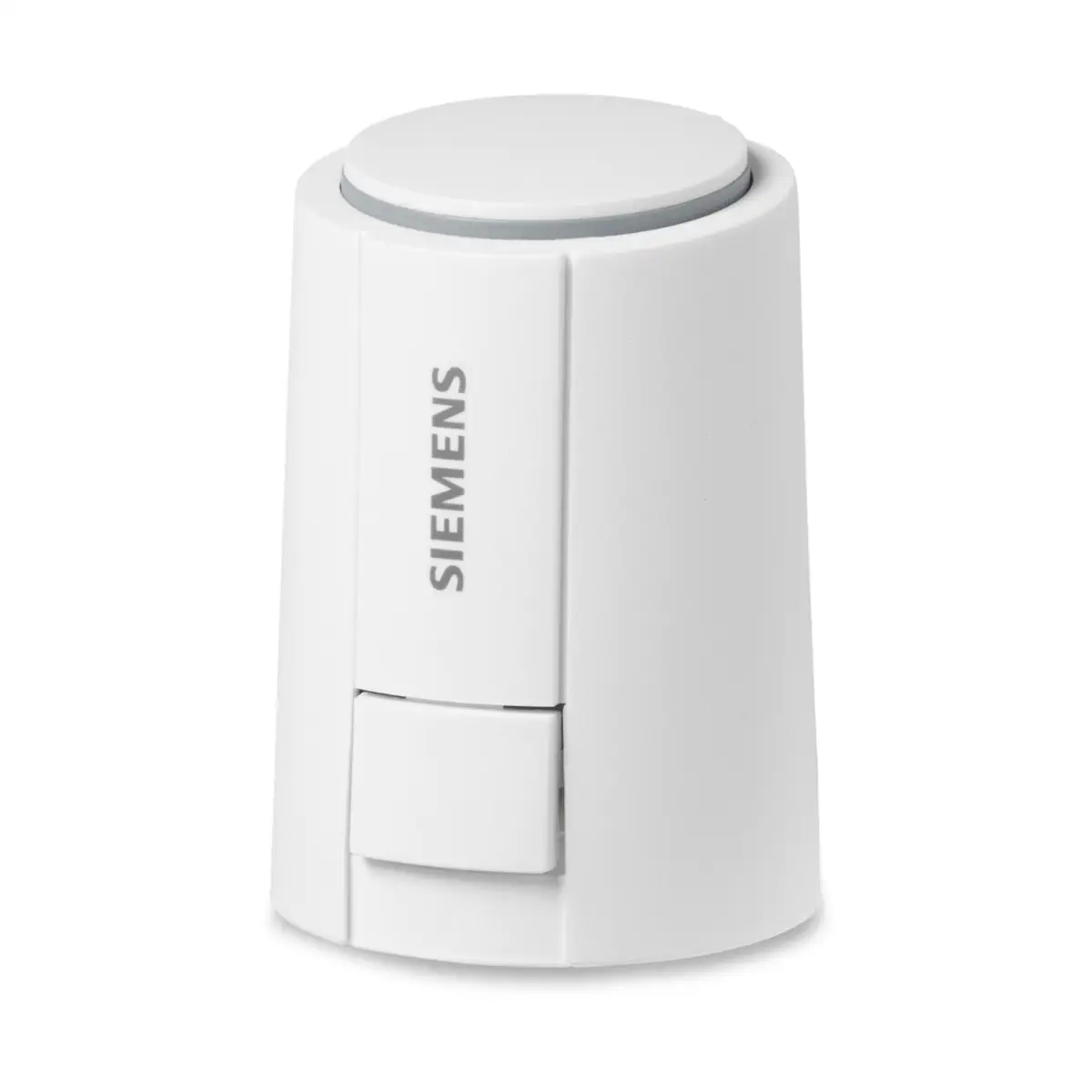

STA321.65/00 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NZ, bez kabla

STA321.65/00 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do współpracy z wybranymi zaworami strefowymi oraz zaworami PICV w instalacjach HVAC. Jest to wariant NZ (normalnie zamknięty) – przy braku zasilania zawór pozostaje zamknięty, a po podaniu napięcia siłownik otwiera zawór. Model pracuje ze sterowaniem 2-stawnym (ON/OFF) i jest zasilany z sieci AC 230 V.

Wersja /00 jest dostarczana bez kabla podłączeniowego (przystosowana do zastosowania odpowiedniego przewodu z serii ASY21..). Siłownik montuje się bezpośrednio na zaworach z przyłączem M30×1,5, a obudowa o stopniu ochrony IP54 umożliwia pracę w typowych warunkach instalacyjnych wewnątrz budynków.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: STA321.65/00
• Nr magazynowy: S55174-A210
• Typ: siłownik elektrotermiczny do zaworów grzejnikowych / strefowych / PICV (zależnie od doboru zaworu)
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Sygnał sterujący: 2-stawny (ON/OFF)
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Widoczny wskaźnik położenia: 360°
• Konstrukcja: element termo-rozszerzalny, cicha praca, urządzenie bezobsługowe
• Wersja /00: kabel podłączeniowy nie jest dołączony (stosowane kable z serii ASY21..)
• Montaż: bezpośrednio na zaworach z przyłączem gwintowym M30×1,5

Zastosowanie

Siłownik STA321.65/00 jest przeznaczony do zastosowań wewnątrz pomieszczeń. Dla siłowników o skoku 6,5 mm (ST..65..) zalecane są m.in. następujące zawory Siemens:

• VVI46.., VXI46.. – zawory strefowe (dla pewnego działania stosować tylko STA/STP..65..)
• VQP46.., VQI46.. – zawory PICV
• VPP46.., VPI46.. (warianty o skoku 5…5,5 mm) – zawory PICV

Siłownik może być montowany także na zaworach innych producentów, z użyciem odpowiednich adapterów (w tym ASA80 – dostarczanego wraz z siłownikiem) oraz przy spełnieniu wymagań dotyczących wymiaru zamknięcia zaworu.

Budowa i działanie

STA321.65/00 jest siłownikiem elektrotermicznym: po doprowadzeniu sygnału sterującego nagrzewa się element grzejny, co powoduje rozszerzenie elementu termo-rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu.

• Start ruchu zaworu: po wstępnym podgrzaniu ok. 1,5 min (dla siłownika zimnego, w temperaturze pokojowej).
• Czas osiągnięcia skoku maksymalnego: po kolejnych ok. 3 min (dla 230 V AC).
• Praca NZ (STA..): bez zasilania zawór jest zamknięty; po podaniu napięcia siłownik otwiera zawór.

Funkcja „first open” (dotyczy wariantu NZ)

Siłowniki NZ posiadają funkcję „first open” (otwarty fabrycznie), która ułatwia montaż siłownika na zaworze niewielką siłą oraz pozwala pozostawić zawory otwarte na czas płukania instalacji. Funkcja ta jest wyłączana podczas pierwszego zasilenia siłownika (zasilanie przez dłużej niż 6 min) podczas uruchomienia.

Montaż i okablowanie (wariant /00)

• Gwint przyłączeniowy: M30×1,5
• Montaż na zaworze: bez użycia narzędzi (ręczne przykręcenie adaptera zaworu, ustawienie siłownika pionowo i dociśnięcie do „kliknięcia”).
• Pozycja montażu: siłownik może być montowany w dowolnym położeniu (stopień ochrony IP54).
• Kabel podłączeniowy: nie jest dołączony; stosowane są przewody z serii ASY21.. (PVC lub bezhalogenowe) o długości 1 m, 2 m, 5 m lub 10 m.
• Przekrój przewodu (kable podłączeniowe): 2 × 0,75 mm²
• Zabezpieczenie przed demontażem: w tym modelu możliwe jest usunięcie klucza zabezpieczającego, co uniemożliwia demontaż siłownika (np. na grzejniku).

Dane techniczne

• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,2 W
• Prąd rozruchowy (STA32..): < 550 mA przez maks. 100 ms
• Sterowanie: 2-stawne (ON/OFF)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Czas przebiegu (2-stawne, 25°C): 4,5 min (łącznie z czasem nagrzewania)
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony: IP54
• Klasa ochronności (230 V): II wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 230 V): 2500 V
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)

Podsumowanie

Siemens STA321.65/00 to solidny siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, o sile 125 N i skoku 6,5 mm, z obudową IP54 oraz czytelnym wskaźnikiem położenia 360°. Wersja /00 bez dołączonego przewodu pozwala dobrać odpowiedni kabel (ASY21..) do konkretnej instalacji, a montaż na przyłączu M30×1,5 odbywa się szybko i bez użycia narzędzi.
