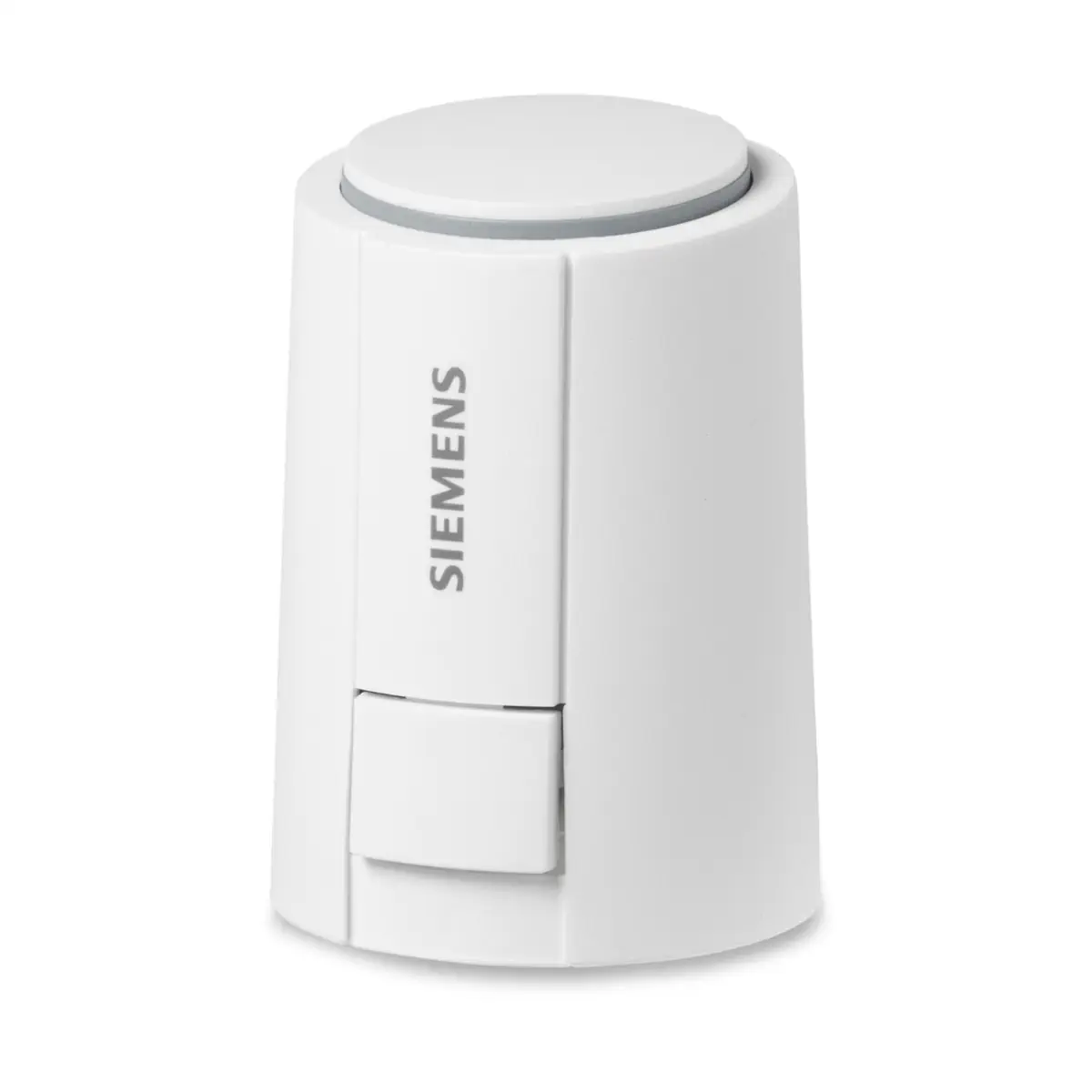

STA321.65H20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NZ, kabel bezhalogenowy 2 m

STA321.65H20 to elektrotermiczny siłownik Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami w instalacjach HVAC. Wersja ta pracuje z zasilaniem AC 230 V, jest sterowana sygnałem 2-stawnym i realizuje funkcję NZ (normalnie zamknięty), czyli utrzymuje zawór w stanie zamkniętym при braku zasilania. Siłownik zapewnia siłę 125 N oraz skok 6,5 mm, a dzięki obudowie o stopniu ochrony IP54 nadaje się do zastosowań wewnątrz pomieszczeń. Wariant H20 wyposażony jest w bezhalogenowy przewód 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.65H20
• Nr magazynowy: S55174-A209
• Typ: siłownik elektrotermiczny
• Sterowanie: 2-stawne
• Pozycja bez zasilania: NZ (zawór zamknięty)
• Napięcie zasilania: 230 V AC ±10%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Element wykonawczy: element termo-rozszerzalny
• Funkcja „first open”: ułatwia montaż (warianty NZ)
• Przewód: 2 m, bezhalogenowy (wg VDE 0207-24), przekrój 2 × 0,75 mm²
• Obudowa: trwała konstrukcja, cicha praca, urządzenie bezobsługowe

Zastosowanie

STA321.65H20 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracy z wybranymi zaworami Siemens wymagającymi siłowników o skoku 6,5 mm, w tym:

• zawory strefowe: VVI46.., VXI46..
• zawory PICV (2-stawne): VQP46.., VQI46..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm)

Może być montowany również na zaworach innych producentów z użyciem odpowiednich adapterów (zgodnie z wymaganiami doboru i wymiarem zamknięcia zaworu). Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Po podaniu sygnału sterującego element grzejny nagrzewa układ termo-rozszerzalny, który przenosi skok na trzpień zaworu. Zawór zaczyna się otwierać po wstępnym podgrzaniu (ok. 1,5 min przy starcie „na zimno”), a maksymalny skok osiąga po kolejnych ok. 3 min dla zasilania 230 V AC.

Logika pracy (NZ – normalnie zamknięty)

• Bez zasilania: zawór pozostaje zamknięty.
• Po zasileniu: siłownik realizuje otwieranie zaworu ruchem trzpienia.

Funkcja „first open” (warianty NZ)

• Funkcja „first open” jest włączona fabrycznie, aby ułatwić montaż i umożliwić pozostawienie zaworu otwartego np. na czas płukania instalacji.
• Funkcja jest wyłączana podczas pierwszego zasilenia siłownika trwającego dłużej niż 6 min.

Podłączenie elektryczne

• Zasilanie: 230 V AC
• Przewody: BU (niebieski), BN (brązowy)

Dane techniczne

• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 550 mA przez maks. 100 ms
• Czas przebiegu (2-stawne, z czasem nagrzewania, 25°C): 4,5 min (dla 6,5 mm, 230 V)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca): < 85% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…50°C
• Stopień ochrony obudowy: IP54
• Klasa ochronności (230 V AC): II wg IEC 60730-1
• Kategoria przepięć (230 V AC): II (2500 V)
• Stopień zanieczyszczenia: klasa 2

Montaż

• Siłownik może być montowany w dowolnym położeniu (IP54 gwarantowane).
• Montaż wykonać bez użycia narzędzi.
• Procedura montażu: ręcznie przykręcić adapter zaworu, nałożyć siłownik pionowo i docisnąć do „kliknięcia”, następnie podłączyć zasilanie.

Podsumowanie

Siemens STA321.65H20 to solidny siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, o skoku 6,5 mm i sile 125 N, w wersji NZ (zawór zamknięty bez zasilania). Obudowa IP54, wskaźnik położenia 360° oraz bezhalogenowy przewód 2 m czynią go praktycznym wyborem do niezawodnego sterowania zaworami w instalacjach wewnętrznych.
