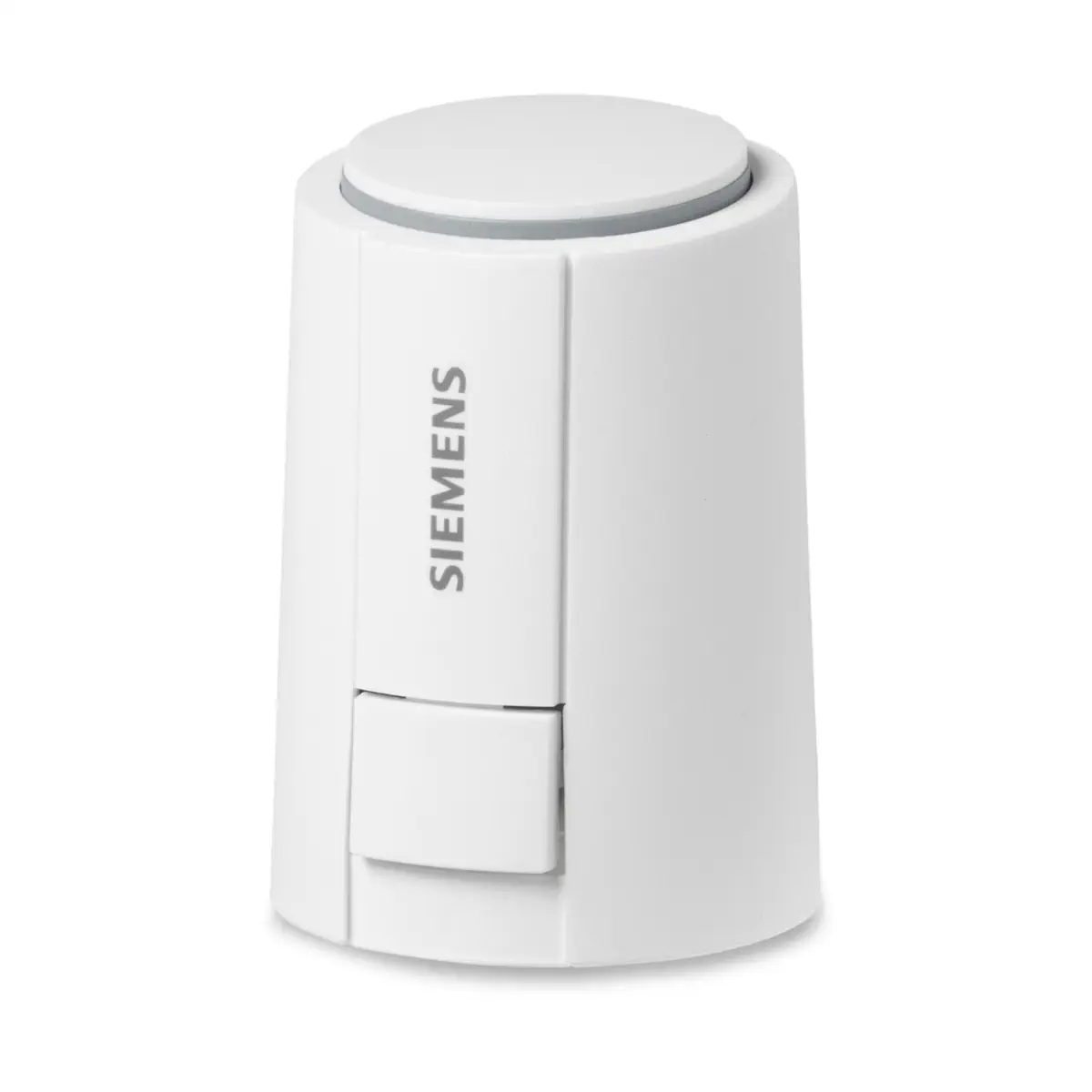

STA121.65/00 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NZ, bez kabla

STA121.65/00 to siłownik elektrotermiczny Siemens ACVATIX™ przeznaczony do sterowania zaworami w instalacjach grzewczych i HVAC. Wersja NZ (normalnie zamknięta) oznacza, że po zaniku zasilania zawór pozostaje zamknięty. Siłownik jest zasilany 24 V AC/DC i pracuje w trybie 2-stawnym (może być sterowany sygnałem PDM/TPI). Model /00 dostarczany jest bez przewodu podłączeniowego – przewód dobiera się osobno z systemu kabli ASY21.. (przewody z wtyczką).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: STA121.65/00
• Typ: siłownik elektrotermiczny
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Sygnał sterujący: 2-stawny (obsługa PDM/TPI)
• Napięcie zasilania: 24 V AC/DC (+20% / -10%)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Zasada działania: element termo-rozszerzalny
• Funkcja „first open”: ułatwia montaż (siłownik NZ dostarczany fabrycznie „otwarty”)
• Przewód podłączeniowy: nie dołączony (wersja /00 – przewód dobierany osobno)

Zastosowanie

STA121.65/00 jest przeznaczony do zastosowań wewnątrz pomieszczeń oraz do pracy z wybranymi zaworami Siemens, m.in.:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVI46.., VXI46..
• zawory PICV: VQP46.., VQI46.., VPP46.., VPI46.. (wybrane DN)
• zawory grzejnikowe PICV: VPD..-135, VPE..-135, VPU..-135

Siłownik jest przystosowany do bezpośredniego montażu na zaworach ze złączem gwintowym M30×1,5. Adapter ASA80 jest dostarczany wraz z siłownikiem. Montaż na zaworach innych producentów jest możliwy z odpowiednimi adapterami.

Budowa i działanie

Siłownik działa w oparciu o element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego wzrasta temperatura elementu grzejnego, a element rozszerzalny przenosi skok bezpośrednio na trzpień zaworu. Przy załączeniu „na zimno” (temperatura pokojowa) zawór zaczyna reagować po ok. 1,5 min, a pełny skok osiąga po kolejnych ok. 2 min (dla wersji 24 V).

Pozycja bez zasilania (NZ) i funkcja „first open”

• NZ (normalnie zamknięty): przy braku zasilania zawór pozostaje zamknięty.
• First open: funkcja fabryczna ułatwiająca montaż siłownika na zaworze oraz pozostawienie zaworu otwartego podczas płukania instalacji. Funkcja jest wyłączana podczas pierwszego zasilenia siłownika (zasilanie dłużej niż 6 min).

Okablowanie (wersja /00 – przewód dobierany osobno)

STA121.65/00 jest dostarczany bez kabla podłączeniowego. Do podłączenia należy zastosować dedykowane przewody (z wtyczką) z rodziny ASY21..:

• kabel PVC: 1 m, 2 m, 5 m, 10 m
• kabel bezhalogenowy: 1 m, 5 m, 10 m
• Przekrój przewodu: 2 × 0,75 mm²

Montaż

• Siłownik można montować w dowolnym położeniu (IP54).
• Montaż wykonywać bez użycia narzędzi (bez kluczy i szczypiec).
• Procedura: ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo na adapterze → docisnąć do słyszalnego „kliknięcia” → po montażu podłączyć zasilanie.

Dane techniczne (STA121.65/00)

• Zasilanie: 24 V AC/DC (+20% / -10%), 50/60 Hz (dla wersji AC)
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min
• Czas przebiegu (2-stawne, z czasem nagrzewania) przy 25°C: 4,5 min
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Temperatura otoczenia dla PDM/TPI: 5…40°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Temperatura transportu i składowania: -25…50°C
• Stopień ochrony: IP54
• Klasa ochronności (24 V): III wg IEC 60730-1
• Znamionowa odporność na przepięcia (24 V): 1000 V
• Gwint przyłączeniowy: M30×1,5

Podsumowanie

Siemens STA121.65/00 to solidny, cichy i bezobsługowy siłownik elektrotermiczny 24 V AC/DC o sile 125 N i skoku 6,5 mm, przeznaczony do montażu na zaworach z gwintem M30×1,5. Wersja NZ zapewnia zamknięcie zaworu przy braku zasilania, a wykonanie IP54 oraz widoczny wskaźnik położenia 360° ułatwiają eksploatację. Odmiana /00 pozwala dobrać długość i typ przewodu podłączeniowego osobno, zgodnie z wymaganiami instalacji.
