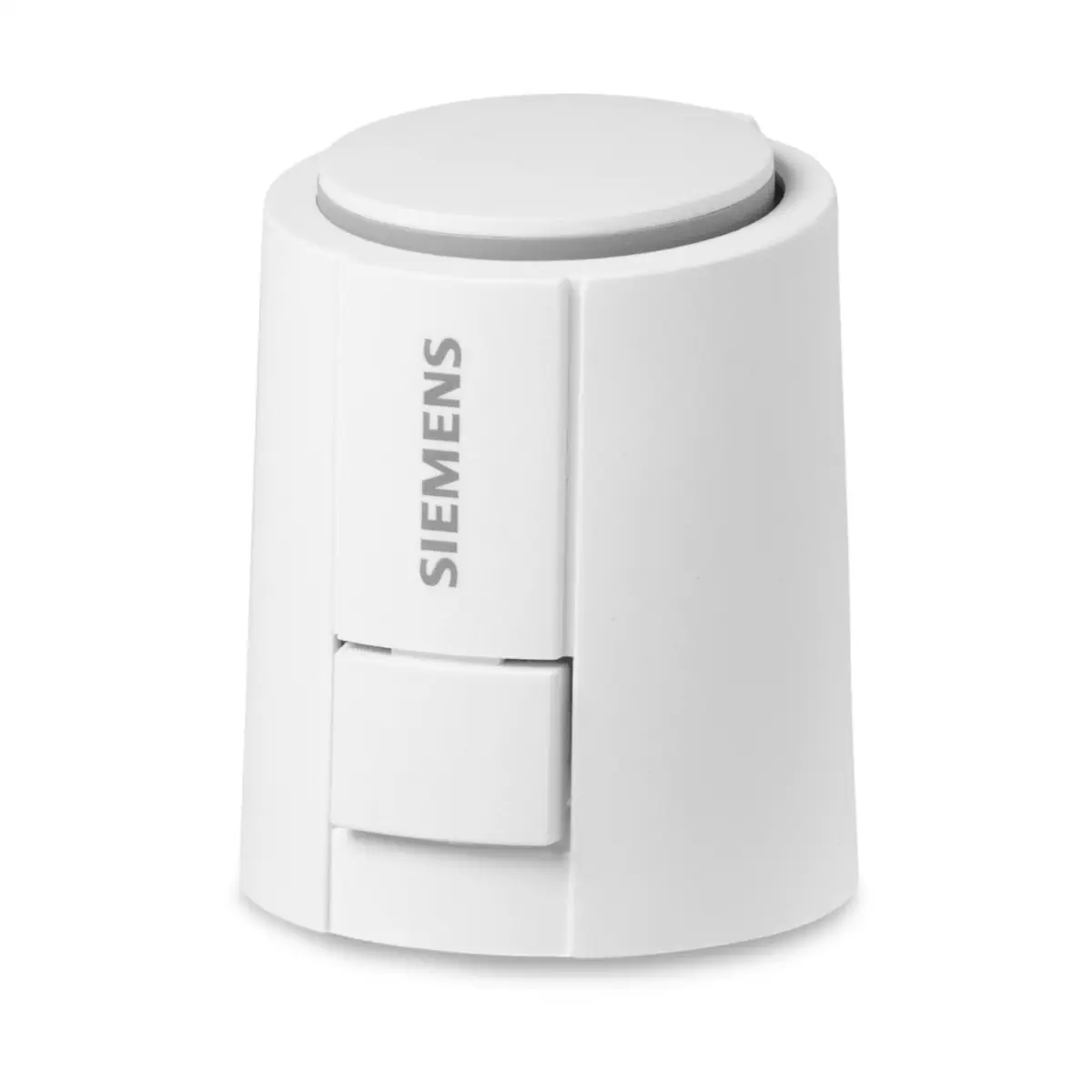

STA126.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny (PDM), 24 V AC/DC, ok. 3,5 min, NZ, kabel 1 m, przełączniki pomocnicze

STA126.40L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami w instalacjach HVAC (wewnątrz pomieszczeń). Model ten pracuje z zasilaniem 24 V AC/DC, jest sterowany 2-stawnie (obsługuje także sterowanie PDM/TPI), oferuje siłę nominalną 100 N oraz skok 4,0 mm (seria ST..40..). Wersja NZ zapewnia stan zamknięty zaworu przy braku zasilania, a wbudowany przełącznik pomocniczy umożliwia realizację dodatkowych funkcji sterowania/sygnalizacji w aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: STA126.40L10
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny), cicha praca, urządzenie bezobsługowe
• Zastosowanie: zawory grzejnikowe, zawory strefowe oraz zawory PICV (zależnie od typu zaworu)
• Zasilanie: 24 V AC/DC +20%...-10% (50/60 Hz dla wersji AC)
• Sterowanie: 2-stawne, możliwe sterowanie PDM/TPI
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (2-stawnie, z czasem nagrzewania, 25°C): ok. 3,5 min
• Przełącznik pomocniczy: tak (wbudowany)
• Montaż: bezpośredni na zaworach ze złączem gwintowym M30×1,5
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Funkcja “first open”: ułatwia montaż (dla wariantów NZ, wyłączana przy pierwszym uruchomieniu)
• Waga: 0,150 kg

Zastosowanie

STA126.40L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń. Może współpracować z zaworami Siemens, dla których zalecane są siłowniki STA..40.., w tym:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC..
• Zawory niezależne od ciśnienia (PICV) – grzejnikowe: VPD..-135, VPE..-135, VPU..-135
• Zawory PICV: VPP46.., VPI46.. (warianty o skoku 2,5 mm)

Siłownik można montować także na zaworach innych producentów przy użyciu odpowiednich adapterów. Adapter ASA80 jest dostarczany wraz z siłownikiem.

• Montaż z odpowiednim adapterem: m.in. Comap, Danfoss, Giacomini, MMA Markaryd, Vaillant, Beulco, Strawa
• Montaż bezpośredni z użyciem ASA80: Honeywell/MNG, Heimeier, Herz

Budowa i działanie

STA126.40L10 wykorzystuje element termo-rozszerzalny. Po podaniu sygnału sterującego podgrzewany element rozszerzalny zwiększa swoją objętość i przenosi ruch na trzpień zaworu. Zawór rozpoczyna ruch po wstępnym podgrzaniu (ok. 1,5 min przy starcie z temperatury pokojowej), a pełny skok osiąga po kolejnych minutach (dla zasilania 24 V AC/DC).

Sterowanie 2-stawne i pozycja bez zasilania (NZ)

• Brak zasilania: zawór pozostaje zamknięty (kombinacja NZ: zawór zamknięty bez zasilania).
• Podanie zasilania: siłownik wykonuje ruch roboczy i otwiera zawór (wariant NZ).
• Sterowanie PDM/TPI: możliwe; dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C.
• Praca równoległa kilku siłowników: możliwa przy wystarczającej obciążalności wyjścia regulatora; nie stosować z sygnałami PDM/TPI.

Funkcja „first open” (wariant NZ)

STA126.40L10 posiada funkcję „first open” (otwarty fabrycznie), która ułatwia montaż siłownika na zaworze oraz pozwala pozostawić zawór otwarty na czas płukania instalacji przed uruchomieniem. Funkcja jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 minut).

Przełącznik pomocniczy

• Obciążenie: 3 A (rezystancyjne), 1 A (indukcyjne)

Podłączenie elektryczne

• Zasilanie 24 V AC/DC: przewody BN i BU
• Przełącznik pomocniczy: przewody BK i GY

Dane techniczne

• Napięcie zasilające: 24 V AC/DC +20%...-10% (50/60 Hz dla wersji AC)
• Pobór mocy: 1,0 W (ST..40..)
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (2-stawnie, 25°C): ok. 3,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Stopień zanieczyszczenia: klasa 2
• Temperatura otoczenia (praca): 0…50°C (dla PDM/TPI: 5…40°C)
• Wilgotność (praca): < 85% r.h. (bez kondensacji)
• Gwint przyłączeniowy: M30×1,5
• Waga: 0,150 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem odłączyć zasilanie.
• Nie używać narzędzi (kluczy/szczypiec) – montaż ręczny.
• Kroki montażu: zdjąć osłonę z zaworu, ręcznie przykręcić adapter, nałożyć siłownik pionowo i docisnąć do „kliknięcia”, następnie podłączyć zasilanie.

Podsumowanie

Siemens STA126.40L10 to wytrzymały siłownik elektrotermiczny 24 V AC/DC do aplikacji zaworowych z 2-stawnym sterowaniem (również PDM/TPI), o sile 100 N i skoku 4 mm. Dzięki obudowie IP54, wskaźnikowi położenia 360°, funkcji „first open” oraz wbudowanemu przełącznikowi pomocniczemu jest praktycznym rozwiązaniem do strefowej regulacji przepływu w instalacjach grzewczych i HVAC.
