STA161.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 0..10 V, 24 V AC, 30s/mm, NZ, kabel 1 m

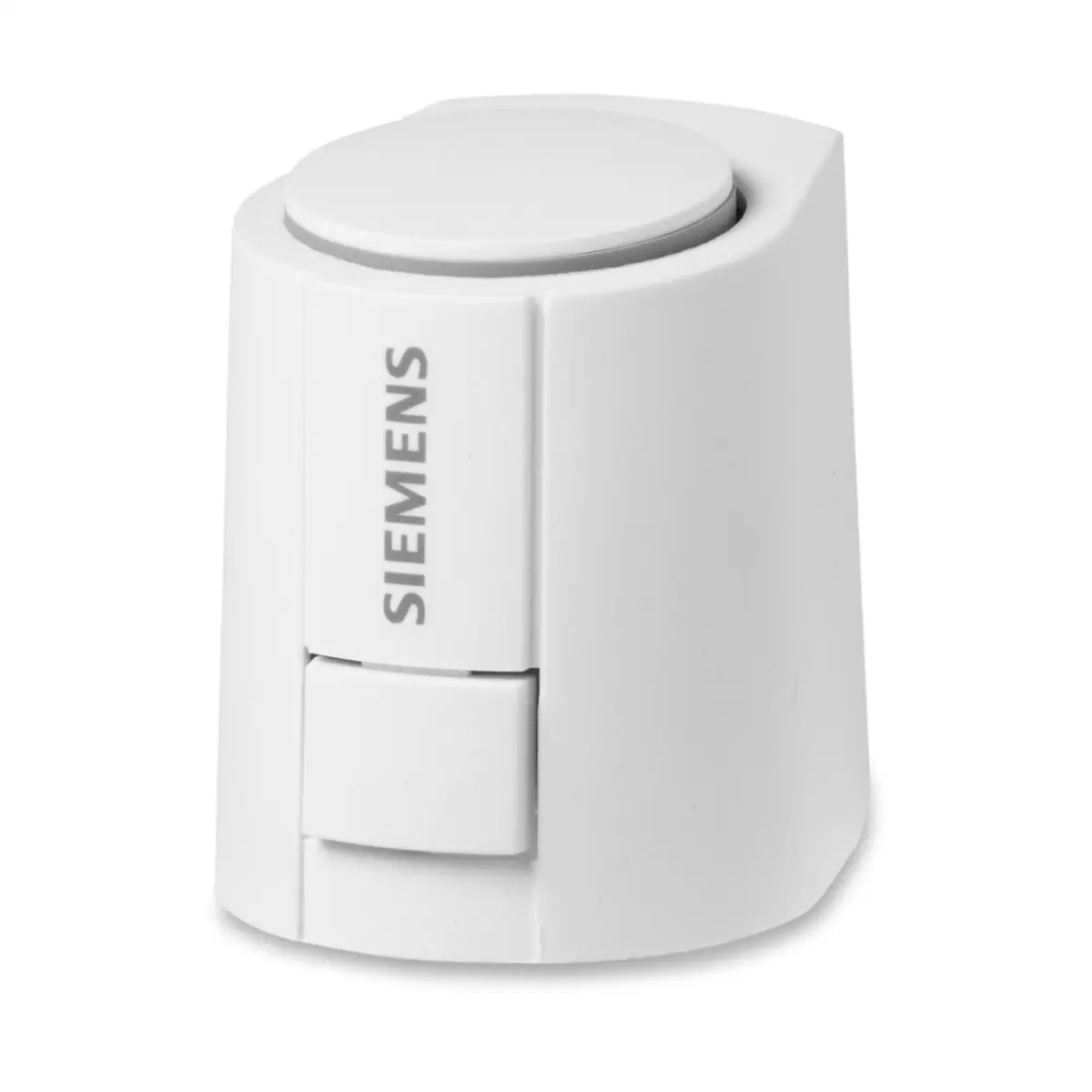

STA161.40L10 to siłownik elektrotermiczny Siemens ACVATIX™ do sterowania zaworami w instalacjach grzewczych i HVAC. Model ten pracuje z zasilaniem AC 24 V i jest sterowany sygnałem ciągłym 0…10 V DC. Oferuje siłę 100 N i skok nominalny 4,0 mm, posiada detekcję skoku zaworu oraz funkcję „first open” (dla wersji NZ), a także obudowę IP54 i widoczny wskaźnik położenia 360°. Przeznaczony jest do montażu bezpośredniego na zaworach z gwintem M30×1,5 (adapter ASA80 jest dostarczany wraz z siłownikiem).

Najważniejsze cechy

• Producent: Siemens
• Model: STA161.40L10
• Nr magazynowy: S55174-A222
• Typ: siłownik elektrotermiczny
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Sygnał sterujący: 0…10 V DC (sterowanie ciągłe)
• Napięcie zasilające: 24 V AC (-10%…+20%), 50/60 Hz
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Prędkość (sterowanie ciągłe, 25°C): 30 s/mm
• Detekcja skoku zaworu: tak (automatyczne dopasowanie aktywnego zakresu sterowania)
• Funkcja „first open” (wersja NZ): ułatwia montaż i pozostawia zawór otwarty do czasu pierwszego uruchomienia
• Wskaźnik położenia: widoczny 360°
• Stopień ochrony: IP54
• Zastosowanie: wewnątrz pomieszczeń
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe; element termo-rozszerzalny

Zastosowanie i kompatybilne zawory

Siłownik STA161.40L10 jest przeznaczony do współpracy z zaworami Siemens (m.in.):

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC..
• PICV (zawory niezależne od ciśnienia): VPD..-135, VPE..-135, VPU..-135
• PICV: wybrane zawory VPP46.., VPI46.. (warianty o skoku 2,5 mm)

Może być również montowany na zaworach innych producentów z użyciem odpowiednich adapterów (m.in. Beulco, COMAP, Danfoss, Giacomini, Honeywell/MNG, Heimeier, Herz, MMA Markaryd, Strawa, Vaillant, Watts).

Funkcje i działanie

Zasada pracy elektrotermicznej

Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu. Przy włączeniu w stanie „zimnym” zawór zaczyna reagować po ok. 1,5 min wstępnego podgrzania, a skok maksymalny osiąga po kolejnych ok. 2 min (dla wersji 24 V).

Sterowanie ciągłe 0…10 V DC

• Siłownik reguluje pozycję zaworu proporcjonalnie do sygnału 0…10 V DC.
• Rezystancja wejścia sterującego: 100 kΩ.
• Występuje zakres przekroczenia skoku (~0,5 mm), który wspiera niezawodne domykanie zaworu w całym okresie eksploatacji.

Detekcja skoku zaworu (samodopasowanie)

• Siłownik automatycznie wykrywa skok zaworu i dopasowuje aktywny zakres sterowania, co umożliwia dokładniejsze wysterowanie i ogranicza jałową pracę napędu.
• Wariant NZ (STA…): proces inicjalizacji trwa ok. 25 minut – po ok. 6 minutach wyłącza się „first open”, a po kolejnych ok. 19 minutach kończy się detekcja skoku zaworu.

Wskaźnik położenia 360°

Ruch i pozycja trzpienia siłownika są sygnalizowane przez widoczny wskaźnik skoku, możliwy do odczytu z każdej strony (360°).

Podłączenie elektryczne

• Zasilanie: AC 24 V
• Sterowanie: 0…10 V DC
• Prąd rozruchowy: < 320 mA przez maks. 2 min
• Praca równoległa kilku siłowników: możliwa przy wystarczającej obciążalności wyjścia regulatora; nie stosować z sygnałami PDM/TPI
• Okablowanie: podłączenie przez złącze wtykowe; dostępne są kable połączeniowe (PVC lub bezhalogenowe) o długościach 1 m, 2 m, 5 m, 10 m (bezhalogenowe: 1 m, 5 m, 10 m)

Dane techniczne

• Napięcie zasilające: 24 V AC (-10%…+20%), 50/60 Hz
• Pobór mocy: 1,0 W
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (sterowanie ciągłe, 25°C): 30 s/mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność otoczenia: < 85% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…50°C
• Stopień ochrony: IP54
• Klasa ochronności: III wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Stopień zanieczyszczenia: klasa 2
• Gwint przyłączeniowy: M30×1,5
• Masa: 0,111 kg

Montaż

• Siłownik można montować w dowolnym położeniu (zachowany stopień ochrony IP54).
• Montaż bez użycia narzędzi (nie stosować kluczy ani szczypiec).
• Procedura: ręcznie przykręcić adapter zaworu → ustawić siłownik pionowo → docisnąć do „kliknięcia” → podłączyć zasilanie.

Podsumowanie

Siemens STA161.40L10 to elektrotermiczny siłownik AC 24 V ze sterowaniem 0…10 V DC, przeznaczony do precyzyjnej regulacji zaworów (w tym grzejnikowych, strefowych i PICV) w instalacjach wewnętrznych. Dzięki detekcji skoku zaworu, funkcji „first open”, solidnej obudowie IP54 oraz czytelnemu wskaźnikowi położenia 360° zapewnia wygodny montaż i stabilną pracę w aplikacjach wymagających płynnej regulacji.
