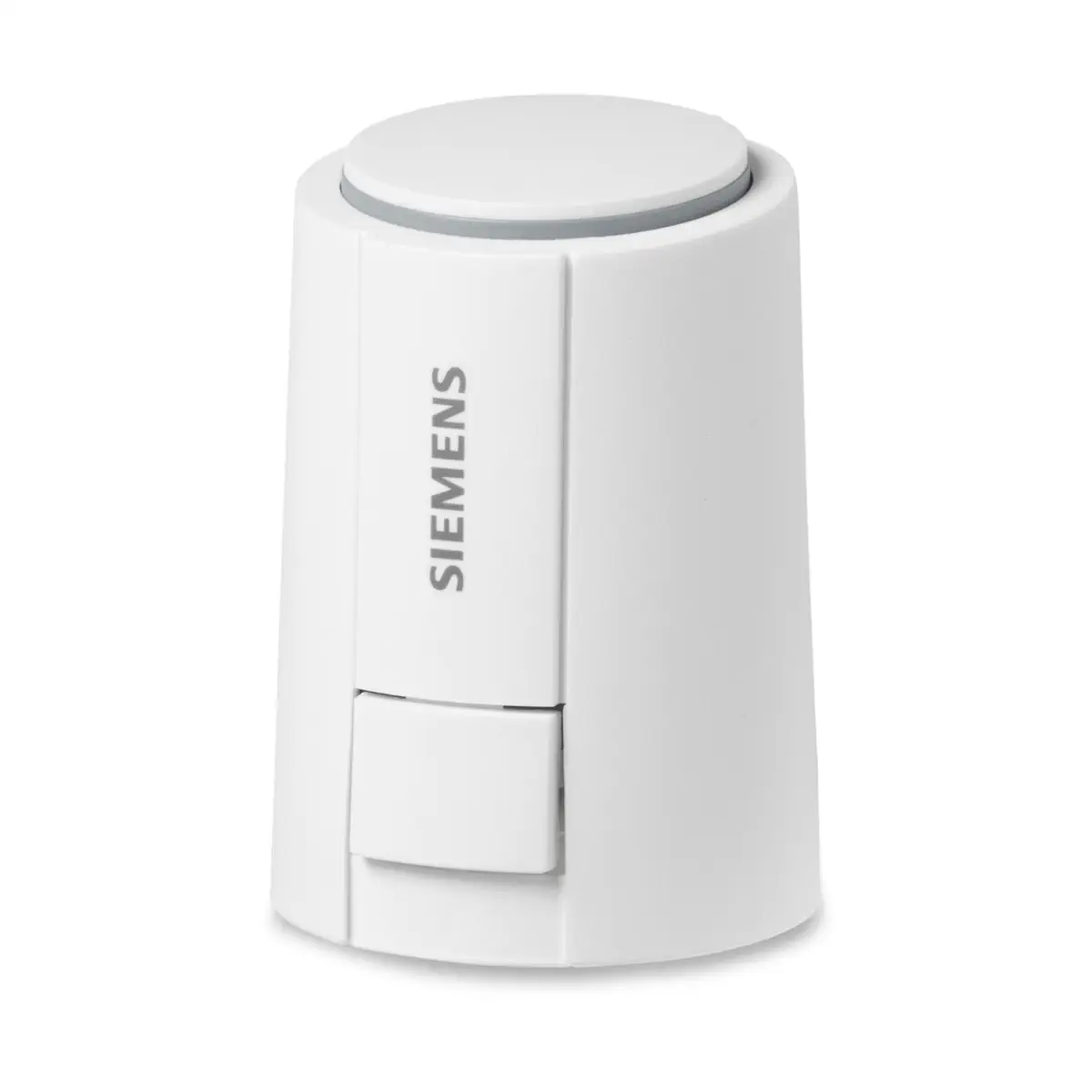

STA121.65H20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NZ, kabel bezhalogenowy 2 m

STA121.65H20 to siłownik elektrotermiczny Siemens ACVATIX™ (wariant NZ – normalnie zamknięty), przeznaczony do sterowania zaworami w instalacjach HVAC wewnątrz pomieszczeń. Pracuje z zasilaniem 24 V AC/DC i jest sterowany sygnałem 2-stawnym (obsługuje również PDM/TPI). Siłownik rozwija siłę 125 N i realizuje skok 6,5 mm. Wersja H20 jest wyposażona w 2-metrowy kabel bezhalogenowy oraz umożliwia szybki montaż na zaworach z przyłączem M30×1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.65H20
• Typ: siłownik elektrotermiczny (termo-rozszerzalny)
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Zasilanie: 24 V AC/DC +20%...-10% (50/60 Hz dla AC)
• Sterowanie: 2-stawne, obsługa PDM/TPI
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Przewód: 2 m, bezhalogenowy (wg VDE 0207-24), przekrój 2 × 0,75 mm²
• Montaż: bezpośrednio na zaworach z gwintem M30×1,5; montaż w dowolnym położeniu
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2

Zastosowanie

STA121.65H20 jest przeznaczony do pracy z zaworami Siemens (dobór zależy m.in. od wymaganego skoku i wymiaru zamknięcia zaworu), w szczególności dla rozwiązań, dla których wymagane są siłowniki STA..65.., m.in.:

• zawory strefowe: VVI46.., VXI46..
• zawory PICV: VQP46.., VQI46..
• zawory PICV: VPP46.., VPI46.. (dla wariantów o skoku 5…5,5 mm)

Może być również stosowany z zaworami innych producentów – w zależności od wykonania wymagany jest odpowiedni adapter. Adapter ASA80 jest dostarczany wraz z siłownikiem.

• Montaż z odpowiednim adapterem: Comap, Danfoss, Giacomini, MMA Markaryd, Vaillant, Beulco, Strawa
• Montaż z użyciem adaptera ASA80 (w komplecie): Honeywell/MNG, Heimeier, Herz

Budowa i działanie

Siłownik działa na zasadzie elementu termo-rozszerzalnego: po podaniu sygnału sterującego element grzejny nagrzewa się, powodując rozszerzenie elementu rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu. Zawór zaczyna się otwierać po wstępnym podgrzaniu ok. 1,5 min (start z temperatury pokojowej), a skok maksymalny dla zasilania 24 V AC/DC osiąga po kolejnych około 2 min.

Logika pracy (wariant NZ – normalnie zamknięty)

• Bez zasilania: trzpień siłownika jest wsunięty, a zawór pozostaje zamknięty (zamykany sprężyną zaworu).
• Po podaniu napięcia: trzpień siłownika wysuwa się, a zawór otwiera się.

Funkcja „first open” (ułatwienie montażu)

• W siłownikach NZ funkcja „first open” (otwarty fabrycznie) ułatwia montaż i pozwala pozostawić zawory otwarte na czas płukania instalacji.
• Funkcja jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 min) w trakcie uruchomienia.

Podłączenie elektryczne

• Zasilanie/sterowanie: 24 V AC/DC (sterowanie 2-stawne; możliwe sterowanie PDM/TPI).
• Przewód fabryczny: 2 m, bezhalogenowy; przekrój 2 × 0,75 mm².
• Uwaga dla PDM/TPI: dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C.

Dane techniczne

• Napięcie zasilające: 24 V AC/DC +20 %...-10 %
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min
• Minimalna długość impulsu PDM/TPI (AC): 10 ms
• Zakres częstotliwości PDM/TPI (DC): 0…10 kHz
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Klasa ochrony (IEC 60730-1): III
• Kategoria przepięć: I (1500 V)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Czas przebiegu (2-stawne, łącznie z nagrzewaniem, 25°C): 4,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport/składowanie: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54
• Gwint przyłączeniowy: M30×1,5

Montaż

• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi typu klucze czy szczypce.
• Zdemontować osłonę ochronną z korpusu zaworu.
• Ręcznie przykręcić adapter zaworu, następnie umieścić siłownik pionowo na adapterze.
• Zamocować siłownik ręcznie, wywierając pionowy nacisk na adapter, aż do słyszalnego „kliknięcia”.
• Po zakończeniu montażu podłączyć napięcie zasilające.
• Siłowniki mogą być montowane w dowolnym położeniu (IP54).

Podsumowanie

Siemens STA121.65H20 to elektrotermiczny siłownik 24 V AC/DC w wersji NZ, o sile 125 N i skoku 6,5 mm, z fabrycznym 2-metrowym przewodem bezhalogenowym. Klasa szczelności IP54, widoczny wskaźnik 360° oraz funkcja „first open” sprawiają, że jest to wygodne i trwałe rozwiązanie do automatyzacji zaworów z przyłączem M30×1,5 w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Siłownik elektrotermiczny do zaworów, model STA121.65H20, wersja normalnie zamknięta (NC), z funkcją First-Open.
• Urządzenie elektryczne niskonapięciowe 24 V AC/DC. Zasilanie należy realizować wyłącznie z użyciem transformatora bezpieczeństwa dla wariantu AC zgodnego z EN 61558-2-6 lub zasilacza impulsowego dla wariantu DC zgodnego z EN 61558-2-16.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Przed montażem, demontażem lub podłączeniem należy odłączyć urządzenie od zasilania.
• Nie używać urządzenia z uszkodzonym kablem przyłączeniowym.
• Nie podłączać urządzenia do ciepłych rur.
• Montaż i demontaż należy wykonywać ręcznie, zgodnie z instrukcją producenta. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Podczas demontażu korpus zaworu może być gorący. Przed rozpoczęciem prac należy odczekać, aż urządzenie ostygnie.
• Urządzenie należy montować wyłącznie na kompatybilnych zaworach i adapterach przewidzianych przez producenta, z gwintem montażowym M30x1.5 lub odpowiednim adapterem wskazanym w dokumentacji.
• Siłownik może być montowany w dowolnym położeniu. Gwarantowany stopień ochrony obudowy IP54.
• Urządzenie posiada klasę ochronności III i powinno być użytkowane wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Zakres temperatury otoczenia podczas pracy: 0 °C do 50 °C. Produkt należy użytkować w środowisku bez kondensacji wilgoci.
• Siłownik w wersji NC posiada funkcję First-Open, która ułatwia montaż. Funkcja ta zostaje dezaktywowana podczas pierwszego zasilenia siłownika trwającego dłużej niż 6 minut.
• Produkt jest bezobsługowy i nie wymaga konserwacji.
• Nie wyrzucać z odpadami domowymi. Produkt należy przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich wytycznych dotyczących montażu i eksploatacji.
