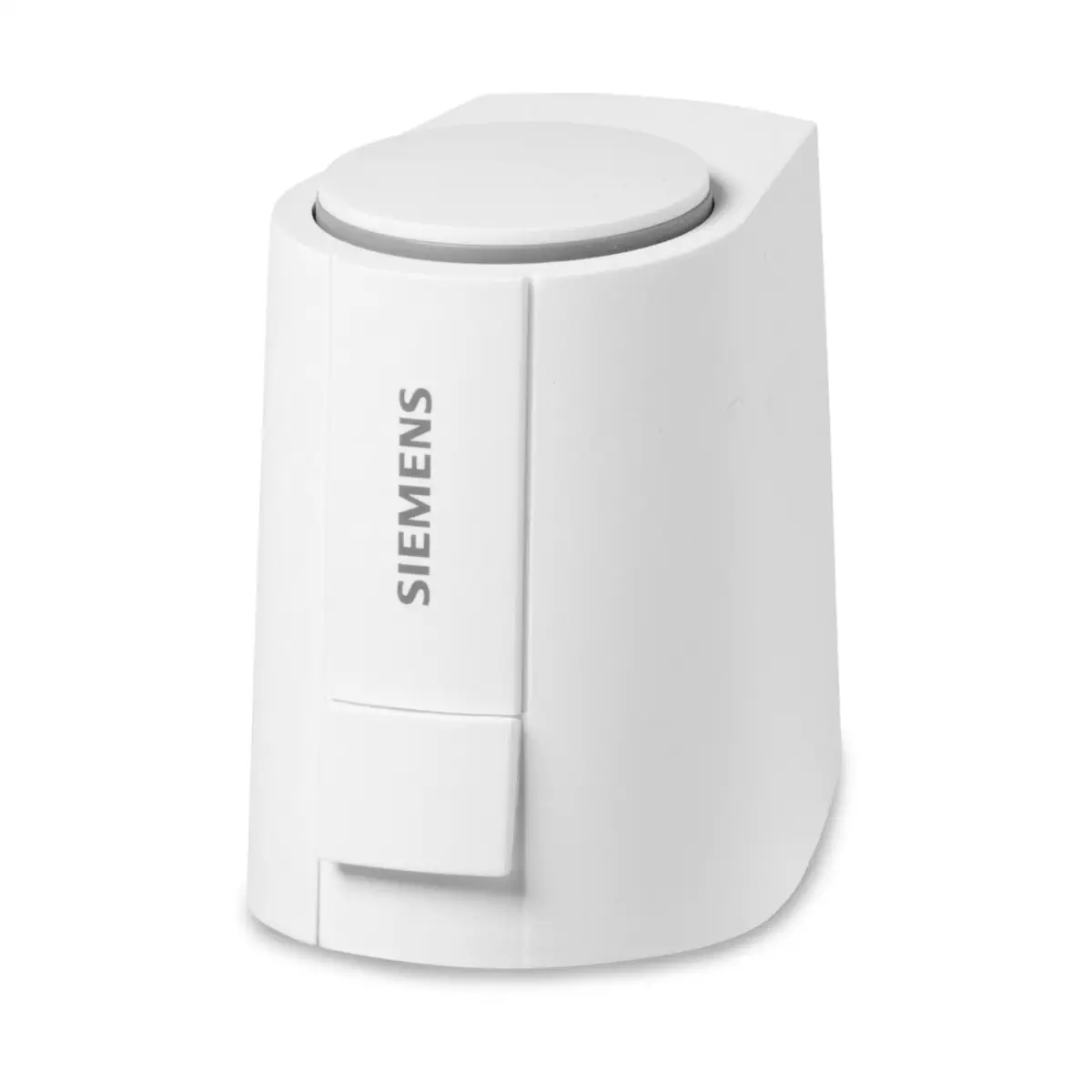

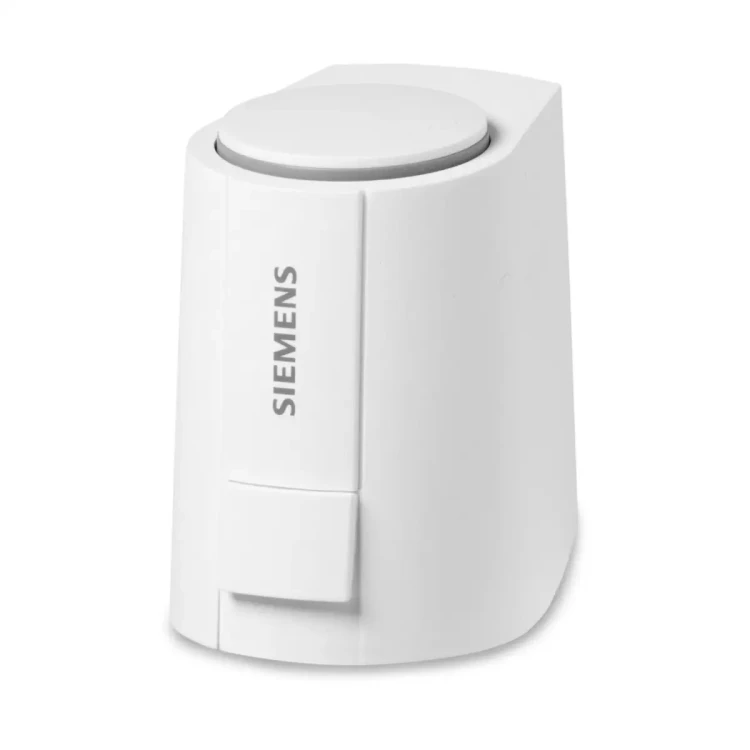

STA161.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 0..10 V, 24 V AC, 30s/mm, NZ, kabel 1 m

STA161.65L10 to elektrotermiczny siłownik Siemens ACVATIX™ przeznaczony do precyzyjnej regulacji zaworów w instalacjach HVAC. Model ten pracuje jako NZ (normalnie zamknięty) – w typowej aplikacji z zaworem Siemens oznacza to zawór zamknięty bez zasilania i otwierany po podaniu napięcia. Siłownik jest zasilany napięciem 24 V AC i sterowany sygnałem 0…10 V DC. Posiada detekcję skoku zaworu oraz widoczny wskaźnik położenia 360°.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: ACVATIX™
• Model: STA161.65L10
• Nr magazynowy: S55174-A214
• Typ: siłownik elektrotermiczny
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Sygnal sterujący: 0…10 V DC
• Napięcie zasilające: 24 V AC -10%…+20%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Detekcja skoku zaworu: tak
• Wskaźnik położenia: 360°
• Stopień ochrony obudowy: IP54
• Montaż: bezpośredni na zaworach ze złączem gwintowym M30×1,5 mm
• Kabel podłączeniowy: 1 m (z wtyczką)
• Konstrukcja: element termo-rozszerzalny, cicha praca, urządzenie bezobsługowe

Zastosowanie

STA161.65L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracy z zaworami Siemens, dla których zalecane są siłowniki STA..65.., w szczególności:

• VVI46.., VXI46.. – zawory strefowe
• VQP46.., VQI46.. – zawory PICV
• VPP46.., VPI46.. o skoku 5…5,5 mm – zawory PICV

Może być również montowany na zaworach innych producentów z użyciem odpowiednich adapterów (m.in. Beulco, COMAP, Danfoss, Giacomini, Honeywell/MNG, Heimeier, Herz, MMA Markaryd, Strawa, Vaillant, Watts (Cazzaniga)), zgodnie z wymaganiami montażowymi dla danego zaworu.

Budowa i działanie

Siłownik pracuje w technologii elektrotermicznej. Po doprowadzeniu sygnału sterującego nagrzewa się element grzejny, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu.

• Start ruchu zaworu: po wstępnym podgrzaniu ok. 1,5 min (przy włączeniu na zimno, temperatura pokojowa).
• Osiągnięcie skoku maksymalnego: po kolejnych ok. 2 min (dla wersji 24 V AC/DC).

Sterowanie 0…10 V DC

• Zakres sygnału: 0…10 V DC
• Rezystancja wejścia sterującego: 100 kΩ
• Czas przebiegu (sterowanie ciągłe, 25°C): 30 s/mm

Detekcja skoku zaworu i inicjalizacja

STA161.65L10 wykrywa skok zaworu i automatycznie dopasowuje aktywny zakres napięcia sterującego do faktycznego skoku, co umożliwia dokładniejsze wysterowanie i ogranicza jałową pracę napędu.

• Wariant NZ: siłownik jest fabrycznie otwarty dzięki funkcji „first open”.
• Podczas pierwszego uruchomienia (po podaniu napięcia roboczego) uruchamiana jest inicjalizacja oraz detekcja skoku.
• Czas inicjalizacji: łącznie ok. 25 minut (funkcja „first open” wyłączana po 6 minutach, a detekcja skoku kończy się po kolejnych ok. 19 minutach).

Podłączenie elektryczne

Siłownik jest dostarczany z kablem podłączeniowym 1 m (z wtyczką). Oznaczenia przewodów dla ST..161..:

• BU: GND
• RD: 0–10 V
• BK: AC 24 V

Dane techniczne

• Zasilanie: 24 V AC -10%…+20%, 50/60 Hz
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 320 mA przez maks. 2 min
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Kategoria przepięć (24 V): I (1500 V)
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Warunki pracy: 0…50°C, wilgotność <85% r.h. (bez kondensacji)
• Transport i składowanie: -25…50°C, wilgotność <85% r.h. (bez kondensacji)
• Waga: 0,111 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (IP54).
• Montaż bez użycia narzędzi (nie stosować kluczy ani szczypiec).
• Procedura montażu: ręcznie przykręcić adapter zaworu, ustawić siłownik pionowo na adapterze, następnie docisnąć do usłyszenia „kliknięcia”, po czym podłączyć zasilanie.

Podsumowanie

Siemens STA161.65L10 to elektrotermiczny siłownik 24 V AC do sterowania ciągłego 0…10 V DC, o skoku 6,5 mm i sile 125 N. Dzięki detekcji skoku zaworu, szczelnej obudowie IP54 oraz bezobsługowej, cichej pracy sprawdza się w aplikacjach wymagających stabilnej i precyzyjnej regulacji przepływu w instalacjach HVAC.
