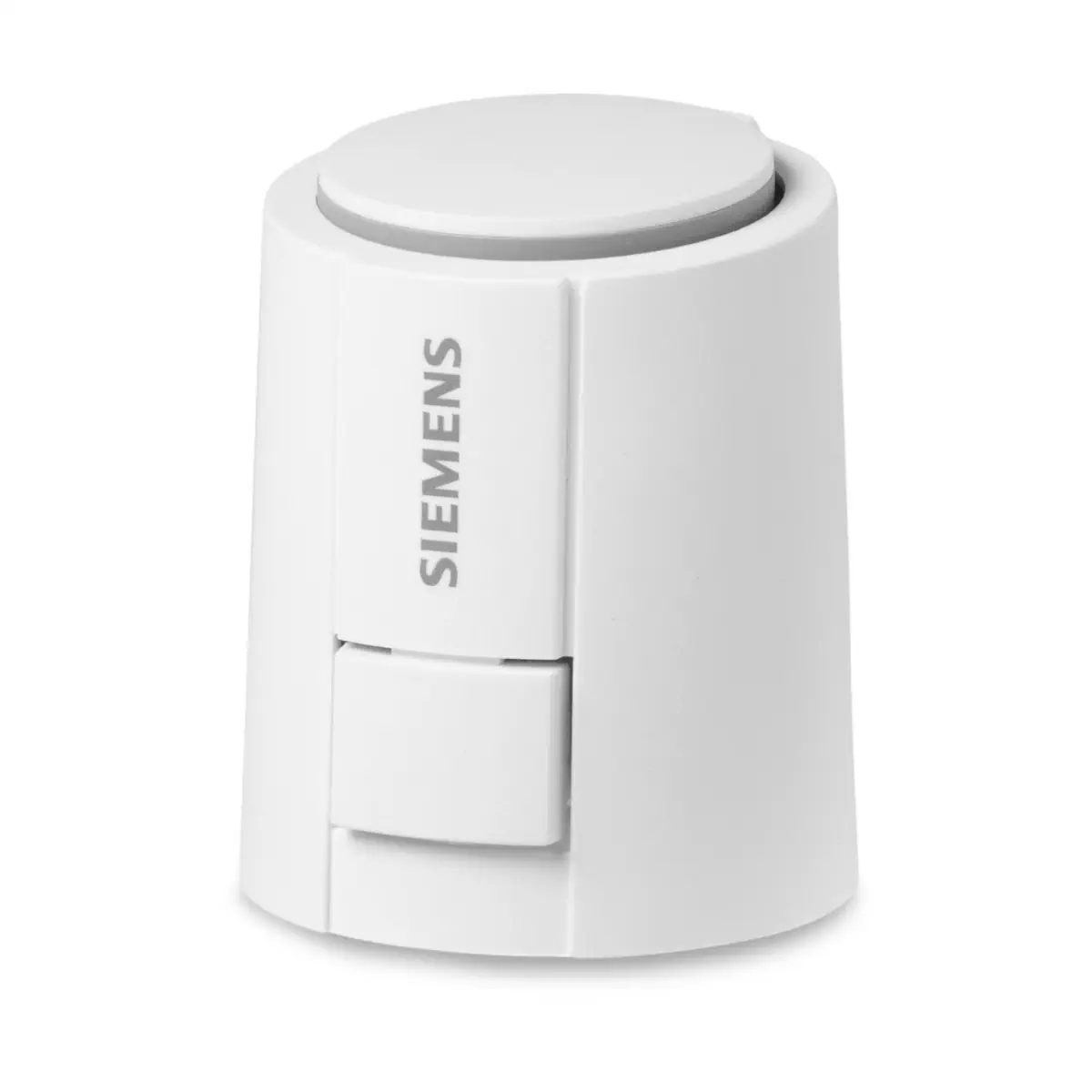

STA326.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny, 230 V AC, ok. 3,5 min, NZ, kabel 1 m, przełączniki pomocnicze

STA326.40L10 to siłownik elektrotermiczny Siemens ACVATIX™ przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Jest to wersja NZ (normalnie zamknięta) – bez zasilania zawór pozostaje zamknięty, a po podaniu napięcia siłownik pracuje w trybie 2-stawnym. Model wyróżnia się stopniem ochrony IP54, widocznym wskaźnikiem położenia 360° oraz przełącznikiem pomocniczym.

Najważniejsze cechy

• Producent: Siemens
• Model: STA326.40L10
• Nr magazynowy: S55174-A224
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Sygnał sterujący: 2-stawny
• Napięcie zasilające: AC 230 V ±10%, 50/60 Hz
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (2-stawny, z czasem nagrzewania, 25°C): 3,5 min
• Przełącznik pomocniczy: tak (obciążenie rezystancyjne 5 A, indukcyjne 1 A)
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5
• Stopień ochrony: IP54
• Wskaźnik położenia: widoczny w zakresie 360°
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2
• Klasa ochrony (230 V): II, kategoria przepięć: II (2500 V)

Zastosowanie

STA326.40L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracuje z zaworami Siemens, dla których zalecane są siłowniki STA..40.., m.in.:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VD1..CLC.. – zawory strefowe
• VPD..-135, VPE..-135, VPU..-135 – zawory grzejnikowe PICV
• VPP46.., VPI46.. (warianty o skoku 2,5 mm) – zawory PICV

Może być także montowany na zaworach innych producentów przy użyciu odpowiednich adapterów. Dla wybranych zaworów (Honeywell/MNG, Heimeier, Herz) przewidziano montaż z użyciem adaptera ASA80 (dostarczanego z siłownikiem).

Budowa i działanie

Siłownik działa w oparciu o element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, a rozszerzający się element wykonawczy przenosi skok bezpośrednio na trzpień zaworu. W trybie 2-stawnym pełny przebieg dla skoku 4,0 mm (wraz z nagrzewaniem) wynosi 3,5 min (dla 25°C).

Logika pracy NZ (normalnie zamknięty)

• Bez zasilania: zawór pozostaje w stanie zamkniętym.
• Po podaniu napięcia: siłownik wykonuje ruch roboczy, a zawór jest sterowany zgodnie z sygnałem 2-stawnym.

Funkcja „first open” (łatwy montaż)

Wersje NZ posiadają funkcję „first open” (otwarty fabrycznie), która ułatwia montaż niewielką siłą oraz pozwala pozostawić zawór otwarty na czas płukania instalacji. Funkcja ta jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 min.) podczas uruchomienia.

Montaż

• Pozycje montażu: siłownik może być montowany w dowolnym położeniu (IP54).
• Montaż na zaworze: bez użycia narzędzi (kluczy/szczypiec).
• Procedura: ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo → docisnąć do „kliknięcia” → podłączyć zasilanie.

Podłączenie elektryczne

• Zasilanie: AC 230 V, 50/60 Hz.
• Przełącznik pomocniczy: wbudowany (wyprowadzony przewodami), do sygnalizacji/sterowania pomocniczego.

Dane techniczne

• Napięcie zasilające: AC 230 V ±10%, 50/60 Hz
• Pobór mocy (ST..40..): 1,0 W
• Prąd rozruchowy (ST..32..): < 550 mA przez maks. 100 ms
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu 2-stawny (25°C): 3,5 min (włącznie z czasem nagrzewania)
• Dopuszczalna temperatura czynnika: 1…100°C
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Transport/składowanie: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (230 V): II wg IEC 60730-1
• Przełącznik pomocniczy: 5 A (obciążenie rezystancyjne), 1 A (obciążenie indukcyjne)

Podsumowanie

Siemens STA326.40L10 to elektrotermiczny siłownik 230 V AC do sterowania 2-stawnego, o sile 100 N i skoku 4,0 mm, przeznaczony do współpracy z wybranymi zaworami Siemens (w tym grzejnikowymi, strefowymi oraz PICV). Dzięki IP54, wskaźnikowi położenia 360°, funkcji „first open” oraz wbudowanemu przełącznikowi pomocniczemu sprawdza się w niezawodnej automatyce strefowej i grzejnikowej.
