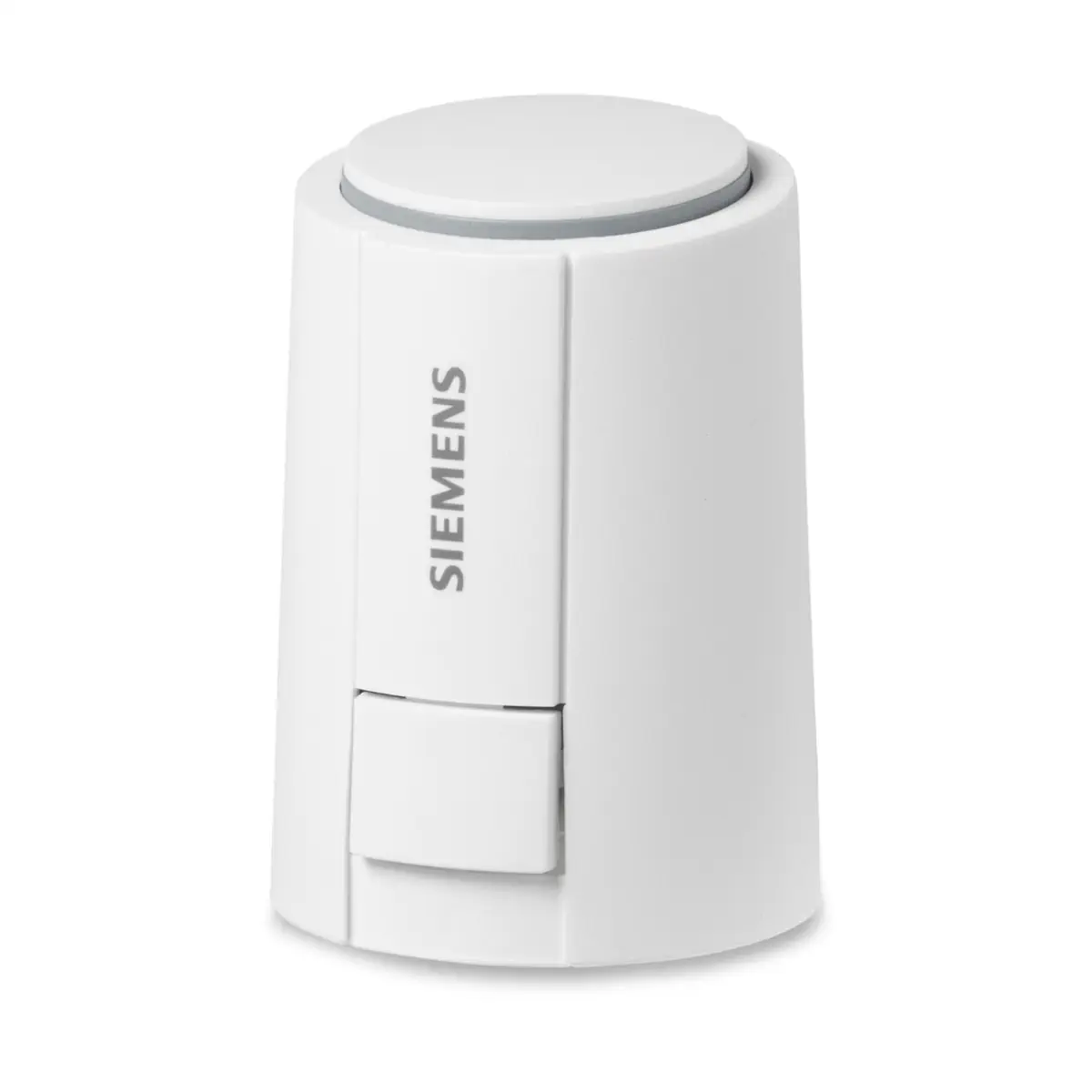

STA121.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NZ, kabel 1 m

STA121.65L10 to siłownik elektrotermiczny Siemens ACVATIX™ (wariant NZ – normalnie zamknięty) do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Pracuje z zasilaniem 24 V AC/DC i jest przystosowany do sterowania 2-stawnego (także PDM/TPI). Siłownik wykorzystuje element termo-rozszerzalny, pracuje cicho, jest bezobsługowy i posiada widoczny wskaźnik położenia 360°. Montaż odbywa się bezpośrednio na zaworach ze złączem gwintowym M30×1,5 (adapter ASA80 jest dostarczany wraz z siłownikiem).

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.65L10
• Nr magazynowy: S55174-A201
• Typ: siłownik elektrotermiczny do zaworów (grzejnikowych, strefowych i PICV)
• Zastosowanie: wewnątrz pomieszczeń
• Napięcie zasilające: 24 V AC/DC +20%…-10% (50/60 Hz dla wersji AC)
• Sygnał sterujący: 2-stawny (obsługa PDM/TPI)
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Kabel podłączeniowy: 1 m
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: 360° (widoczna pozycja trzpienia)
• Funkcja „first open”: ułatwia montaż (warianty NZ)
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2

Zastosowanie i kompatybilność

STA121.65L10 jest przeznaczony do współpracy z zaworami Siemens wymagającymi siłownika o skoku 6,5 mm, w szczególności:

• VVI46.., VXI46.. – zawory strefowe
• VQP46.., VQI46.. – zawory PICV 2-stawne
• VPP46.., VPI46.. (warianty o skoku 5…5,5 mm) – zawory PICV

Montaż na zaworach innych producentów jest możliwy z zastosowaniem odpowiedniego adaptera. Dodatkowo siłownik jest dostarczany z adapterem ASA80 (M30×1,5).

Budowa i działanie

Po podaniu sygnału sterującego element grzejny podnosi temperaturę wkładu, co powoduje rozszerzanie elementu rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu. Zawór zaczyna się otwierać po wstępnym podgrzaniu (ok. 1,5 min przy starcie z temperatury pokojowej), a skok maksymalny osiąga po kolejnych około 2 min (dla 24 V AC/DC).

Logika NZ (normalnie zamknięty)

• Bez zasilania: trzpień siłownika jest wsunięty; zawór (NZ) jest zamknięty pod wpływem własnej sprężyny.
• Po zasileniu: trzpień siłownika wysuwa się; zawór (NZ) otwiera się.

Funkcja „first open” (wariant NZ)

• Fabrycznie umożliwia łatwy montaż siłownika i pozostawienie zaworu otwartego na czas płukania instalacji.
• Funkcja jest wyłączana podczas pierwszego zasilenia siłownika (gdy zasilanie trwa dłużej niż 6 min).

Praca równoległa

• Możliwa jest praca kilku siłowników równolegle pod warunkiem wystarczającej obciążalności wyjścia regulatora.
• Nie stosować pracy równoległej z sygnałami PDM/TPI.

Podłączenie elektryczne

• ST..121.. (24 V AC/DC): 2-przewodowe zasilanie/sterowanie
• Kolory żył: BU (niebieski) – „-”, BN (brązowy) – „+”
• Przekrój przewodu: 2 × 0,75 mm²

Dane techniczne (STA121.65L10)

• Zasilanie: 24 V AC/DC +20%…-10%
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min.
• Czas przebiegu (2-stawne, z nagrzewaniem), 25°C: 4,5 min
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Warunki PDM/TPI (dla optymalnej regulacji): 5…40°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Stopień ochrony: IP54
• Klasa ochronności (24 V): III wg IEC 60730-1
• Znamionowa odporność na przepięcia (24 V): 1000 V
• Gwint przyłączeniowy: M30×1,5
• Masa: 0,110 kg

Montaż

• Siłownik można montować w dowolnym położeniu (zachowany stopień ochrony IP54).
• Przed montażem należy odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy/szczypiec) – montaż ręczny.
• Procedura: ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo na adapterze → docisnąć do „kliknięcia” → podłączyć zasilanie.

Podsumowanie

Siemens STA121.65L10 to elektrotermiczny siłownik 24 V AC/DC o skoku 6,5 mm i sile 125 N, w wersji NZ (zawór zamknięty bez zasilania), zaprojektowany do niezawodnej i cichej pracy w aplikacjach grzejnikowych, strefowych i PICV. Dzięki IP54, wskaźnikowi położenia 360° oraz funkcji „first open” montaż i eksploatacja w instalacjach wewnętrznych są proste i wygodne.
