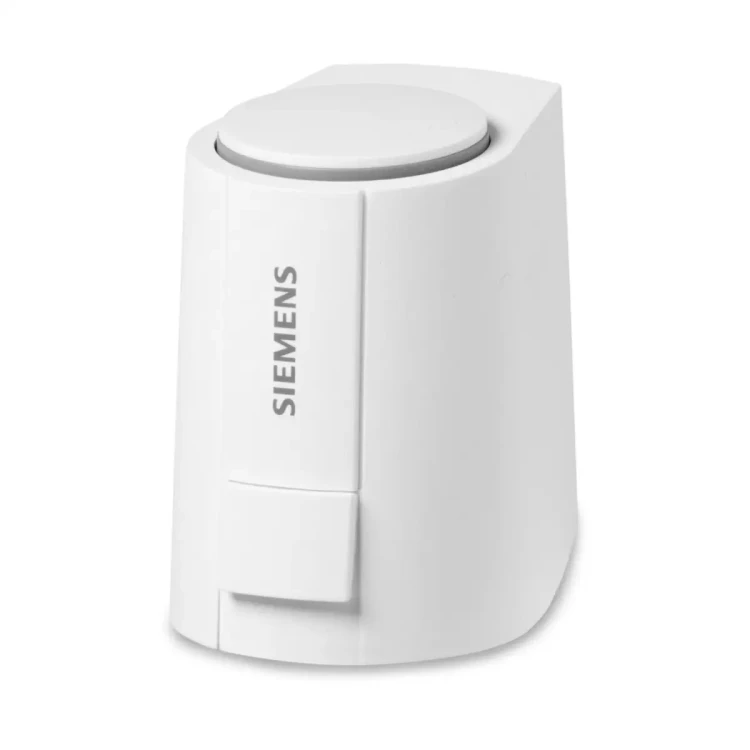

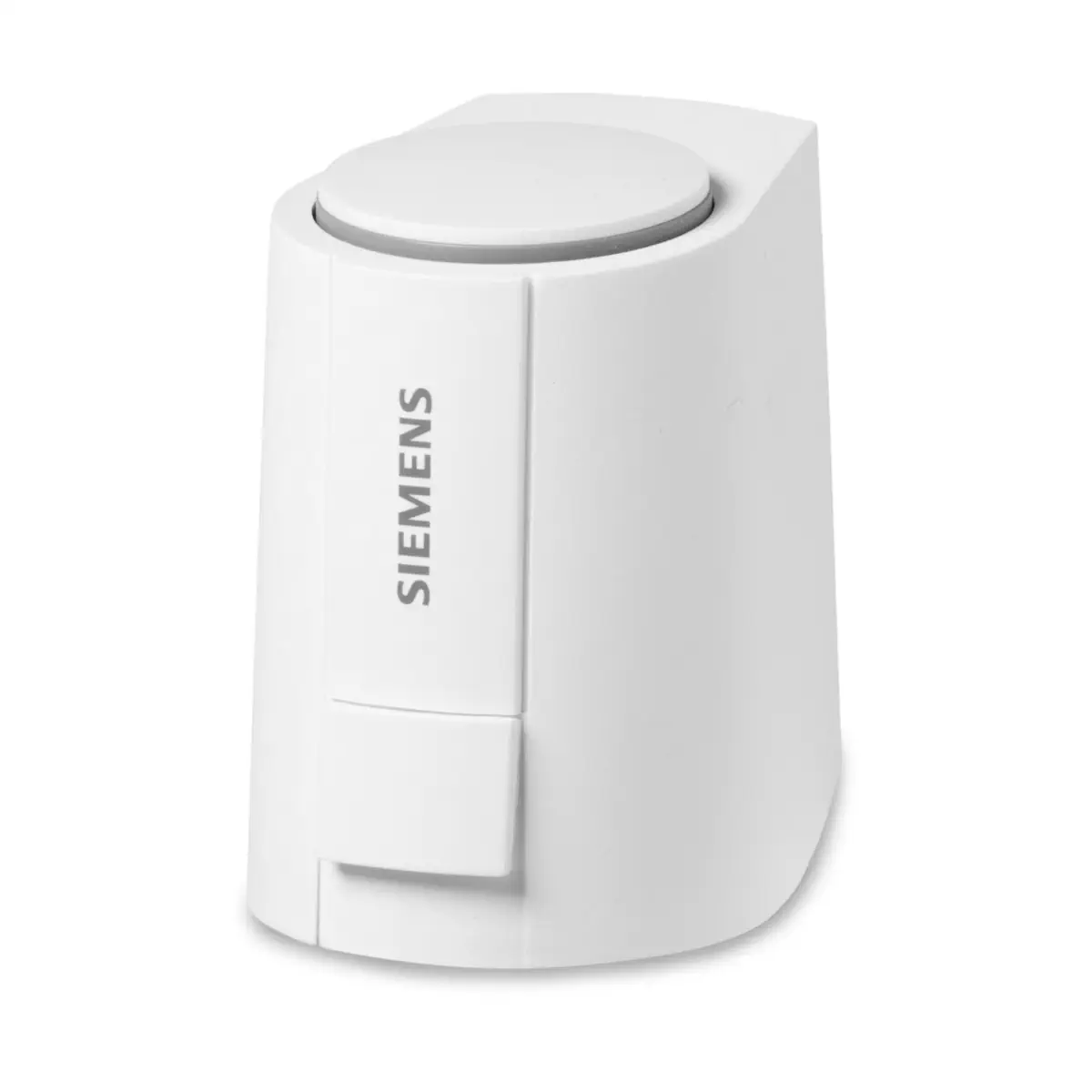

STA162.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 0..10 V, 24 V AC/DC, 30s/mm, NZ, kabel 1 m, sygnał zwrotny położenia

STA162.65L10 to elektrotermiczny siłownik Siemens z rodziny ACVATIX™, przeznaczony do precyzyjnego sterowania zaworami w instalacjach HVAC. Wersja ta pracuje z zasilaniem 24 V AC/DC i jest sterowana sygnałem ciągłym 0…10 V DC. Siłownik oferuje skok 6,5 mm oraz siłę nominalną 125 N, posiada detekcję skoku zaworu i elektroniczny sygnał zwrotny położenia, a dzięki klasie szczelności IP54 nadaje się do montażu w wymagających warunkach instalacyjnych (zastosowanie wewnątrz pomieszczeń).

Najważniejsze cechy

• Producent: Siemens
• Model: STA162.65L10
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Zasilanie: 24 V AC/DC +20%...-10% (50/60 Hz dla AC)
• Sygnał sterujący: 0…10 V DC
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Detekcja skoku zaworu: tak (automatyczne dopasowanie aktywnego zakresu napięcia sterującego)
• Sygnał zwrotny położenia: tak (wyjście napięciowe proporcjonalne do skoku zaworu)
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Montaż: bezpośredni na zaworach ze złączem gwintowym M30×1,5
• Kabel podłączeniowy: 1 m (z wtyczką)
• Praca: cicha, trwała konstrukcja, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2
• Klasa ochrony: III (dla 24 V)
• Kategoria przepięć: I (1500 V)

Zastosowanie

Siłownik STA162.65L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracy z zaworami Siemens wymagającymi siłowników o skoku 6,5 mm, w szczególności:

• zawory strefowe: VVI46.., VXI46..
• zawory PICV (2-stawne): VQP46.., VQI46..
• zawory PICV: VPP46.., VPI46.. o skoku 5…5,5 mm

Może być montowany na zaworach innych producentów przy użyciu odpowiednich adapterów. Adapter ASA80 (M30×1,5) jest dostarczany wraz z siłownikiem.

Funkcje i działanie

Sterowanie ciągłe 0…10 V DC

• Siłownik jest sterowany sygnałem 0…10 V DC (wejście o rezystancji 100 kΩ).
• Prędkość ruchu dla sterowania ciągłego (przy 25°C): 30 s/mm.
• Napęd wykorzystuje element termo-rozszerzalny; po podaniu sygnału sterującego element grzejny podnosi temperaturę, a skok jest przenoszony bezpośrednio na trzpień zaworu.
• Zawór zaczyna się otwierać po wstępnym podgrzaniu trwającym ok. 1,5 min (dla siłownika w temperaturze pokojowej).

Detekcja skoku zaworu (samodopasowanie)

• Siłownik określa skok zaworu i automatycznie dopasowuje aktywny zakres napięcia sterującego.
• Zapobiega to jałowej pracy napędu i pozwala wykorzystać pełny zakres napięcia ze sterownika do regulacji przepływu.
• Przekroczenie skoku ok. 0,5 mm wspiera niezawodne zamknięcie siłownika z zaworem w całym okresie eksploatacji (wskaźnik położenia może wówczas lekko wystawać).

Inicjalizacja i funkcja „first open” (wariant NZ)

• Warianty NZ posiadają funkcję „first open” (otwarty fabrycznie), ułatwiającą montaż oraz pozostawienie zaworów otwartych na czas płukania instalacji.
• Podczas pierwszego uruchomienia (po podaniu napięcia roboczego) wykonywana jest inicjalizacja z detekcją skoku zaworu; cały proces trwa ok. 25 min.
• Funkcja „first open” jest wyłączana po pierwszym zasileniu trwającym dłużej niż 6 min, a wykrywanie skoku zaworu kończy się po kolejnych ok. 19 min.

Elektroniczny sygnał zwrotny położenia

STA162.65L10 udostępnia wyjście napięciowe informujące o położeniu:

• < 0,5 V: bez funkcji lub brak kontaktu
• 1…9 V: sygnał proporcjonalny do skoku zaworu (1 V: trzpień całkowicie wysunięty, 9 V: trzpień całkowicie wsunięty)
• > 9,5 V: błąd wewnętrzny
• Podczas inicjalizacji: wyjście napięciowe 5 V

Podłączenie elektryczne

Przewody siłownika (schemat dla wersji 24 V AC/DC z sygnałem sterującym i zwrotnym):

• BK: AC/DC 24 V
• BU: GND
• RD: 0…10 V (sygnał sterujący)
• YE: Feedback (sygnał zwrotny położenia)

Dane techniczne

• Napięcie zasilające: 24 V AC/DC +20%...-10%
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 320 mA przez maks. 2 min.
• Rezystancja wejścia sterującego: 100 kΩ
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Czas przebiegu (sterowanie ciągłe, 25°C): 30 s/mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Stopień ochrony obudowy: IP54
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Masa: 0,111 kg

Montaż

• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy, szczypiec).
• Zdjąć osłonę ochronną z korpusu zaworu.
• Ręcznie przykręcić adapter zaworu, następnie umieścić siłownik pionowo na adapterze.
• Zamocować siłownik ręcznie, wywierając pionowy nacisk na adapter, aż do słyszalnego „kliknięcia”.
• Siłownik może być montowany w dowolnym położeniu; stopień ochrony IP54 jest gwarantowany.

Podsumowanie

Siemens STA162.65L10 to elektrotermiczny siłownik 24 V AC/DC ze sterowaniem 0…10 V DC, skokiem 6,5 mm i siłą 125 N, wyposażony w detekcję skoku zaworu oraz sygnał zwrotny położenia. Dzięki IP54, wskaźnikowi położenia 360° i bezobsługowej, cichej pracy stanowi praktyczne rozwiązanie do precyzyjnej regulacji w instalacjach HVAC z zaworami o skoku 6,5 mm.
