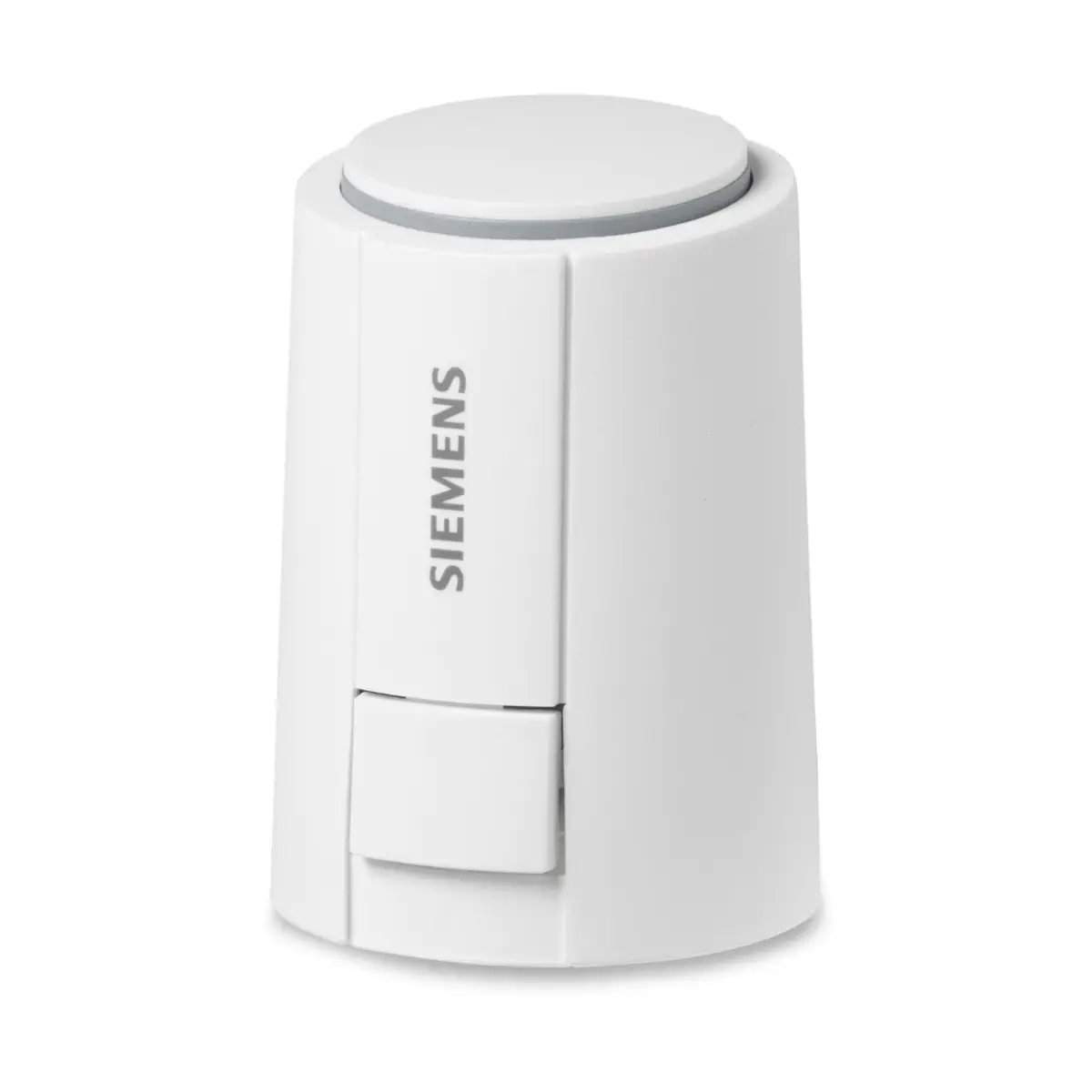

STA321.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NZ, kabel 1 m

STA321.65L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Wersja ta jest zasilana napięciem 230 V AC i pracuje ze sterowaniem 2-stawnym (ON/OFF). Siłownik zapewnia siłę nominalną 125 N oraz skok 6,5 mm, ma klasę szczelności IP54 i jest przystosowany do bezpośredniego montażu na zaworach z gwintem M30×1,5. Model wyposażony jest w kabel podłączeniowy 1 m oraz widoczny wskaźnik położenia 360°.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.65L10
• Nr magazynowy: S55174-A200
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Zastosowanie: do zaworów grzejnikowych, strefowych i PICV (zastosowanie wewnątrz pomieszczeń)
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Sterowanie: 2-stawne (ON/OFF)
• Pozycja bez zasilania: NZ (normalnie zamknięty)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Kabel podłączeniowy: 1 m
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Praca: trwała konstrukcja, cicha praca, urządzenie bezobsługowe

Zastosowanie

Siłownik STA321.65L10 jest przeznaczony do pracy na zaworach Siemens, m.in.:

• zawory strefowe: VVI46.., VXI46.. (dla pewnego działania zalecane są siłowniki STA/STP..65..)
• zawory PICV: VQP46.., VQI46..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm – współpraca z siłownikami STA/STP..65..)

Może być także montowany na zaworach innych producentów, przy zastosowaniu odpowiednich adapterów. Adapter ASA80 (M30×1,5) jest dostarczany wraz z siłownikiem.

Budowa i działanie

STA321.65L10 wykorzystuje element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny nagrzewa się, co powoduje rozszerzenie elementu i przeniesienie skoku bezpośrednio na trzpień zaworu. Siłownik jest przeznaczony do pracy bezobsługowej i charakteryzuje się cichą pracą.

Funkcja „first open” (wariant NZ)

• Wersje NZ posiadają funkcję „first open” (otwarty fabrycznie), ułatwiającą montaż i umożliwiającą pozostawienie zaworów otwartych np. na czas płukania instalacji.
• Funkcja „first open” jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 min).

Sterowanie i czasy pracy (2-stawne)

• Po załączeniu napięcia (z uwzględnieniem czasu nagrzewania) zawór jest równomiernie otwierany przez ruch trzpienia.
• Po wyłączeniu napięcia (po czasie podtrzymania) zawór jest równomiernie zamykany przez siłę zamykającą sprężyny.
• Czas przebiegu (łącznie z czasem nagrzewania), skok 6,5 mm, 230 V, przy 25°C: 4,5 min.
• Możliwa jest praca równoległa kilku siłowników, pod warunkiem wystarczającej obciążalności wyjścia regulatora (nie stosować z sygnałami PDM/TPI).

Montaż

• Gwint przyłączeniowy: M30×1,5
• Pozycja montażu: dowolna (gwarantowany stopień ochrony IP54)
• Montaż bez narzędzi: nie używać kluczy ani szczypiec
• Sposób montażu: ręcznie przykręcić adapter zaworu, następnie umieścić siłownik pionowo na adapterze i zamocować, wywierając pionowy nacisk aż do słyszalnego „kliknięcia”

Podłączenie elektryczne

• Zasilanie: 230 V AC
• Kabel fabryczny: 1 m
• Przekrój przewodu: 2 × 0,75 mm²
• Oznaczenia kolorów przewodów (wg schematów): BU (niebieski), BN (brązowy)

Dane techniczne

• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Pobór mocy (warianty ST..65..): 1,2 W
• Prąd rozruchowy (STA32..): < 550 mA przez maks. 100 ms
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca, bez kondensacji): < 85% r.h.
• Transport / składowanie: -25…50°C, < 85% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa ochronności (230 V): II wg IEC 60730-1
• Kategoria przepięć (230 V): II (2500 V)
• Stopień zanieczyszczenia: klasa 2
• Przełącznik pomocniczy: brak
• Sygnał zwrotny położenia: brak
• Detekcja skoku zaworu: brak

Podsumowanie

Siemens STA321.65L10 to wytrzymały siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, o sile 125 N i skoku 6,5 mm, przeznaczony do zastosowań wewnątrz budynków w instalacjach HVAC. Dzięki szczelności IP54, wskaźnikowi położenia 360°, funkcji „first open” (wariant NZ) oraz szybkiemu montażowi na M30×1,5 jest praktycznym rozwiązaniem do automatyzacji zaworów strefowych i PICV.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Siłownik elektrotermiczny do stosowania wyłącznie wewnątrz pomieszczeń.
• Model STA321.65L10 jest przeznaczony do pracy z napięciem AC 230 V, 50/60 Hz, w zakresie tolerancji +10% / -10%.
• Urządzenie elektryczne. Przed montażem, demontażem i instalacją należy odłączyć zasilanie sieciowe oraz zabezpieczyć je przed przypadkowym ponownym włączeniem.
• Instalację elektryczną może wykonywać wyłącznie autoryzowany fachowiec zgodnie z obowiązującymi przepisami krajowymi.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych rurach lub gorących przewodach rurowych.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Urządzenie należy użytkować wyłącznie w nienagannym stanie technicznym i zgodnie z przeznaczeniem jako siłownik do małych zaworów. Producent nie odpowiada za inne użytkowanie lub przeróbki.
• Montaż wykonywać wyłącznie ręcznie. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Podczas demontażu korpus zaworu może być gorący. Przed zdjęciem siłownika należy odczekać, aż urządzenie ostygnie.
• Model STA321.65L10 jest wersją NC (normalnie zamkniętą). Funkcja First-Open jest aktywna fabrycznie i zostaje dezaktywowana podczas pierwszego zasilenia siłownika przez czas dłuższy niż 6 minut.
• Stopień ochrony obudowy wynosi IP54. Ochrona obowiązuje przy prawidłowym montażu zgodnym z dokumentacją producenta.
• Urządzenie należy eksploatować w temperaturze otoczenia od 0°C do 50°C oraz przechowywać w temperaturze od -25°C do 50°C.
• Nie wyrzucać urządzenia do odpadów domowych. Produkt należy przekazać do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego lub do wyspecjalizowanego sprzedawcy, zgodnie z lokalnymi przepisami.
