STA121.65L20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NZ, kabel 2 m

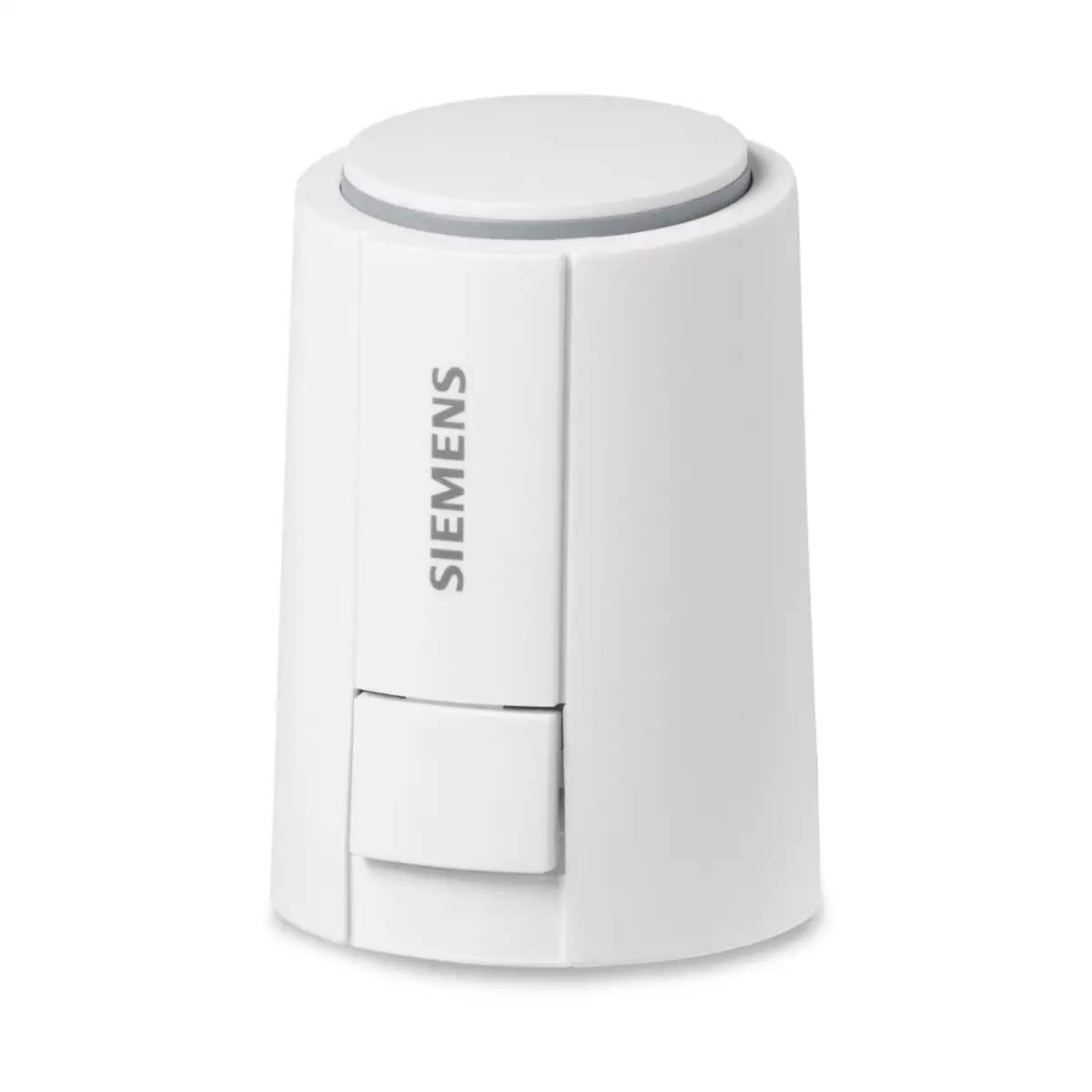

Siemens STA121.65L20 to siłownik elektrotermiczny ACVATIX™ do sterowania zaworami w instalacjach HVAC (zastosowanie wewnątrz pomieszczeń). Pracuje z zasilaniem 24 V AC/DC i realizuje sterowanie 2-stawne (również z regulatorów wykorzystujących PDM/TPI). Siłownik ma skok 6,5 mm i siłę nominalną 125 N, a dzięki przyłączu M30×1,5 umożliwia bezpośredni montaż na zaworach z takim gwintem. Wersja L20 posiada kabel podłączeniowy 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STA121.65L20
• Rodzina: ACVATIX™
• Typ: siłownik elektrotermiczny
• Zastosowanie: do zaworów grzejnikowych, zaworów strefowych i zaworów PICV (wewnątrz pomieszczeń)
• Zasilanie: 24 V AC/DC +20%…-10% (50/60 Hz dla AC)
• Sygnał sterujący: 2-stawny, PDM/TPI
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Stopień ochrony obudowy: IP54
• Przyłącze montażowe: gwint M30×1,5
• Widoczny wskaźnik położenia: 360°
• Budowa: element termo-rozszerzalny
• Funkcja: „first open” (dla wariantu NZ)
• Kabel podłączeniowy: 2 m
• Stopień zanieczyszczenia: klasa 2

Zastosowanie

STA121.65L20 jest przeznaczony do pracy na zaworach Siemens oraz na zaworach innych producentów (z zastosowaniem odpowiednich adapterów). Siłownik może być montowany bezpośrednio na zaworach ze złączem gwintowym M30×1,5.

Adapter ASA80 jest dostarczany wraz z siłownikiem i może być wykorzystywany do montażu na wybranych zaworach innych producentów (zgodnie z wymaganiami montażowymi).

Budowa i działanie

Siłownik działa w oparciu o element grzejny oraz element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzenie elementu rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu.

• Start otwierania (zimny siłownik, temperatura pokojowa): po wstępnym podgrzaniu ok. 1,5 min.
• Osiągnięcie skoku maksymalnego (24 V AC/DC): po kolejnych ok. 2 min.
• Czas przebiegu (2-stawny, 25°C, łącznie z czasem nagrzewania): 4,5 min (dla skoku 6,5 mm, 24 V)

Konstrukcja jest trwała, cicha i bezobsługowa.

Funkcja „first open” (wariant NZ)

Siłownik STA121.65L20 (NZ) posiada fabrycznie włączoną funkcję „first open”, która ułatwia montaż siłownika na zaworze niewielką siłą oraz pozwala pozostawić zawór otwarty na czas płukania instalacji przed uruchomieniem. Funkcja ta jest wyłączana podczas pierwszego zasilenia (przy zasileniu dłuższym niż 6 minut).

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC
• Przewody (wersja 24 V AC/DC, 2-stawna): 2-żyłowe
• Przekrój przewodu (kabel połączeniowy): 2 × 0,75 mm²

Dane techniczne

• Napięcie zasilające: 24 V AC/DC +20%…-10%
• Pobór mocy (dla wersji 6,5 mm): 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min.
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Warunki pracy: 0…50°C, <85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport i składowanie: -25…50°C, <85% r.h. (bez kondensacji)
• Pozycje montażu: dowolne (gwarantowany IP54)
• Masa: 0,110 kg

Montaż

• Przed montażem odłączyć napięcie zasilające.
• Montaż bez użycia narzędzi (nie używać kluczy ani szczypiec).
• Ręcznie przykręcić adapter zaworu, następnie osadzić siłownik pionowo i docisnąć do momentu „kliknięcia”.
• Po zakończeniu montażu podłączyć zasilanie.

Podsumowanie

Siemens STA121.65L20 to solidny siłownik elektrotermiczny 24 V AC/DC o skoku 6,5 mm i sile 125 N, przeznaczony do sterowania zaworami w instalacjach HVAC. Stopień ochrony IP54, wskaźnik położenia 360°, bezpośredni montaż na M30×1,5 oraz kabel 2 m sprawiają, że jest to praktyczne rozwiązanie do strefowej regulacji przepływu wody w budynkach.
