STA321.65L20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NZ, kabel 2 m

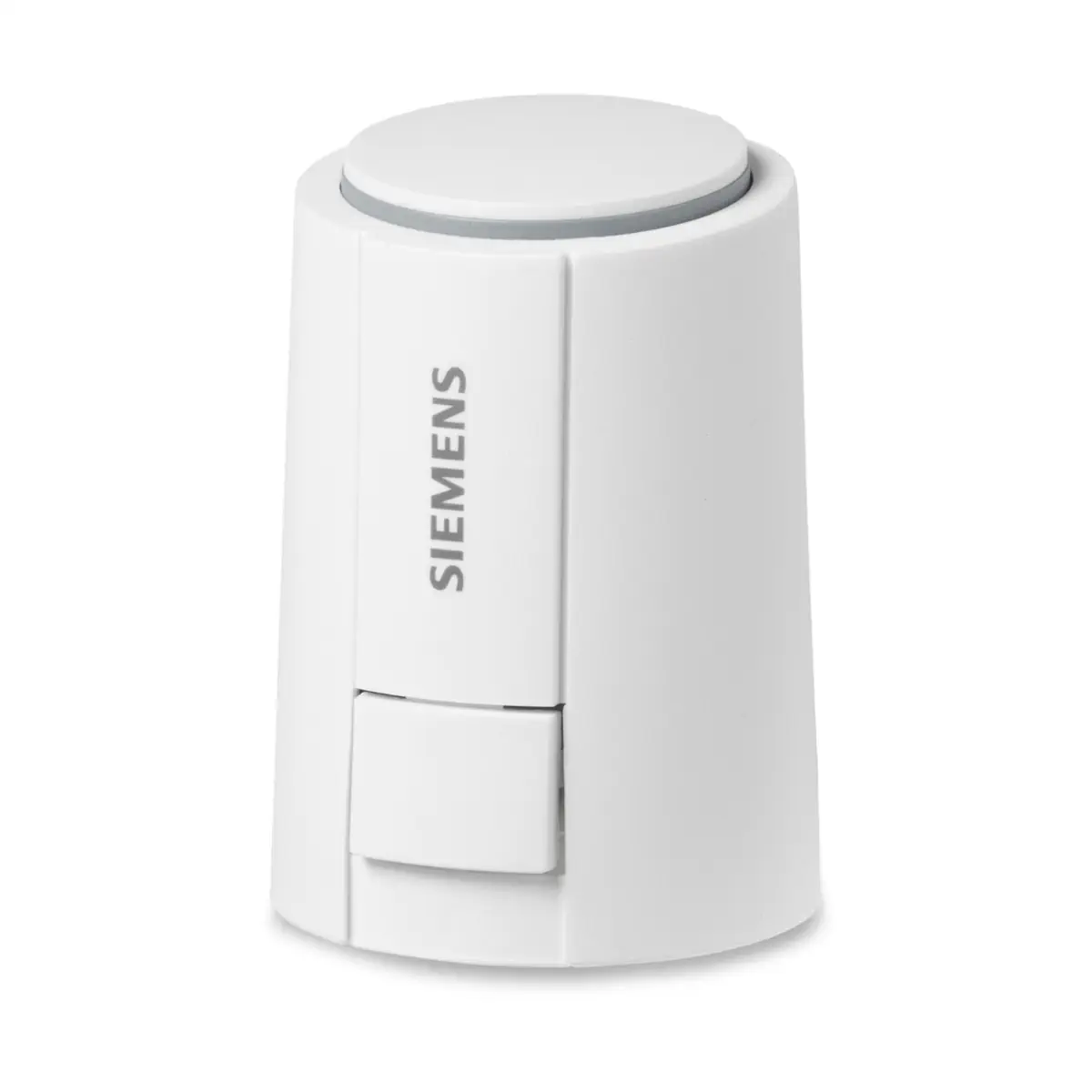

STA321.65L20 to siłownik elektrotermiczny ACVATIX™ firmy Siemens, przeznaczony do automatycznego sterowania zaworami w instalacjach grzewczych/chłodniczych. Wersja NZ (normalnie zamknięta) pracuje w trybie 2-stawnym i jest zasilana napięciem AC 230 V. Siłownik oferuje siłę nominalną 125 N i skok 6,5 mm, a dzięki kablowi przyłączeniowemu 2 m oraz bezpośredniemu montażowi na gwincie M30×1,5 zapewnia szybki i wygodny montaż. Obudowa o stopniu ochrony IP54 oraz 360° wskaźnik położenia ułatwiają uruchomienie i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: STA321.65L20
• Nr magazynowy: S55174-A204
• Typ: siłownik elektrotermiczny do zaworów
• Pozycja bez zasilania: NZ (zawór zamknięty bez zasilania)
• Sygnał sterujący: 2-stawny
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Pobór mocy: 1,2 W
• Stopień ochrony obudowy: IP54
• Gwint przyłączeniowy: M30×1,5
• Kabel podłączeniowy: 2 m, przekrój 2 × 0,75 mm²
• Widoczny wskaźnik położenia: 360°
• Technologia działania: element termo-rozszerzalny
• Funkcja „first open”: ułatwia montaż siłownika NZ i pozostawienie zaworów otwartych na czas płukania instalacji
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2
• Klasa ochronności (IEC 60730-1): II
• Kategoria przepięć: II (2500 V)

Zastosowanie

Siłownik STA321.65L20 jest przeznaczony do zastosowań wewnątrz pomieszczeń i współpracy z zaworami Siemens (zgodnie z listą urządzeń współpracujących dla siłowników o skoku 6,5 mm), w szczególności:

• zawory strefowe: VVI46.., VXI46..
• zawory PICV: VQP46.., VQI46..

Może być również montowany na zaworach innych producentów przy zastosowaniu odpowiednich adapterów (wyposażenie dodatkowe). Adapter ASA80 jest dostarczany wraz z siłownikiem. Dla wybranych producentów przewidziano montaż z użyciem ASA80:

• Honeywell/MNG
• Heimeier
• Herz

Budowa i działanie

STA321.65L20 to siłownik elektrotermiczny: po doprowadzeniu zasilania nagrzewa się element grzejny, a element termo-rozszerzalny zwiększa swoją objętość i przenosi ruch bezpośrednio na trzpień zaworu. Rozwiązanie jest ciche i bezobsługowe.

Logika pracy (NZ – normalnie zamknięty)

• Bez zasilania: trzpień siłownika jest wsunięty, a zawór (NZ) jest zamknięty pod wpływem własnej sprężyny.
• Po podaniu zasilania: trzpień siłownika wysuwa się, a zawór (NZ) otwiera się.

Czas reakcji

• Zawór zaczyna się otwierać po wstępnym podgrzaniu ok. 1,5 min (dla siłownika w stanie „zimnym”).
• Skok maksymalny osiągany jest po kolejnych ok. 3 min (dla wersji 230 V AC).
• Czas przebiegu (2-stawny), 6,5 mm przy 25°C: 4,5 min (łącznie z czasem nagrzewania).

Funkcja „first open” (dla NZ)

• Funkcja jest włączona fabrycznie w siłownikach NZ, aby ułatwić montaż i umożliwić pozostawienie zaworów otwartych na czas płukania instalacji.
• Jest wyłączana podczas pierwszego zasilenia siłownika (przez dłużej niż 6 min.) podczas uruchomienia.

Podłączenie elektryczne

• Zasilanie: 230 V AC (2-stawny).
• Przewody: BU (niebieski), BN (brązowy).
• Prąd rozruchowy (STA32..): < 550 mA przez maks. 100 ms.

Dane techniczne

• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,2 W
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Czas przebiegu (2-stawny), 6,5 mm przy 25°C: 4,5 min (z czasem nagrzewania)
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Warunki transportu i składowania: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Klasa ochronności: II wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 230 V): 2500 V
• Kabel: 2 m, 2 × 0,75 mm²

Montaż

• Siłowniki mogą być montowane w dowolnym położeniu; gwarantowany stopień ochrony IP54.
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy/szczypiec) – montaż jest przewidziany ręcznie.
• Procedura: zdjąć osłonę z korpusu zaworu → ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo → docisnąć do usłyszenia „kliknięcia” → podłączyć zasilanie.

Podsumowanie

Siemens STA321.65L20 to solidny siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, w wersji NZ (zawór zamknięty bez zasilania). Siła 125 N, skok 6,5 mm, szczelna obudowa IP54, wskaźnik położenia 360° oraz przewód 2 m czynią go praktycznym wyborem do aplikacji z zaworami strefowymi i PICV, gdzie liczy się cicha praca i prosty montaż na przyłączu M30×1,5.
