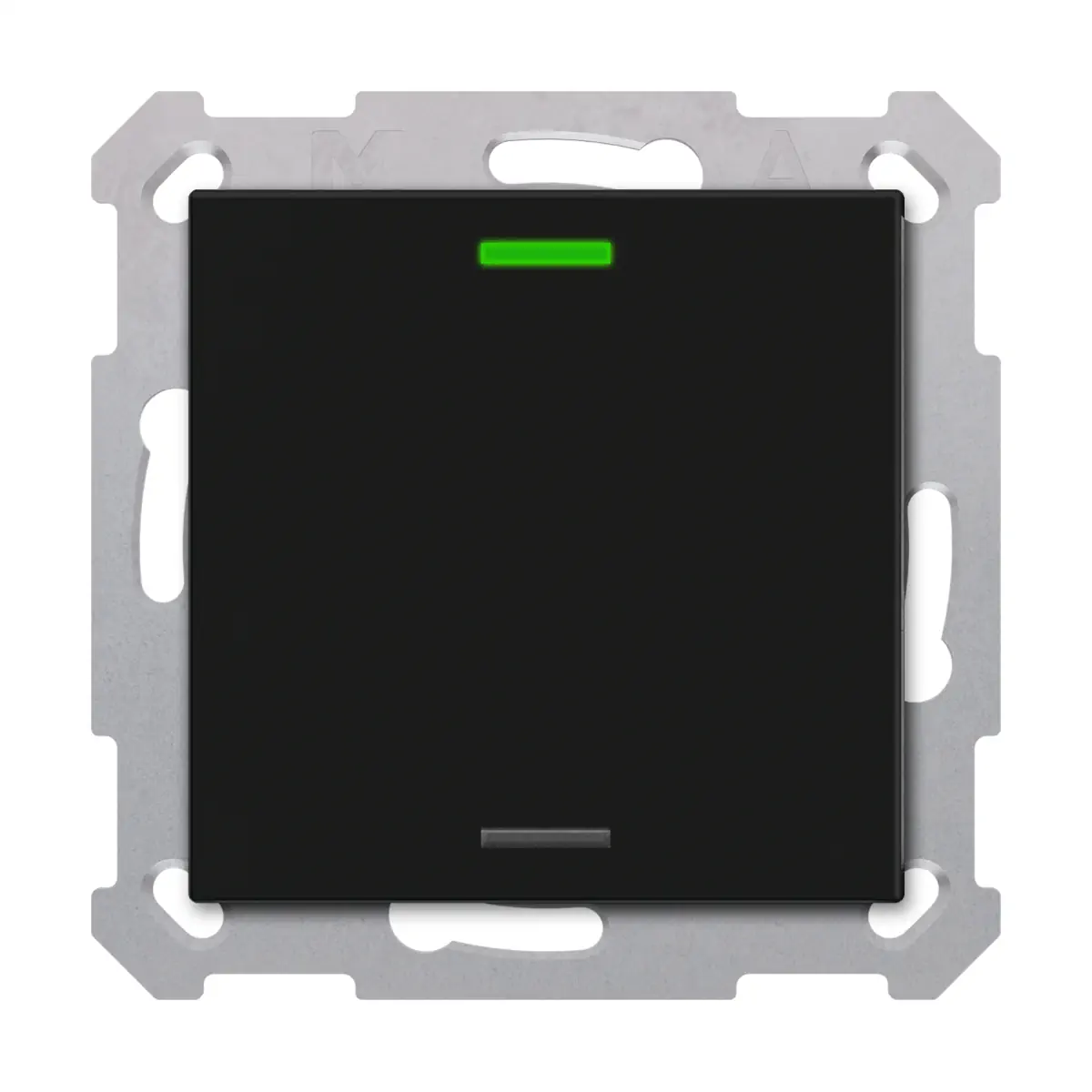

TAL-5501006.02S KNX przycisk Light 55 1-krotny, RGBW, neutralny, czarny mat, z funkcją Secure

TAL-5501006.02S to neutralny przycisk KNX serii Taster Light 55, wyposażony w 2 diody statusowe RGBW i przeznaczony do montażu w programach osprzętu 55 mm różnych producentów. Wersja Schwarz matt z oznaczeniem Neutral oferuje 1 parę przycisków / 2 pola przyciskowe, ułożone pionowo i konfigurowalne jako para klawiszy lub pojedyncze przyciski. Model obsługuje KNX Data Secure, ma zintegrowany sprzęgacz magistralny oraz 4 bloki logiki.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-5501006.02S
• Typ: przycisk KNX Taster Light 55
• Układ przycisków: 1 para przycisków / 2 pola przyciskowe
• Kolor: czarny matowy
• Symbol: Neutral
• KNX Secure: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Konfiguracja klawiszy: jako para przycisków lub pojedyncze przyciski
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Diody statusowe: 2 x RGBW
• Sterowanie jasnością LED przez obiekt dzień/noc lub obiekt jasności
• Bloki logiki: 4
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-5501006.02S przeznaczony jest do realizacji funkcji sterujących w systemie KNX. Obsługuje:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model jest dopasowany do programów osprzętu 55 mm, między innymi:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pola przyciskowe ułożone pionowo.
• Możliwość ustawienia jako para przycisków lub pojedyncze przyciski.
• Obsługa trybu jedno- i dwuprzyciskowego dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.

Funkcje KNX

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłanie wartości”.
• Możliwość przełączania do 4 wartości lub scen.
• Krótki i długi nacisk z wykorzystaniem 2 obiektów.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

LED statusowe i logika

• 2 diody statusowe RGBW przypisane do pary przycisków.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Urządzenie posiada 4 bloki logiki.

Podłączenie KNX i okablowanie

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Przyłącze KNX: złącze wtykowe KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy
• Zintegrowany sprzęgacz magistralny

Dane techniczne

• Numer katalogowy: TAL-5501006.02S
• EAN / GTIN: 4251916115159
• Kolor: Schwarz matt / czarny matowy
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Waga netto: 0,039 kg
• Waga brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Liczba przycisków: 1 para przycisków / 2 pola przyciskowe
• Liczba LED: 2 x RGBW (status)
• Symbol: Neutral
• KNX Secure: KNX Data Secure
• Temperatura pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Rodzaj montażu: podtynkowy (UP)
• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym Tragring A
• Pozycja montażowa: dowolna

Podsumowanie

MDT TAL-5501006.02S to przycisk KNX Taster Light 55 z 1 parą przycisków, 2 diodami statusowymi RGBW i obsługą KNX Data Secure. Model w wersji czarny mat / Neutral oferuje szeroki zakres funkcji KNX, 4 bloki logiki, kompatybilność z wieloma programami osprzętu 55 mm oraz montaż podtynkowy z dołączonym pierścieniem nośnym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 1-fach, RGBW, Schwarz matt, Neutral, Secure, model TAL-5501006.02S.
• Urządzenie przeznaczone jest do systemu KNX i współpracuje z magistralą KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Produkt należy podłączać wyłącznie do instalacji KNX zgodnej z podanymi parametrami elektrycznymi. Zastosowanie niewłaściwego napięcia lub nieprawidłowe podłączenie może spowodować nieprawidłowe działanie urządzenia.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośredni kontakt z wodą i nadmierną wilgocią.
• Nie używać urządzenia w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%.
• Produkt użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia podczas pracy: 0…45°C.
• Temperatura przechowywania: od -20 do +55°C.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP Montage) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Montaż urządzenia należy wykonywać zgodnie z przeznaczeniem i dokumentacją produktu. Dopuszczalna pozycja montażu: dowolna.
• Podłączenie KNX realizowane jest przez zacisk wtykowy KNX. Stosować przewody jednodrutowe o średnicy 0,6…0,8 mm zgodnie z dokumentacją.
• Produkt jest kompatybilny z programami osprzętu 55 mm wskazanymi przez producenta. Przed montażem należy upewnić się co do zgodności mechanicznej elementów.
• Konfiguracja urządzenia wymaga aplikacji KNX od ETS 5 (aktualna wersja).
• Urządzenie obsługuje KNX Data Secure.
