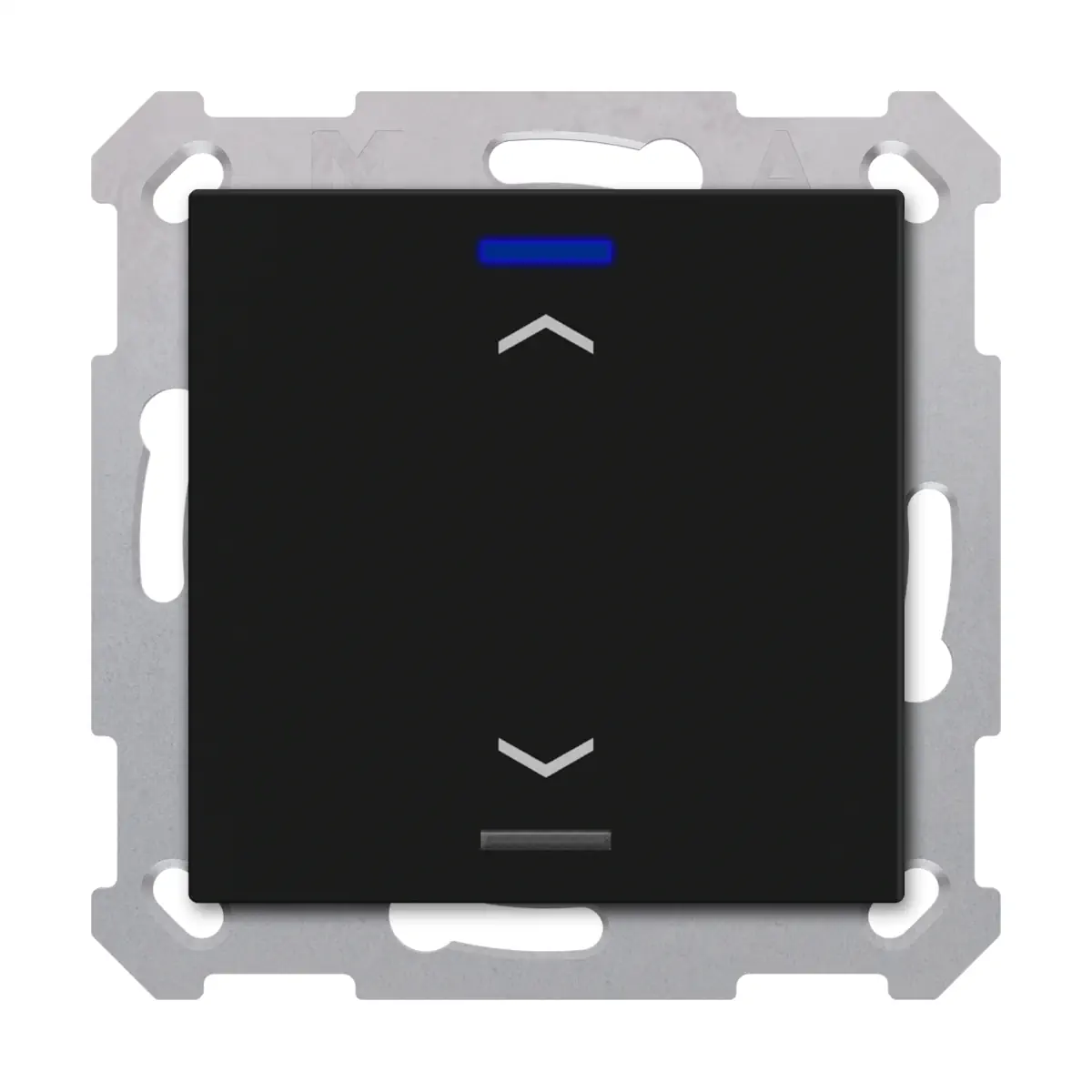

TAL-55T1A06.02S KNX przycisk Light 55 1-krotny, RGBW, żaluzje, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T1A06.02S to przycisk KNX MDT Taster Light 55 w wersji 1-fach, wyposażony w zintegrowany czujnik temperatury, 2 diody statusowe RGBW oraz obsługę KNX Data Secure. Wariant w kolorze czarny mat posiada 1 parę przycisków / 2 pola przycisków ze symbolem góra/dół i jest przeznaczony do montażu podtynkowego. Urządzenie pasuje do programów osprzętu 55 mm, umożliwia załączanie, ściemnianie, sterowanie żaluzjami, wywoływanie scen oraz wysyłanie wartości, a dodatkowo oferuje 4 zintegrowane bloki logiczne.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T1A06.02S
• Typ: przycisk KNX z czujnikiem temperatury i diodami statusowymi RGBW
• Wersja: 1-fach, Jalousie, Secure
• Kolor: czarny mat
• Liczba przycisków: 1 para przycisków / 2 pola przycisków
• Symbol: góra/dół
• Czujnik temperatury: zintegrowany
• Diody LED: 2 x RGBW (status)
• Bezpieczeństwo komunikacji: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Funkcje: przełączanie, ściemnianie, sterowanie żaluzjami, sceny, wysyłanie wartości
• Kompatybilność: programy osprzętu 55 mm różnych producentów
• Montaż: podtynkowy, z dołączonym pierścieniem montażowym Tragring A
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-55T1A06.02S przeznaczony jest do obsługi funkcji KNX w instalacjach wykorzystujących osprzęt w standardzie 55 mm. Dzięki wersji ze symbolem góra/dół sprawdza się szczególnie przy sterowaniu żaluzjami, ale może być również skonfigurowany do innych funkcji dostępnych w systemie KNX.

• Załączanie i przełączanie
• Ściemnianie
• Sterowanie żaluzjami
• Wywoływanie scen
• Wysyłanie wartości

Urządzenie pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo ułożone pola przycisków mogą być swobodnie ustawione jako para przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Urządzenie oferuje inteligentne ściemnianie jednym przyciskiem.

Sceny, wartości i sterowanie

• Rozszerzona funkcja wysyłania wartości.
• Możliwość przełączania do czterech wartości lub scen.
• Obsługa krótkiego i długiego naciśnięcia z 2 obiektami.
• Sterowanie grupowe z wykorzystaniem długiego i ekstra długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia umożliwia wysłanie do 4 wartości na ten sam lub różne obiekty.

Diody statusowe i logika

• Model wyposażony jest w 2 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Urządzenie posiada 4 bloki logiczne.

Czujnik temperatury

• Zintegrowany czujnik temperatury pracuje w zakresie pomiarowym 0...40°C.

Podłączenie KNX i okablowanie

• Zasilanie KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Bezpieczeństwo KNX: KNX Data Secure
• Przyłącze KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6...0,8 mm, przewód jednodrutowy
• Sprzęgacz magistralny: zintegrowany

Dane techniczne

• Model: TAL-55T1A06.02S
• Kolor: czarny, mat
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Rodzaj montażu: podtynkowy
• Dołączony pierścień montażowy: Tragring A
• Pozycja montażowa: dowolna
• Liczba pól przycisków: 2
• Liczba diod LED: 2 x RGBW (status)
• Zakres pomiaru temperatury: 0...40°C
• Temperatura otoczenia podczas pracy: 0...45°C
• Temperatura składowania: -20...+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• W komplecie znajduje się pierścień montażowy Tragring A.
• Urządzenie można instalować w dowolnej pozycji montażowej.
• Przycisk jest przeznaczony do współpracy z programami osprzętu 55 mm.

Podsumowanie

MDT TAL-55T1A06.02S to kompaktowy przycisk KNX 1-fach z czujnikiem temperatury, 2 diodami statusowymi RGBW i obsługą KNX Data Secure. Elastyczna konfiguracja przycisków, funkcje sterowania żaluzjami, scenami i wartościami, kompatybilność z osprzętem 55 mm oraz 4 bloki logiczne sprawiają, że jest to funkcjonalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-55T1A06.02S – przycisk KNX do montażu podtynkowego, przeznaczony do instalacji w systemach KNX.
• Urządzenie należy stosować wyłącznie w instalacjach KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wody i wilgoci.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dokumentacja wskazuje, że praca przy występowaniu skraplania nie jest dopuszczalna.
• Produkt należy użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C.
• Produkt należy przechowywać wyłącznie w zakresie temperatur od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas użytkowania: poniżej 95%.
• Do podłączenia KNX należy stosować przewody jednodrutowe o średnicy 0,6…0,8 mm, zgodnie z wymaganym typem złącza KNX.
• Urządzenie posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C; należy stosować produkt zgodnie z tym zakresem pracy czujnika.
• Produkt jest kompatybilny z aplikacją KNX od ETS 5 (aktualna wersja) i obsługuje KNX Data Secure.

Pliki do pobrania:
TAL-55T1A06.02S Karta katalogowa
