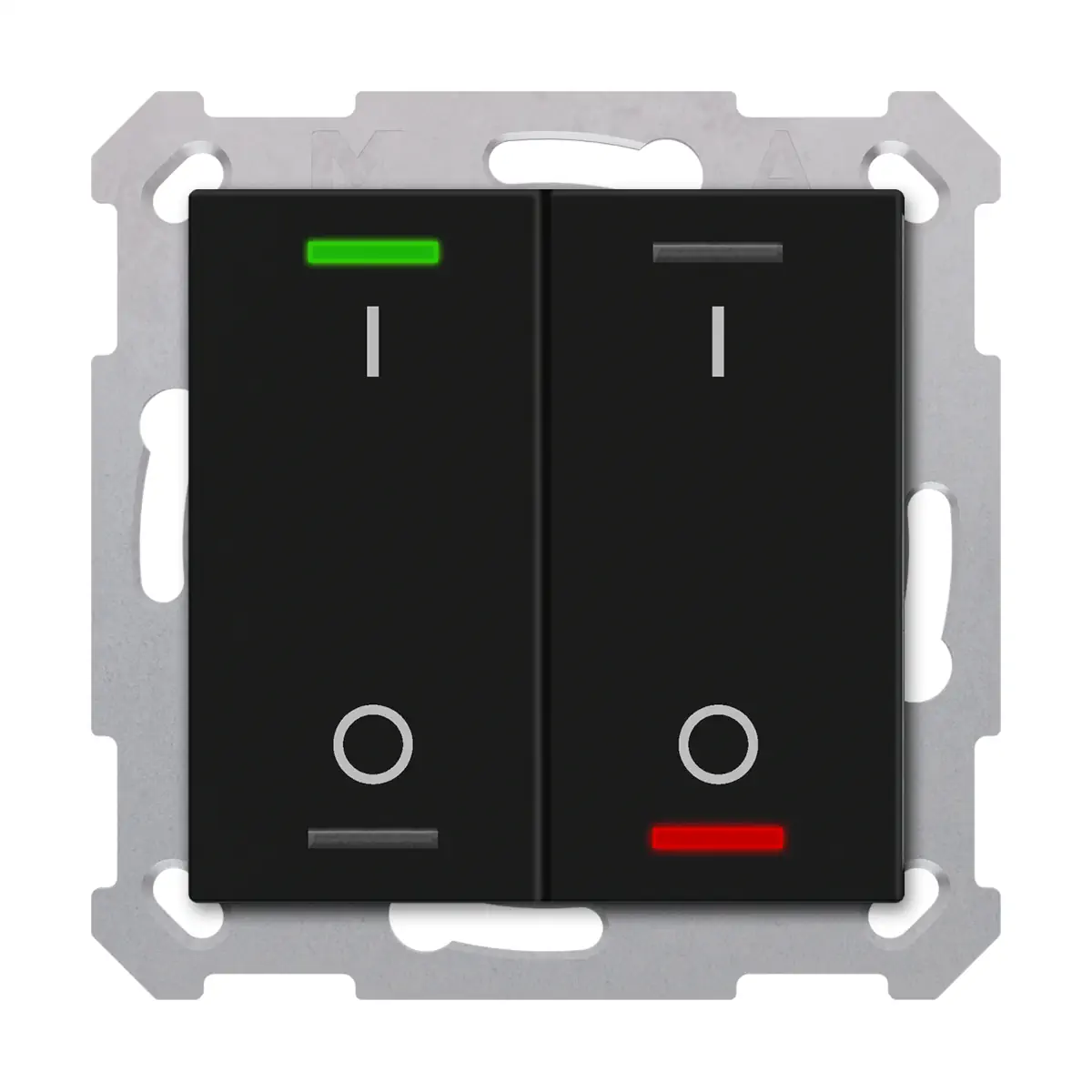

TAL-55T2B06.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T2B06.02S to neutralny przycisk KNX MDT Taster Light 55 2-fach z zintegrowanym czujnikiem temperatury, 4 diodami statusowymi RGBW oraz obsługą KNX Data Secure. Wersja Schwarz matt jest przeznaczona do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Model oferuje 2 pary przycisków / 4 pola przyciskowe, rozmieszczone pionowo i konfigurowalne jako pary lub jako przyciski pojedyncze do realizacji funkcji takich jak przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T2B06.02S
• Typ: przycisk KNX 55 mm z czujnikiem temperatury i diodami statusowymi RGBW
• Kolor: czarny, mat
• Konfiguracja przycisków: 2 pary przycisków / 4 pola przyciskowe
• Symbol: I/O
• KNX Secure: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Temperatursensor: zintegrowany
• Diody LED: 4 x RGBW (status), po 2 na każdą parę przycisków
• Tryby pracy: 1-przyciskowy i 2-przyciskowy
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Logika: 4 bloki logiczne
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-55T2B06.02S przeznaczony jest do lokalnej obsługi funkcji w instalacjach KNX. Może być używany do:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pola przyciskowe można ustawić jako pary przycisków lub jako przyciski pojedyncze.
• Obsługiwany jest tryb 1-przyciskowy oraz tryb 2-przyciskowy.
• Układ przycisków umożliwia realizację funkcji przełączania, ściemniania, sterowania żaluzjami oraz wysyłania wartości.

Funkcje sterowania

• Inteligentne ściemnianie jednym przyciskiem
• Rozszerzona funkcja „wysyłanie wartości”
• Przełączanie do 4 wartości lub scen
• Krótki i długi nacisk przycisku z 2 obiektami
• Sterowanie grupowe długim i bardzo długim naciśnięciem
• Funkcja wielokrotnego stuknięcia wysyłająca do 4 wartości na te same lub różne obiekty

Diody LED i czujnik temperatury

• Urządzenie wyposażono w 4 diody statusowe RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Zintegrowany czujnik temperatury pracuje w zakresie pomiarowym 0…40 °C.

Bezpieczeństwo i logika

• KNX Data Secure zwiększa bezpieczeństwo komunikacji w systemie KNX.
• Przycisk posiada zintegrowany sprzęgacz magistralny.
• Do dyspozycji są 4 bloki logiczne.

Podłączenie KNX i montaż

• Montaż: podtynkowy (UP)
• Mocowanie: instalacja w puszce z dołączonym pierścieniem nośnym Tragring A
• Pozycja montażowa: dowolna
• Przyłącze KNX: wtykana zaciskowa kostka KNX
• Średnica przewodu KNX: 0,6…0,8 mm, drut jednodrutowy
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)

Dane techniczne

• Model: TAL-55T2B06.02S
• EAN / GTIN: 4251916115470
• Kolor: czarny, mat
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Liczba przycisków: 2 pary przycisków / 4 pola przyciskowe
• Symbol: I/O
• Liczba LED: 4 x RGBW (status)
• Zakres pomiaru temperatury: 0…40 °C
• Temperatura otoczenia podczas pracy: 0…45 °C
• Temperatura składowania: -20…+55 °C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Podsumowanie

MDT TAL-55T2B06.02S to kompaktowy przycisk KNX 55 mm z 2 parami przycisków / 4 polami przyciskowymi, zintegrowanym czujnikiem temperatury, 4 diodami statusowymi RGBW oraz obsługą KNX Data Secure. Dzięki szerokim możliwościom konfiguracji, 4 blokom logicznym i kompatybilności z wieloma seriami ramek 55 mm jest to funkcjonalne rozwiązanie do nowoczesnych instalacji KNX, wymagających estetycznego sterowania i czytelnej sygnalizacji stanu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do systemu KNX, z wbudowanym sprzęgłem magistrali oraz obsługą KNX Data Secure.
• Produkt jest urządzeniem niskonapięciowym KNX: napięcie znamionowe 30 V DC SELV, zakres napięcia 21…31 V DC SELV.
• Montaż urządzenia należy wykonywać jako montaż podtynkowy (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Podłączenie do magistrali KNX należy wykonywać wyłącznie przez odpowiednie złącze KNX Steckklemme, stosując przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz pomieszczeń, bez narażenia na kontakt z wodą i bez kondensacji wilgoci.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0…45°C.
• Dopuszczalna temperatura przechowywania wynosi od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C.
• Produkt należy montować i użytkować zgodnie z wymaganiami systemu KNX oraz dokumentacją producenta.
