TAL-5502A06.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje, czarny mat, z funkcją Secure

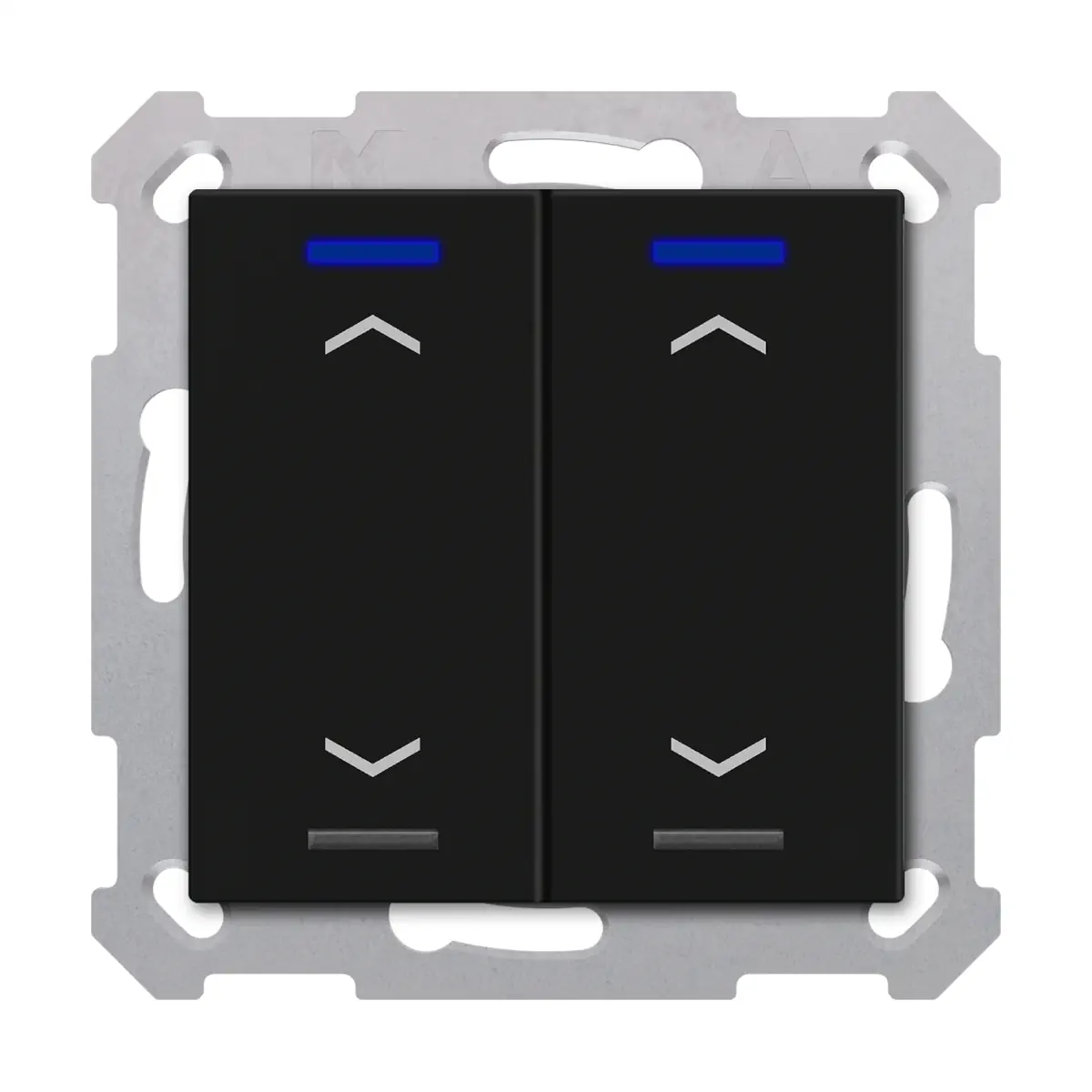

TAL-5502A06.02S to neutralny przycisk KNX MDT Taster Light 55 2-fach w kolorze czarnym matowym, wyposażony w 4 statusowe diody RGBW i przeznaczony do współpracy z programami osprzętu 55 mm. Wersja Jalousie posiada symbole góra/dół, a pionowo rozmieszczone pola przyciskowe można konfigurować jako pary przycisków lub pojedyncze przyciski. Model obsługuje załączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości, ma zintegrowany sprzęgacz magistrali, 4 bloki logiczne i wspiera KNX Data Secure.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502A06.02S
• Typ: przycisk KNX do programów osprzętu 55 mm
• Wersja: 2-fach, Jalousie, Secure
• Kolor: czarny, matowy
• Układ przycisków: 2 pary przycisków / 4 pola przyciskowe
• Symbole na przyciskach: góra/dół
• Diody LED: 4 x RGBW (status), po 2 diody na każdą parę przycisków
• Obsługiwane funkcje: załączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Tryby obsługi: jedno- i dwuklawiszowy dla przełączania, ściemniania, żaluzji i wartości
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistrali KNX
• 4 bloki logiczne
• Montaż: podtynkowy, w puszce instalacyjnej
• W zestawie: pierścień montażowy Tragring A
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-5502A06.02S przeznaczony jest do instalacji KNX jako element sterujący do obsługi funkcji takich jak przełączanie, ściemnianie, sterowanie żaluzjami, wywoływanie scen oraz wysyłanie wartości. Pasuje do programów osprzętu 55 mm różnych producentów.

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przyciskowe można swobodnie ustawić jako pary przycisków lub pojedyncze przyciski.
• Urządzenie obsługuje tryb jedno- i dwuklawiszowy dla funkcji przełączania, ściemniania, sterowania żaluzjami oraz wysyłania wartości.
• Wersja Jalousie posiada oznaczenia góra/dół.

Funkcje sterowania

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłanie wartości”.
• Możliwość przełączania do 4 wartości lub scen.
• Obsługa krótkiego i długiego naciśnięcia z 2 obiektami.
• Sterowanie grupowe długim i bardzo długim naciśnięciem.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na ten sam lub różne obiekty.

Sygnalizacja LED i logika

• Urządzenie ma 4 statusowe diody LED RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub jasność.
• Przycisk wyposażono w 4 bloki logiczne.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Bezpieczeństwo komunikacji: KNX Data Secure
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Rodzaj podłączenia KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Pozycja montażowa: dowolna
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie przeznaczone jest do montażu z dołączonym pierścieniem montażowym Tragring A.
• Pozycja montażowa jest dowolna.

Podsumowanie

MDT TAL-5502A06.02S to 2-krotny przycisk KNX do systemów osprzętu 55 mm, w wersji Jalousie z symbolami góra/dół i wykończeniem czarny mat. Oferuje 4 pola przyciskowe, 4 diody statusowe RGBW, KNX Data Secure, obsługę funkcji przełączania, ściemniania, żaluzji, scen i wartości oraz 4 bloki logiczne, dzięki czemu sprawdzi się jako nowoczesny element sterujący w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 2-fach, RGBW, Schwarz matt, Jalousie, Secure, model TAL-5502A06.02S.
• Urządzenie przeznaczone do systemu KNX z komunikacją KNX Data Secure oraz zintegrowanym sprzęgłem magistralnym.
• Urządzenie niskonapięciowe KNX: napięcie znamionowe 30 V DC SELV, dopuszczalny zakres napięcia 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX zgodnie z dokumentacją systemu i przy użyciu właściwego przyłącza KNX.
• Montaż przeznaczony do instalacji podtynkowej (UP Montage) w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach niewymagających podwyższonej ochrony przed wodą i pyłem.
• Nie stosować w warunkach narażenia na wilgoć, skraplanie pary wodnej ani bezpośredni kontakt z wodą. Dopuszczalna wilgotność powietrza: poniżej 95%, kondensacja niedozwolona.
• Użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Do podłączenia KNX stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe (Massivleiter), zgodnie ze specyfikacją produktu.
• Produkt należy montować i użytkować zgodnie z przeznaczeniem oraz kompatybilnością z systemami 55 mm wskazanymi przez producenta.
• Przed doborem i montażem należy upewnić się, że osprzęt i ramki są zgodne z modelem TAL-5502A06.02S oraz wymaganiami producenta.
• Urządzenie zawiera diody statusowe RGBW. Funkcje przycisków i sygnalizacji należy konfigurować wyłącznie w kompatybilnym środowisku ETS 5 lub nowszym.
