TAL-5502D06.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik i żaluzje, czarny mat, z funkcją Secure

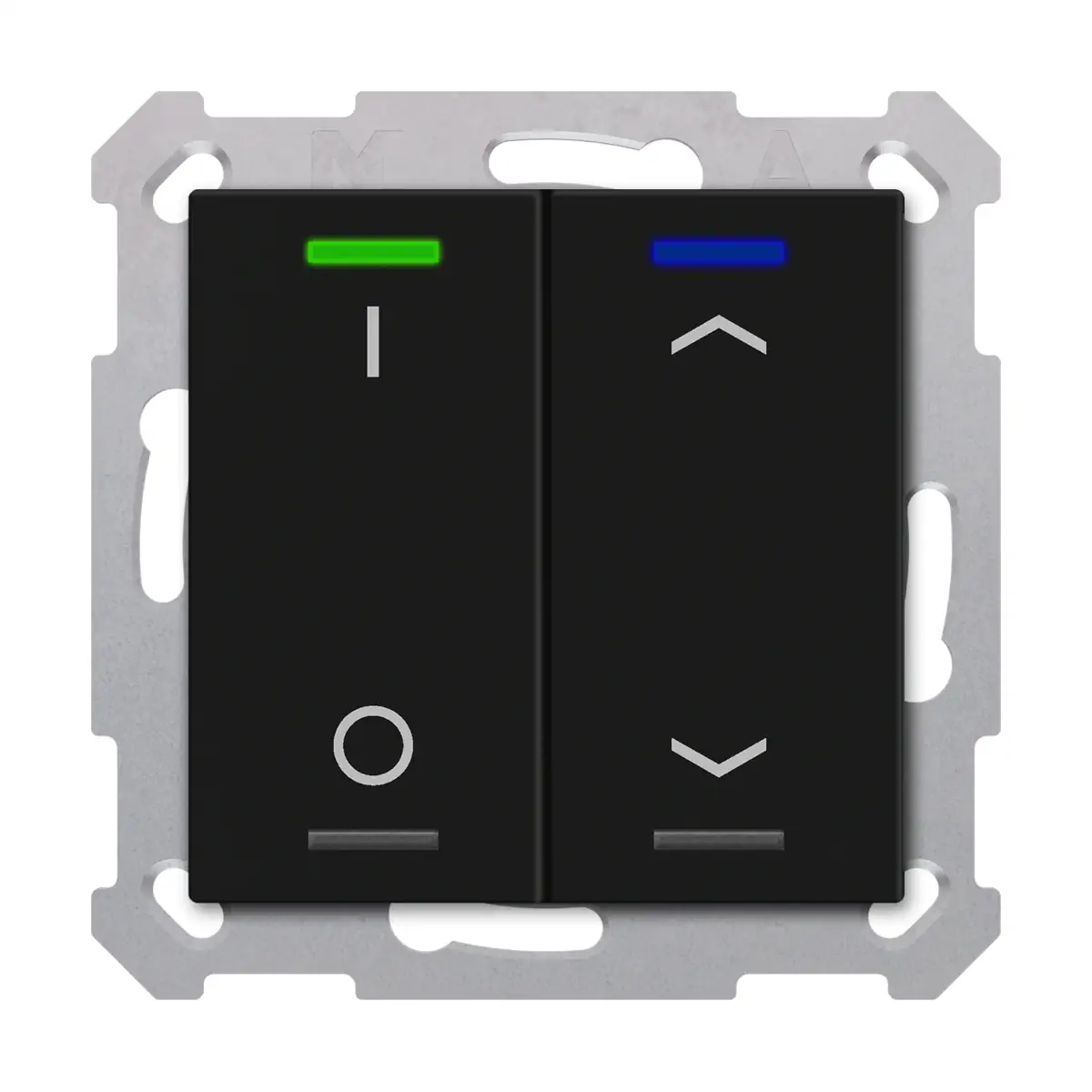

TAL-5502D06.02S to 2-krotny przycisk KNX z serii MDT Taster Light 55, wyposażony w 4 statusowe diody LED RGBW i przeznaczony do montażu podtynkowego w programach osprzętu 55 mm. Wersja ta ma czarne, matowe wykończenie, 2 pary przycisków / 4 pola przyciskowe oraz oznaczenia I/O i Góra/Dół. Urządzenie obsługuje KNX Data Secure, ma zintegrowany sprzęgacz magistralny i umożliwia realizację funkcji przełączania, ściemniania, sterowania żaluzjami, wywoływania scen oraz wysyłania wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502D06.02S
• Typ: przycisk KNX Taster Light 55 2-fach
• Kolor: czarny, matowy
• Układ przycisków: 2 pary przycisków / 4 pola przyciskowe
• Oznaczenia pól: I/O oraz Góra/Dół
• Diody LED: 4 x RGBW (status)
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Bloki logiczne: 4
• Montaż: podtynkowy, z dołączonym pierścieniem montażowym Tragring A
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Gwarancja producenta: 3 lata

Zastosowanie

Model TAL-5502D06.02S przeznaczony jest do obsługi funkcji KNX w instalacjach podtynkowych. Może pracować jako interfejs do:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Przycisk pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przyciskowe można ustawić jako pary przycisków lub jako pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji oraz wysyłania wartości.

Funkcje KNX

• Dostępna jest rozszerzona funkcja wysyłania wartości.
• Możliwe jest przełączanie do czterech wartości lub scen.
• Krótkie i długie naciśnięcie może obsługiwać 2 obiekty.
• Dostępne jest grupowe sterowanie przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na ten sam lub różne obiekty.

LED i logika

• Każda para przycisków ma 2 diody statusowe RGBW, co daje łącznie 4 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Urządzenie posiada 4 bloki logiczne.

Bezpieczeństwo KNX

• Obsługa KNX Data Secure.
• Praca w medium TP-256 z obsługą Long Frame.
• Program aplikacyjny dostępny od ETS 5 (aktualna wersja).

Podłączenie KNX i montaż

• Montaż: podtynkowy (UP).
• Miejsce montażu: puszka instalacyjna, z dołączonym pierścieniem montażowym Tragring A.
• Pozycja montażu: dowolna.
• Przyłącze KNX: zacisk wtykowy KNX.
• Przewód KNX: 0,6…0,8 mm, żyła jednodrutowa.

Dane techniczne

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Liczba przycisków: 2 pary przycisków / 4 pola przyciskowe
• Liczba diod LED: 4 x RGBW (status)
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Stopień ochrony: IP20
• Temperatura pracy: 0…45 °C
• Temperatura składowania: -20…+55 °C
• Wilgotność powietrza: < 95 %
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg

Podsumowanie

MDT TAL-5502D06.02S to podtynkowy przycisk KNX Data Secure w standardzie 55 mm, wyposażony w 2 pary przycisków / 4 pola przyciskowe oraz 4 diody statusowe RGBW. Czarne matowe wykończenie, obsługa funkcji przełączania, ściemniania, żaluzji, scen i wysyłania wartości, a także 4 bloki logiczne i zintegrowany sprzęgacz magistralny sprawiają, że model ten jest funkcjonalnym elementem sterowania w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji KNX jako przycisk magistralny, model TAL-5502D06.02S.
• Urządzenie posiada funkcję KNX Data Secure.
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia pracy wynosi 21…31 V DC SELV.
• Montaż wyłącznie jako instalacja podtynkowa (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Podłączenie do magistrali KNX należy wykonywać wyłącznie zgodnie z przeznaczeniem urządzenia oraz wymaganiami systemu KNX.
• Do podłączenia KNX należy stosować przewody jednodrutowe o średnicy 0,6…0,8 mm oraz złącze KNX Steckklemme przewidziane dla tego produktu.
• Urządzenie może być montowane w dowolnej pozycji montażowej, zgodnie z dokumentacją producenta.
• Stopień ochrony IP20: produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na bezpośrednie działanie wody.
• Nie używać urządzenia w warunkach powodujących kondensację wilgoci; dokumentacja wskazuje, że betauung (skraplanie) jest niedopuszczalne.
• Przestrzegać dopuszczalnej temperatury pracy od 0 do 45°C oraz temperatury przechowywania od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Produkt jest elementem instalacji elektrycznej niskonapięciowej SELV; montaż i podłączenie powinny być wykonywane przez wykwalifikowany personel zgodnie z dokumentacją producenta.
• Nie stosować produktu poza jego przewidzianym zastosowaniem ani poza parametrami technicznymi podanymi przez producenta.

Pliki do pobrania:
TAL-5502D06.02S Karta katalogowa
