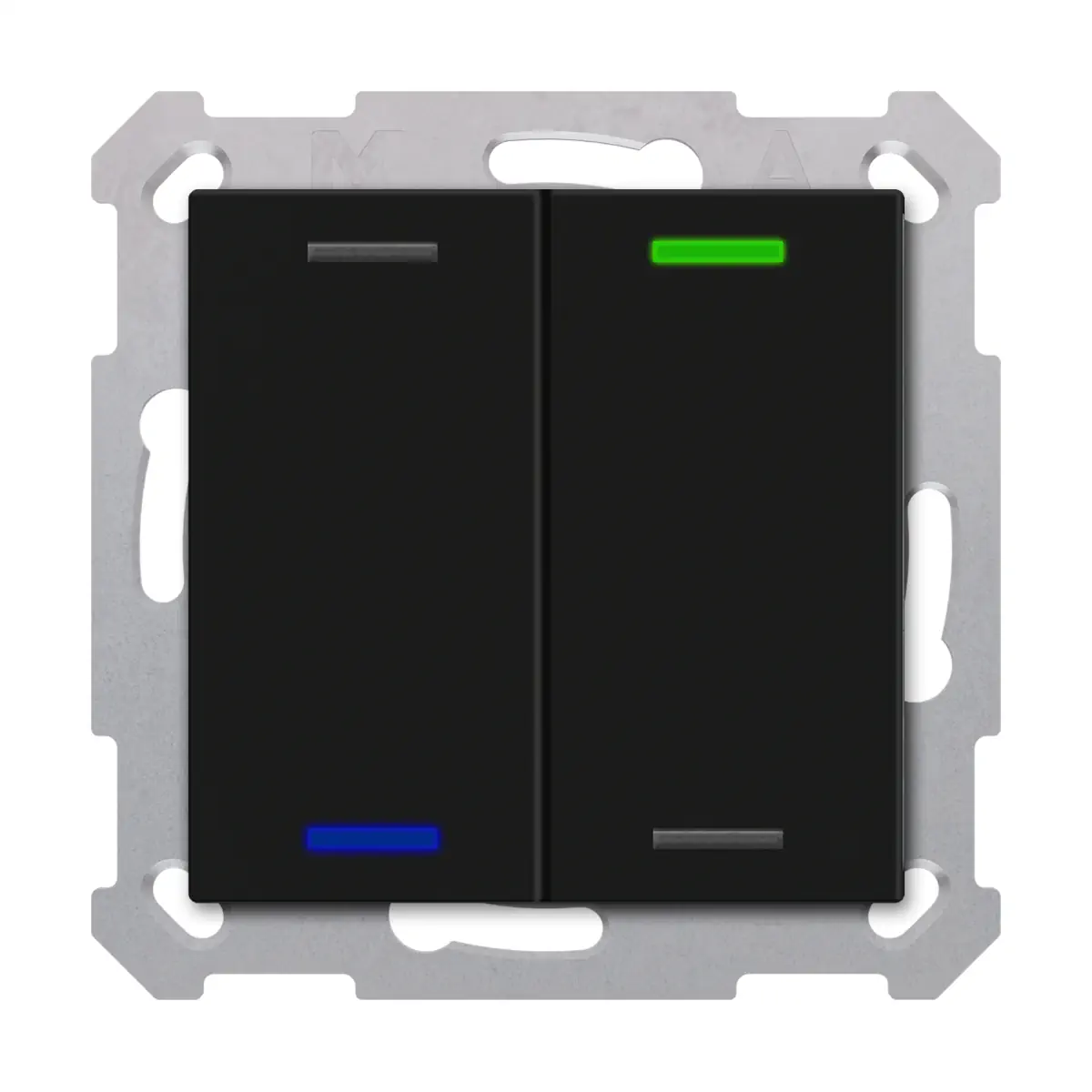

TAL-5502006.02S KNX przycisk Light 55 2-krotny, RGBW, neutralny, czarny mat, z funkcją Secure

TAL-5502006.02S to przycisk KNX MDT Taster Light 55 2-fach z 4 diodami statusowymi RGBW, przeznaczony do montażu podtynkowego w instalacjach KNX i dopasowany do programów osprzętu 55 mm wielu producentów. Wersja Schwarz matt w wariancie Neutral oferuje 2 pary przycisków / 4 pola przycisków, które można swobodnie skonfigurować jako pary lub jako pojedyncze przyciski. Model posiada zintegrowany sprzęgacz magistralny, obsługuje KNX Data Secure i udostępnia 4 bloki logiczne.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-5502006.02S
• Typ: przycisk KNX do programów osprzętu 55 mm
• Seria: Taster Light 55
• Wersja: 2-fach, RGBW, Schwarz matt, Neutral, Secure
• Kolor: czarny mat
• Liczba przycisków: 2 pary przycisków / 4 pola przycisków
• Diody LED: 4 x RGBW (status)
• Konfiguracja przycisków: jako pary przycisków lub jako pojedyncze przyciski
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• 4 bloki logiczne
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym A
• Stopień ochrony: IP20
• Pozycja montażu: dowolna
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-5502006.02S przeznaczony jest do obsługi funkcji w systemie KNX. Umożliwia realizację takich zadań jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, między innymi:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przycisków można ustawić jako pary przycisków lub jako pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuklawiszowy dla funkcji przełączania, ściemniania, sterowania żaluzjami i wysyłania wartości.
• Urządzenie oferuje inteligentne ściemnianie jednym przyciskiem.

Funkcje sterowania KNX

• Rozszerzona funkcja „wysyłanie wartości”.
• Przełączanie do czterech wartości lub scen.
• Krótkie i długie naciśnięcie z obsługą 2 obiektów.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

LED statusowe i logika

• Na każdą parę przycisków przypadają 2 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Przycisk posiada 4 bloki logiczne.

Podłączenie KNX i okablowanie

• Napięcie nominalne KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Pobór mocy z magistrali KNX, typowo: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Zabezpieczenie komunikacji: KNX Data Secure
• Rodzaj przyłącza KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, drut jednodrutowy

Dane techniczne

• Typ urządzenia: BE Taster
• Numer artykułu: TAL-5502006.02S
• EAN / GTIN: 4251916115210
• Kolor: czarny, mat
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Symbol: Neutral
• Liczba LED: 4 x RGBW (status)
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95 %
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Sposób montażu: podtynkowy
• Montaż w puszce instalacyjnej.
• W zestawie znajduje się pierścień nośny A.
• Pozycja montażu: dowolna.

Podsumowanie

MDT TAL-5502006.02S to przycisk KNX 2-fach w kolorze czarny mat, wyposażony w 4 diody statusowe RGBW, zintegrowany sprzęgacz magistralny oraz obsługę KNX Data Secure. Możliwość konfiguracji jako 2 pary przycisków lub 4 pojedyncze pola, szeroki zakres funkcji KNX, kompatybilność z programami osprzętu 55 mm oraz 4 bloki logiczne sprawiają, że jest to funkcjonalny element sterujący do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do systemów KNX i wyposażony w funkcję KNX Data Secure.
• Urządzenie elektryczne niskonapięciowe, zasilane z magistrali KNX napięciem 30 V DC SELV, zakres 21…31 V DC SELV.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Przed rozpoczęciem montażu lub podłączenia należy upewnić się, że instalacja jest wykonywana w warunkach bezpiecznych i zgodnych z zasadami dla obwodów SELV.
• Produkt jest przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Urządzenie należy stosować wyłącznie z kompatybilnymi programami osprzętu 55 mm wskazanymi przez producenta.
• Stopień ochrony IP20: produkt jest przeznaczony do stosowania wyłącznie wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wody i podwyższonej wilgotności.
• Nie używać urządzenia w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez skraplania.
• Produkt należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Podłączenie magistrali KNX należy wykonać za pomocą zacisku KNX, stosując przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Nieprawidłowy montaż, zastosowanie nieodpowiednich elementów osprzętu lub błędne podłączenie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Produkt należy użytkować wyłącznie zgodnie z jego przeznaczeniem jako przycisk KNX do sterowania funkcjami takimi jak przełączanie, ściemnianie, żaluzje, sceny i wysyłanie wartości.
