TAL-5502B06.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik, czarny mat, z funkcją Secure

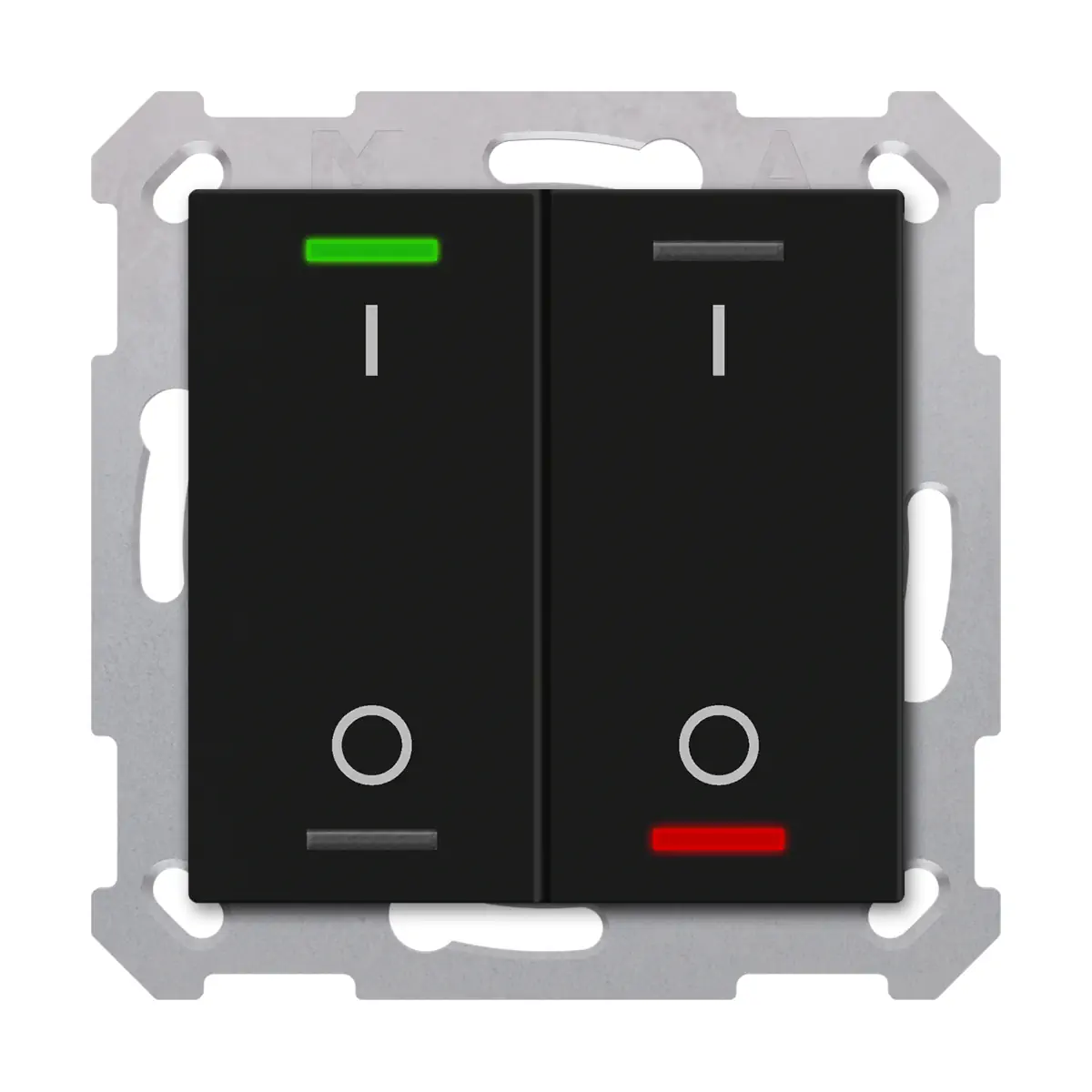

TAL-5502B06.02S to 2-krotny przycisk KNX MDT Taster Light 55 w kolorze czarny mat, wyposażony w konfigurowalne diody statusowe RGBW oraz obsługę KNX Data Secure. Model posiada zintegrowany sprzęgacz magistralny, jest przeznaczony do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Pionowo ułożone pola przycisków mogą być konfigurowane jako pary klawiszy lub pojedyncze przyciski, a urządzenie obsługuje m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-5502B06.02S
• Typ: KNX Taster Light 55 2-fach
• Kolor: czarny, mat
• System: KNX z obsługą KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Liczba przycisków: 2 pary przycisków / 4 pola przycisków
• Symbol: I/O
• Diody LED: 4 x RGBW (status), po 2 diody RGBW na parę przycisków
• Konfiguracja klawiszy: jako para klawiszy lub pojedyncze przyciski
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Logika: 4 bloki logiczne
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym A
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie i kompatybilność

Przycisk TAL-5502B06.02S jest przeznaczony do instalacji KNX i pasuje do programów osprzętu 55 mm różnych producentów, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Urządzenie może pracować w funkcjach:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Funkcje i działanie

Konfiguracja przycisków

• Pionowo ułożone pola przycisków można swobodnie ustawić jako pary klawiszy lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Urządzenie oferuje inteligentne ściemnianie jednym przyciskiem.

Funkcje sterujące

• Rozszerzona funkcja „wysyłania wartości”.
• Możliwość przełączania pomiędzy maksymalnie 4 wartościami lub scenami.
• Obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.
• Sterowanie grupowe przy użyciu długiego lub bardzo długiego naciśnięcia.
• Funkcja wielokrotnego stuknięcia wysyła do 4 wartości do tych samych lub różnych obiektów.

Diody statusowe i logika

• Każda para przycisków posiada 2 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Przycisk wyposażono w 4 bloki logiczne.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 ... 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Zacisk KNX: KNX Steckklemme
• Średnica przewodu KNX: 0,6 ... 0,8 mm, przewód jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura pracy: 0 ... 45°C
• Temperatura składowania: -20 ... +55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Rodzaj montażu: podtynkowy
• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym A
• Pozycja montażowa: dowolna

Podsumowanie

MDT TAL-5502B06.02S to 2-krotny przycisk KNX do programów osprzętu 55 mm, wyposażony w 4 diody statusowe RGBW, 4 bloki logiczne oraz obsługę KNX Data Secure. Swobodna konfiguracja pól przycisków, wsparcie dla funkcji przełączania, ściemniania, żaluzji, scen i wysyłania wartości oraz montaż podtynkowy z dołączonym pierścieniem nośnym sprawiają, że jest to funkcjonalny przycisk do instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 2-fach, RGBW, Schwarz matt, Schalten, Secure, model TAL-5502B06.02S.
• Urządzenie przeznaczone do systemu KNX i wyposażone w zintegrowany sprzęgacz magistrali oraz funkcję KNX Data Secure.
• Urządzenie elektryczne niskonapięciowe, zasilane z magistrali KNX napięciem znamionowym 30 V DC SELV, zakres pracy 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do instalacji KNX zgodnej z wymaganiami SELV. Nie podłączać do napięć wyższych ani do innych systemów zasilania.
• Montaż urządzenia należy wykonywać wyłącznie jako montaż podtynkowy (UP) w puszce instalacyjnej, z użyciem dostarczonego pierścienia nośnego.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków; nie chronić przed wodą, wilgocią i kondensacją pary wodnej.
• Betauung zulässig: Nein — nie dopuszczać do skraplania wilgoci na urządzeniu.
• Produkt należy użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas pracy: poniżej 95%.
• Podłączenie KNX należy wykonać za pomocą złącza KNX, stosując przewody jednodrutowe o średnicy 0,6…0,8 mm, zgodnie z wymaganiami systemu KNX.
• Urządzenie należy instalować i uruchamiać zgodnie z dokumentacją producenta oraz odpowiednią konfiguracją w ETS 5 lub nowszej aktualnej wersji.
• Nieprawidłowy montaż, błędne podłączenie magistrali KNX lub użytkowanie poza podanymi parametrami może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem jako przycisk KNX do sterowania funkcjami takimi jak przełączanie, ściemnianie, żaluzje, sceny i wysyłanie wartości.
