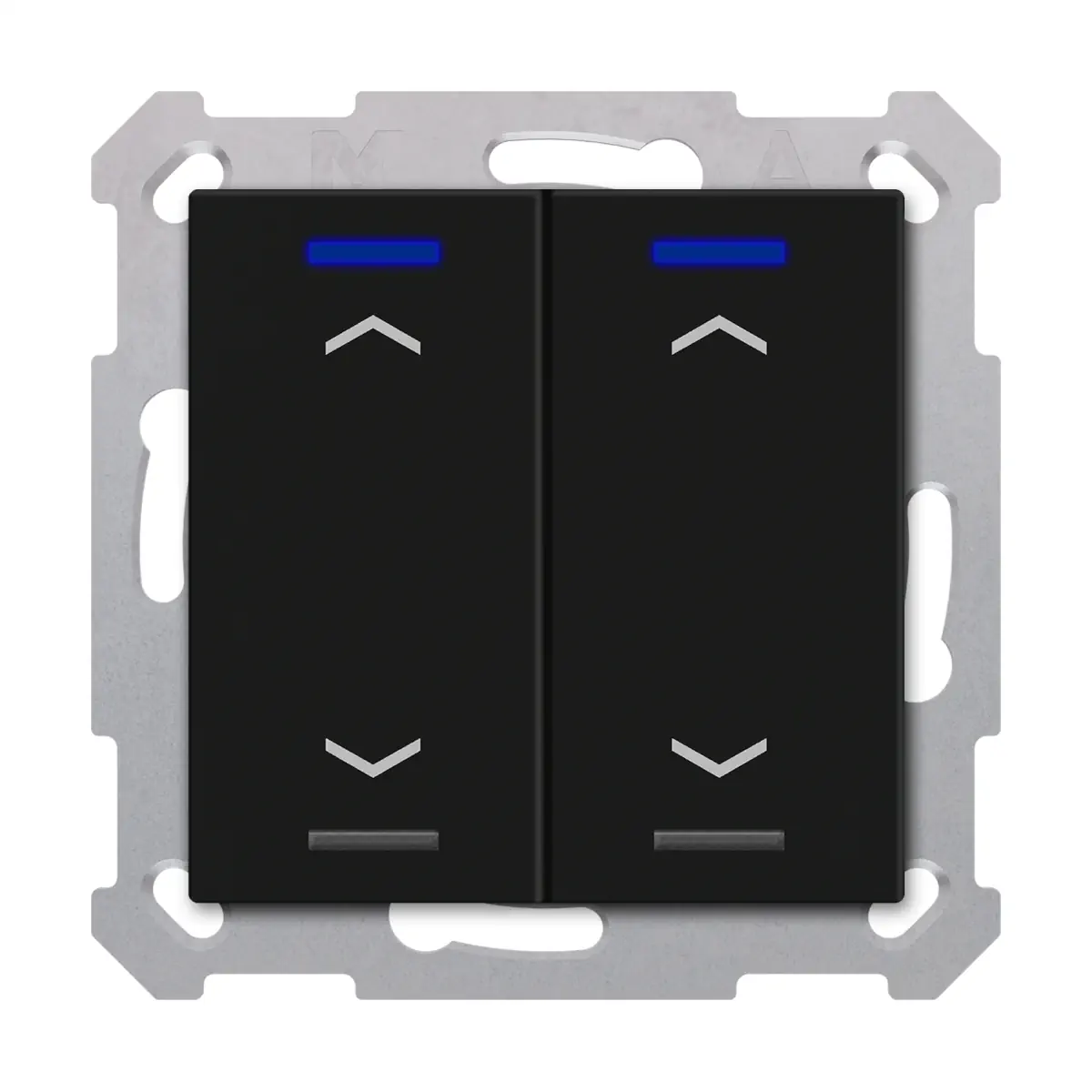

TAL-55T2A06.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T2A06.02S to 2-krotny przycisk KNX MDT Taster Light 55 z zintegrowanym czujnikiem temperatury, regulowanymi diodami statusu RGBW oraz obsługą KNX Data Secure. Model w kolorze czarny mat jest przeznaczony do montażu podtynkowego i pasuje do programów osprzętu 55 mm. Urządzenie ma 2 pary przycisków / 4 powierzchnie przyciskowe ułożone pionowo, z symbolem góra/dół, a przyciski można konfigurować jako pary lub pojedyncze przyciski. Oprócz sterowania przełączaniem, ściemnianiem, żaluzjami, scenami i wartościami, przycisk oferuje także 4 zintegrowane bloki logiczne oraz zintegrowany sprzęgacz magistralny.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2A06.02S
• Typ: przycisk KNX Taster Light 55 z czujnikiem temperatury i diodami statusu RGBW
• Kolor: czarny, matowy
• Artykuł / nr katalogowy: TAL-55T2A06.02S
• EAN / GTIN: 4251916115456
• Liczba przycisków: 2 pary przycisków / 4 powierzchnie przyciskowe
• Symbole przycisków: góra/dół
• Liczba diod LED: 4 x RGBW (status)
• LED na parę przycisków: 2 RGBW
• Konfiguracja przycisków: jako pary lub pojedyncze przyciski
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Inteligentne ściemnianie jednym przyciskiem
• Przełączanie do 4 wartości lub scen
• Krótkie / długie naciśnięcie z 2 obiektami
• Sterowanie grupowe przy długim / bardzo długim naciśnięciu
• Funkcja wielokrotnego naciśnięcia – wysyłanie do 4 wartości na te same lub różne obiekty
• 4 bloki logiczne
• Zintegrowany czujnik temperatury
• KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20

Zastosowanie

TAL-55T2A06.02S jest przeznaczony do obsługi funkcji w instalacjach KNX. Przyciski mogą pracować w trybie jedno- i dwuprzyciskowym dla funkcji:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wysyłanie wartości,
• wywoływanie scen.

Model pasuje do programów osprzętu 55 mm następujących serii:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• 2 pary przycisków / 4 powierzchnie przyciskowe ułożone pionowo.
• Przyciski można ustawić jako pary lub jako pojedyncze przyciski.
• Obsługa trybu jedno- i dwuprzyciskowego dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Wersja ma symbole góra/dół.

Funkcje sterujące

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłanie wartości”.
• Możliwość przełączania do 4 wartości lub scen.
• Obsługa krótkiego i długiego naciśnięcia z 2 obiektami.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

Diody LED i logika

• 4 diody statusu RGBW – po 2 diody na każdą parę przycisków.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Urządzenie ma 4 bloki logiczne.

Czujnik temperatury

• Czujnik temperatury jest zintegrowany w urządzeniu.
• Zakres pomiaru temperatury: 0 ... 40 °C

Podłączenie KNX i parametry magistrali

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 ... 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5
• KNX Secure: KNX Data Secure
• Rodzaj podłączenia KNX: KNX Steckklemme
• Średnica przewodu KNX: 0,6 ... 0,8 mm, przewód jednodrutowy

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Pozycja montażowa: dowolna
• Temperatura otoczenia podczas pracy: 0 ... 45 °C
• Temperatura składowania: -20 ... +55 °C
• Dopuszczalna wilgotność powietrza: < 95 %
• Kondensacja: niedopuszczalna

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie jest przeznaczone do montażu z dołączonym pierścieniem nośnym Tragring A.
• Pozycja montażowa dowolna.
• Pasuje do programów osprzętu 55 mm.

Podsumowanie

MDT TAL-55T2A06.02S to podtynkowy przycisk KNX 55 mm z 2 parami przycisków / 4 powierzchniami przyciskowymi, 4 diodami statusu RGBW, zintegrowanym czujnikiem temperatury oraz KNX Data Secure. Swobodna konfiguracja przycisków, obsługa funkcji przełączania, ściemniania, żaluzji, scen i wartości, a także 4 bloki logiczne sprawiają, że model ten jest rozbudowanym elementem obsługi dla instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 2-fach, RGBW, TS, Schwarz matt, Jalousie, Secure, model TAL-55T2A06.02S.
• Urządzenie przeznaczone jest do pracy w systemie KNX z zasilaniem 30 V DC SELV, w dopuszczalnym zakresie 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX przy użyciu złącza KNX Steckklemme, zgodnie z wymaganym typem przewodu: 0,6…0,8 mm, drut jednodrutowy.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wody i podwyższonej wilgoci.
• Kondensacja wilgoci jest niedopuszczalna. Nie instalować ani nie użytkować urządzenia w warunkach mogących powodować skraplanie pary wodnej.
• Dopuszczalna temperatura pracy wynosi 0…45°C. Dopuszczalna temperatura przechowywania wynosi od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring A.
• Montaż należy wykonywać wyłącznie zgodnie z przeznaczeniem produktu oraz parametrami podanymi w dokumentacji technicznej producenta.
• Produkt zawiera zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C.
