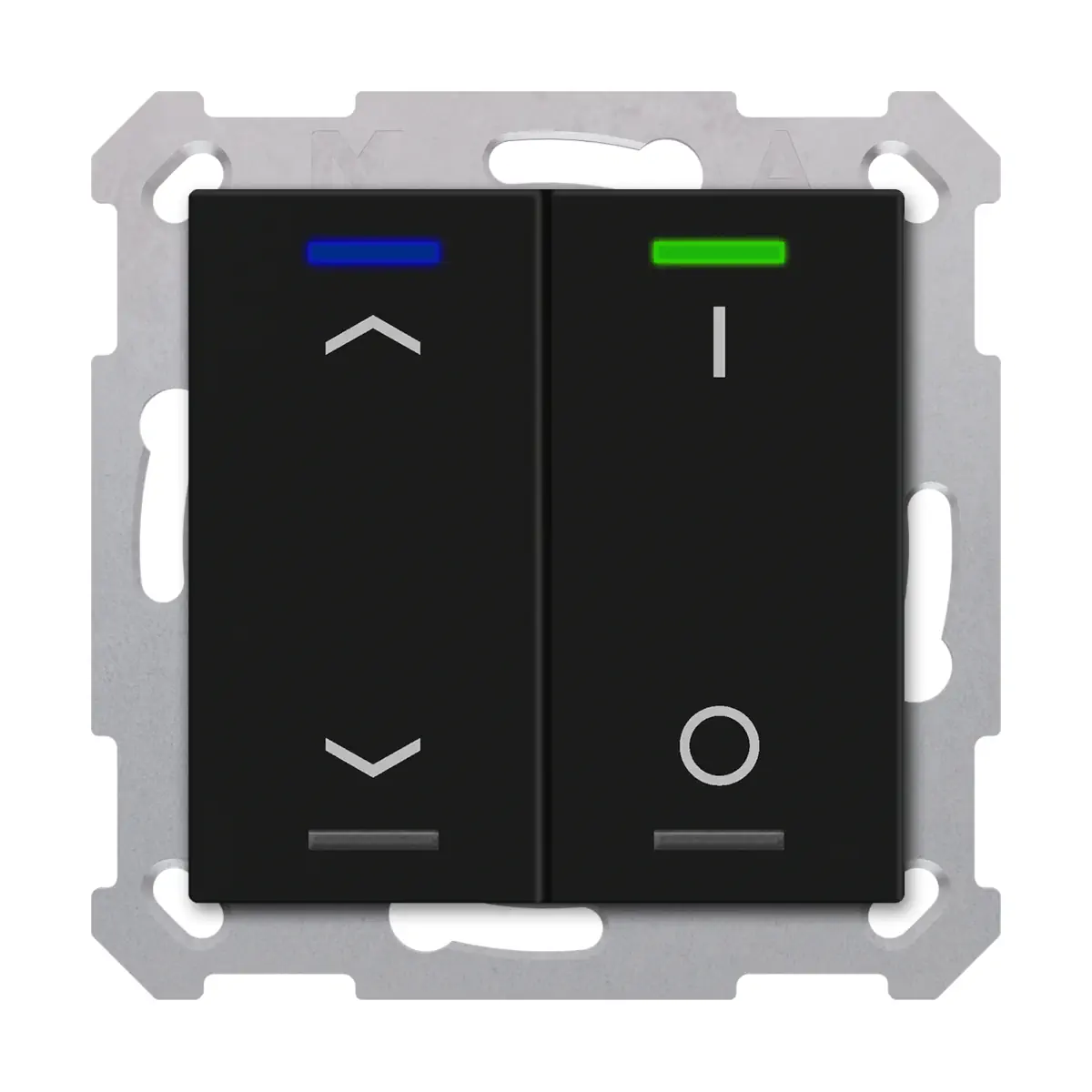

TAL-5502C06.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje i przełącznik, czarny mat, z funkcją Secure

TAL-5502C06.02S to 2-krotny przycisk KNX MDT Taster Light 55 z 4 konfigurowalnymi diodami statusowymi RGBW, przeznaczony do montażu podtynkowego i dopasowany do programów osprzętu 55 mm wielu producentów. Wersja ta ma wykończenie czarne matowe, symbole Góra/Dół oraz I/O, zintegrowane sprzęgło magistralne i obsługę KNX Data Secure. Pionowo rozmieszczone pola przyciskowe można skonfigurować jako 2 pary przycisków lub 4 pojedyncze pola, a urządzenie obsługuje funkcje przełączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-5502C06.02S
• Typ: przycisk KNX do programów 55 mm
• Seria: Taster Light 55
• Wersja: 2-fach
• Kolor: czarny, matowy
• Symbole: Góra/Dół oraz I/O
• Obsługa: 2 pary przycisków / 4 pola przyciskowe
• Diody LED: 4 x RGBW (status), po 2 diody na każdą parę przycisków
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Konfiguracja przycisków: jako pary przycisków lub pojedyncze przyciski
• Tryby pracy: jedno- i dwuklawiszowy dla przełączania, ściemniania, żaluzji i wartości
• Zabezpieczenie KNX: KNX Data Secure
• Zintegrowane sprzęgło magistralne
• Bloki logiczne: 4
• Montaż: podtynkowy, w puszce instalacyjnej, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Gwarancja produktu: 3 lata

Zastosowanie

Przycisk TAL-5502C06.02S służy jako element obsługowy KNX do sterowania funkcjami:

• przełączania,
• ściemniania,
• żaluzji,
• scen,
• wysyłania wartości.

Model jest dopasowany do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przyciskowe można ustawić jako pary przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuklawiszowy dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Urządzenie obsługuje krótkie i długie naciśnięcie z 2 obiektami.

Funkcje sterowania

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłania wartości”.
• Przełączanie do 4 wartości lub scen.
• Sterowanie grupowe za pomocą długiego i bardzo długiego naciśnięcia.
• Funkcja wielokrotnego stuknięcia wysyła do 4 wartości na te same lub różne obiekty.

Diody statusowe RGBW

• Przycisk posiada 4 diody statusowe RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo KNX

• Urządzenie ma 4 bloki logiczne.
• Wyposażone jest w zintegrowane sprzęgło magistralne.
• Obsługuje KNX Data Secure.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• KNX Secure: KNX Data Secure
• Przyłącze KNX: złączka wtykowa KNX
• Średnica przewodu KNX: 0,6…0,8 mm, drut jednodrutowy

Dane techniczne

• Typ urządzenia: przycisk
• Numer artykułu: TAL-5502C06.02S
• EAN / GTIN: 4251916115272
• Kolor: czarny, mat
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Liczba przycisków: 2 pary przycisków / 4 pola przyciskowe
• Oznaczenia: Góra/Dół oraz I/O
• Liczba diod LED: 4 x RGBW (status)
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Sposób montażu: podtynkowy
• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym Tragring A.
• Pozycja montażu: dowolna

Podsumowanie

MDT TAL-5502C06.02S to 2-krotny przycisk KNX do programów osprzętu 55 mm, wyposażony w 4 diody statusowe RGBW, 4 bloki logiczne, zintegrowane sprzęgło magistralne i obsługę KNX Data Secure. Model w kolorze czarnym matowym, z symbolami Góra/Dół oraz I/O, pozwala na elastyczną konfigurację pól przyciskowych i obsługuje funkcje przełączania, ściemniania, żaluzji, scen oraz wysyłania wartości.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-5502C06.02S – KNX Taster Light 55 2-fach, RGBW, Schwarz matt, Jalousie_Schalten, Secure.
• Urządzenie przeznaczone do systemu KNX i wyposażone w funkcję KNX Data Secure.
• Zasilanie wyłącznie z magistrali KNX 30 V DC SELV; dopuszczalny zakres napięcia 21…31 V DC SELV.
• Podłączenie KNX realizować wyłącznie przez złącze KNX Steckklemme, z przewodem o średnicy 0,6…0,8 mm, drut jednodrutowy.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych.
• Nie stosować w warunkach kondensacji wilgoci; dopuszczalna wilgotność powietrza poniżej 95%.
• Produkt montować podtynkowo (UP Montage) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring A.
• Dopuszczalna pozycja montażu: dowolna.
• Użytkować wyłącznie w temperaturze otoczenia od 0 do 45°C.
• Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie jest kompatybilne z aplikacją KNX od ETS 5 (aktualna wersja).
• Produkt przeznaczony do montażu w programach osprzętu 55 mm zgodnych z dokumentacją producenta.
• Nie stosować produktu poza parametrami technicznymi określonymi w dokumentacji producenta.
