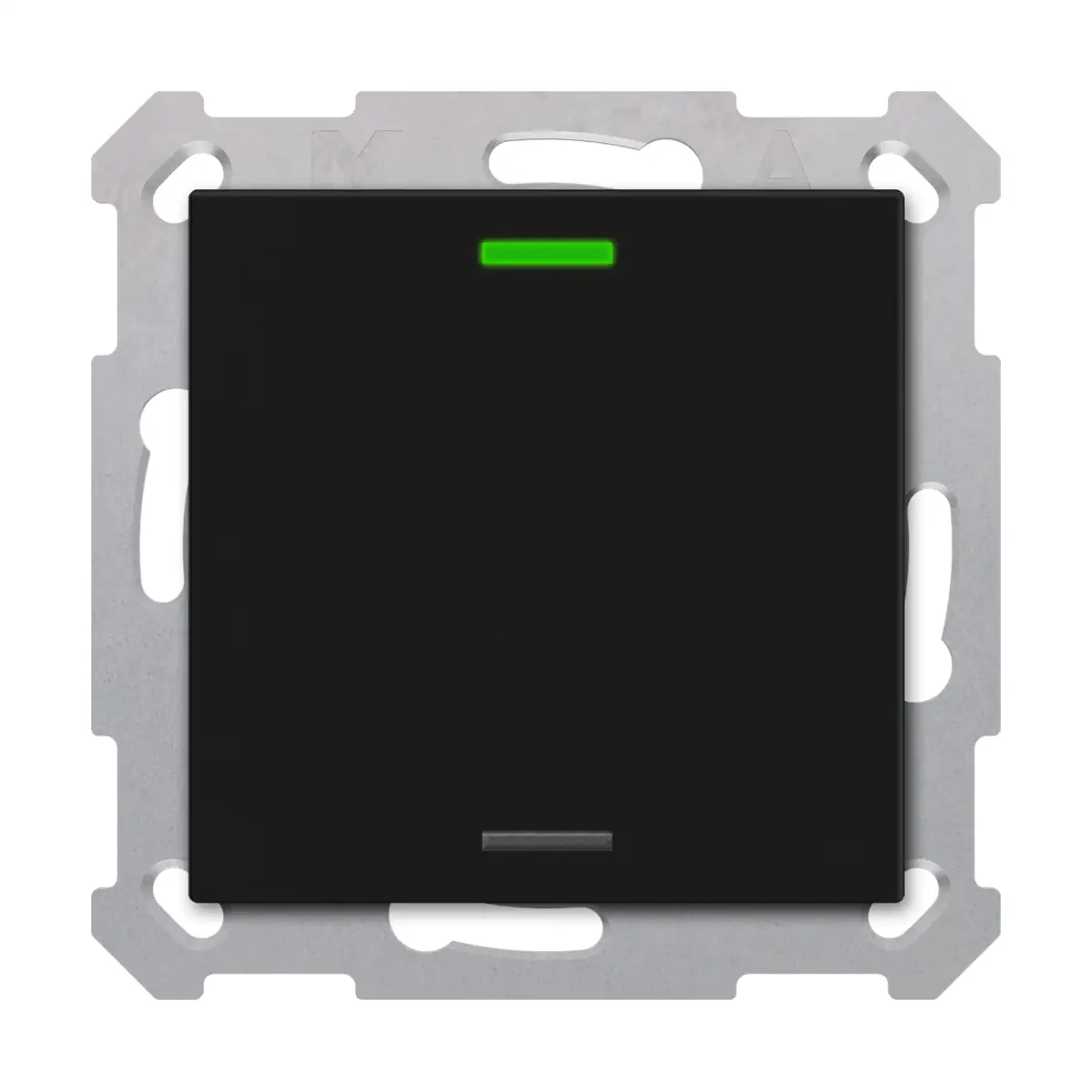

TAL-55T1006.02S KNX przycisk Light 55 1-krotny, RGBW, neutralny, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T1006.02S to neutralny przycisk KNX MDT Taster Light 55 w wersji 1-fach, wyposażony w zintegrowany czujnik temperatury oraz 2 diody statusowe RGBW. Model w kolorze czarny mat pasuje do programów osprzętu 55 mm różnych producentów i przeznaczony jest do montażu podtynkowego. Pionowo rozmieszczone pola przycisków można skonfigurować jako parę klawiszy lub pojedyncze przyciski. Urządzenie obsługuje KNX Data Secure, ma zintegrowany sprzęgacz magistralny i oferuje 4 bloki logiczne.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T1006.02S
• Seria: KNX Taster Light 55 1-fach
• Typ: przycisk KNX z czujnikiem temperatury i diodami statusowymi RGBW
• Kolor: czarny, mat
• Symbol: Neutral
• Liczba przycisków: 1 para przycisków / 2 pola przycisków
• Diody LED: 2 x RGBW (status)
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• 4 bloki logiczne
• Montaż: podtynkowy (UP)
• Dołączony pierścień nośny: Tragring A
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-55T1006.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Umożliwia realizację m.in.:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Model pasuje do programów osprzętu 55 mm różnych producentów, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pola przycisków mogą być dowolnie ustawione jako para klawiszy lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Urządzenie obsługuje inteligentne ściemnianie jednym przyciskiem.

Funkcje sterowania

• Rozszerzona funkcja „wysyłania wartości”.
• Przełączanie do 4 wartości lub scen.
• Krótkie i długie naciśnięcie z wykorzystaniem 2 obiektów.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

Diody statusowe RGBW

• Na każdą parę przycisków przypadają 2 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo KNX

• Przycisk posiada 4 zintegrowane bloki logiczne.
• Obsługuje KNX Data Secure.
• Wyposażony jest w zintegrowany sprzęgacz magistralny.

Podłączenie KNX i magistrala

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Pobór mocy z magistrali KNX: typowo < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Rodzaj podłączenia KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, żyła jednodrutowa

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Czujnik temperatury: zintegrowany
• Zakres pomiaru temperatury: 0…40°C
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy (UP) w puszce instalacyjnej.
• W zestawie znajduje się pierścień nośny Tragring A.
• Pozycja montażowa: dowolna.
• Urządzenie jest przystosowane do programów osprzętu 55 mm.

Podsumowanie

MDT TAL-55T1006.02S to kompaktowy, neutralny przycisk KNX Light 55 z 1 parą przycisków, zintegrowanym czujnikiem temperatury, 2 diodami RGBW i obsługą KNX Data Secure. Szerokie możliwości konfiguracji przycisków, funkcje scen i wysyłania wartości, sterowanie LED oraz 4 bloki logiczne sprawiają, że jest to funkcjonalne rozwiązanie do nowoczesnych instalacji KNX w standardzie 55 mm.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do instalacji w systemie KNX jako przycisk magistralny z wbudowanym czujnikiem temperatury.
• Produkt TAL-55T1006.02S jest urządzeniem niskonapięciowym KNX, zasilanym napięciem 21…31 V DC SELV, znamionowo 30 V DC SELV.
• Montaż urządzenia wyłącznie w puszce podtynkowej (UP) z użyciem dołączonego pierścienia montażowego, zgodnie z dokumentacją producenta.
• Podłączenie do magistrali KNX należy wykonać wyłącznie za pomocą zacisku wtykowego KNX, stosując przewód o średnicy 0,6…0,8 mm, jednodrutowy.
• Obwody zasilające i sterujące należy wykonywać wyłącznie jako SELV. Zastosowanie nieprawidłowego napięcia lub niewłaściwego okablowania może spowodować uszkodzenie urządzenia lub nieprawidłowe działanie instalacji.
• Produkt przeznaczony jest do stosowania wyłącznie wewnątrz pomieszczeń. Stopień ochrony IP20 nie zapewnia ochrony przed wodą ani wilgocią.
• Nie stosować urządzenia w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Urządzenie użytkować wyłącznie w zakresie temperatur otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie należy instalować wyłącznie w kompatybilnych programach osprzętu 55 mm przewidzianych przez producenta.
• Konfiguracja i uruchomienie wymagają systemu KNX oraz programu ETS 5 lub nowszego w aktualnej wersji.
• Urządzenie posiada zintegrowany sensor temperatury o zakresie pomiarowym 0…40°C.
• Produkt obsługuje KNX Data Secure; konfigurację funkcji bezpieczeństwa należy wykonywać zgodnie z wymaganiami systemu KNX i dokumentacją producenta.

Pliki do pobrania:
TAL-55T1006.02S Karta katalogowa
