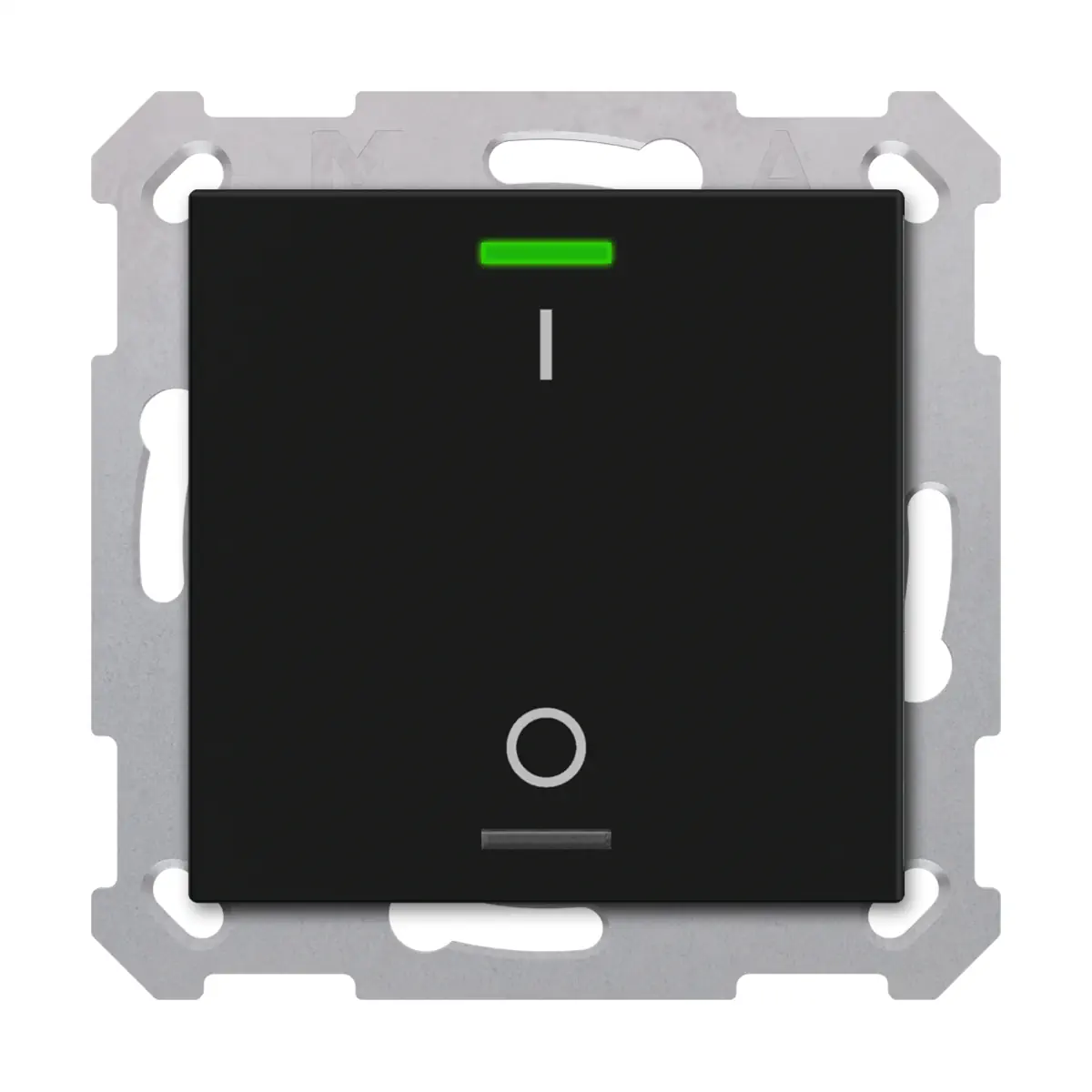

TAL-55T1B06.02S KNX przycisk Light 55 1-krotny, RGBW, przełącznik, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T1B06.02S to 1-krotny przycisk KNX z serii MDT Taster Light 55, wyposażony w zintegrowany czujnik temperatury, 2 konfigurowalne diody statusowe RGBW oraz zintegrowany sprzęgacz magistralny. Wersja w kolorze czarnym matowym, ze symbolem I/O, przeznaczona jest do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Pionowo ułożone pola przyciskowe mogą być konfigurowane jako para przycisków lub pojedyncze przyciski, a urządzenie obsługuje KNX Data Secure i oferuje 4 zintegrowane bloki logiczne.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T1B06.02S
• Typ: 1-krotny przycisk KNX z serii Taster Light 55
• Kolor: czarny, matowy
• Wykonanie: 1 para przycisków / 2 powierzchnie przyciskowe
• Symbol: I/O
• Czujnik temperatury: zintegrowany, zakres pomiarowy 0…40 °C
• Diody LED: 2 x RGBW (status)
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Bloki logiczne: 4
• Montaż: podtynkowy
• Dołączony element montażowy: pierścień nośny Tragring A
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-55T1B06.02S jest przeznaczony do instalacji KNX i może realizować następujące funkcje:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo ułożone pola przyciskowe można dowolnie skonfigurować jako parę przycisków lub pojedyncze przyciski.
• Dostępny jest tryb 1-przyciskowy i 2-przyciskowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Obsługiwane jest inteligentne ściemnianie jednym przyciskiem.

Sceny, wartości i nacisk przycisku

• Dostępna jest rozszerzona funkcja wysyłania wartości.
• Możliwe jest przełączanie do 4 wartości lub scen.
• Krótki i długi nacisk przycisku może pracować z 2 obiektami.
• Dostępne jest grupowe sterowanie przy użyciu długiego i bardzo długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

LED statusowe i logika

• Urządzenie posiada 2 diody statusowe RGBW dla pary przycisków.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Przycisk ma 4 zintegrowane bloki logiczne.

Podłączenie elektryczne i komunikacja KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Bezpieczeństwo komunikacji: KNX Data Secure
• Przyłącze KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Dane techniczne

• Wymiary (W x S x G): 55 x 55 x 26 mm
• Kolor: czarny, matowy
• Liczba przycisków: 1 para przycisków / 2 powierzchnie przyciskowe
• Symbol: I/O
• Liczba LED: 2 x RGBW (status)
• Zakres pomiaru temperatury: 0…40 °C
• Temperatura otoczenia podczas pracy: 0…45 °C
• Temperatura składowania: -20…+55 °C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Stopień ochrony: IP20
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Instalacja z użyciem dołączonego pierścienia nośnego Tragring A.
• Pozycja montażowa: dowolna.
• Urządzenie jest dopasowane do programów osprzętu 55 mm.

Podsumowanie

MDT TAL-55T1B06.02S to 1-krotny przycisk KNX w kolorze czarnym matowym, z 2 diodami statusowymi RGBW, zintegrowanym czujnikiem temperatury i obsługą KNX Data Secure. Możliwość konfiguracji jako para lub pojedyncze przyciski, funkcje przełączania, ściemniania, żaluzji, scen i wysyłania wartości oraz zgodność z programami 55 mm sprawiają, że model ten stanowi funkcjonalny element instalacji KNX do montażu podtynkowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55, model TAL-55T1B06.02S.
• Urządzenie jest przeznaczone do systemu KNX i współpracuje z magistralą KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem jako przycisk KNX do montażu podtynkowego.
• Stopień ochrony IP20 – produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych.
• Nie stosować w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez skraplania.
• Przestrzegać dopuszczalnej temperatury otoczenia podczas pracy: 0…45°C.
• Przestrzegać dopuszczalnej temperatury przechowywania: -20…+55°C.
• Montaż: podtynkowy (UP). Urządzenie należy instalować w puszce instalacyjnej z użyciem dołączonego pierścienia montażowego (Tragring A).
• Pozycja montażu: dowolna.
• Podłączenie do KNX wykonywać wyłącznie przez złącze KNX Steckklemme.
• Do podłączenia KNX stosować przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Produkt posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C.
• Urządzenie jest kompatybilne z programami przełączników 55 mm wskazanymi przez producenta.
• Konfiguracja urządzenia wymaga programu ETS 5 lub nowszego.
• Produkt obsługuje KNX Data Secure.

Pliki do pobrania:
TAL-55T1B06.02S Karta katalogowa
