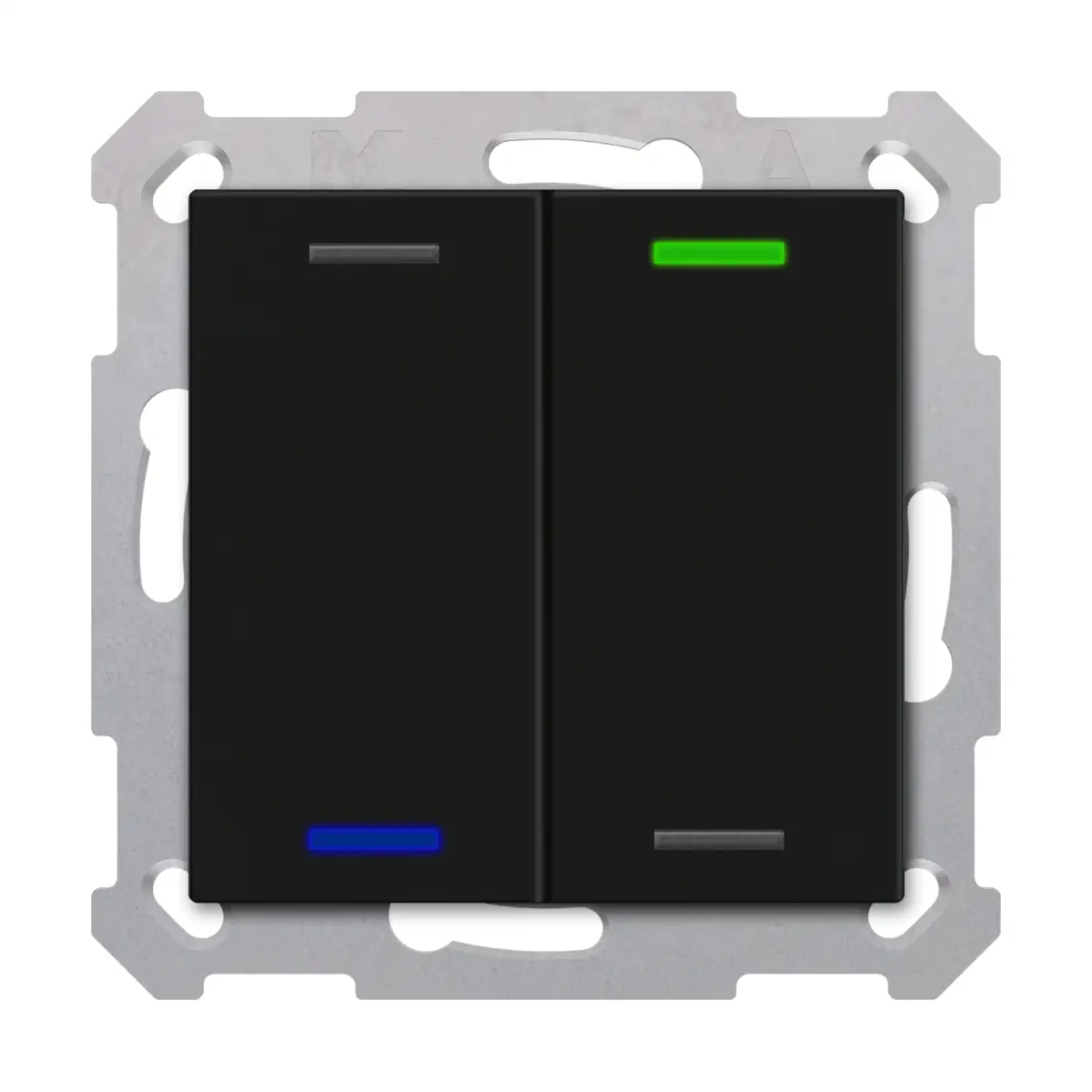

TAL-55T2006.02S KNX przycisk Light 55 2-krotny, RGBW, neutralny, z czujnikiem temperatury, czarny mat, z funkcją Secure

TAL-55T2006.02S to przycisk KNX MDT Taster Light 55 w wersji 2-fach, wyposażony w zintegrowany czujnik temperatury oraz 4 diody statusowe RGBW. Model w kolorze czarny mat, w wariancie Neutral, jest przeznaczony do montażu podtynkowego i pasuje do wielu programów osprzętu 55 mm różnych producentów. Urządzenie obsługuje KNX Data Secure, ma zintegrowany sprzęgacz magistralny oraz oferuje 2 pary przycisków / 4 pola sterujące, które można konfigurować jako pary klawiszy lub pojedyncze przyciski do przełączania, ściemniania, sterowania żaluzjami, scenami i wysyłania wartości.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2006.02S
• Typ: przycisk KNX do programów osprzętu 55 mm
• Wersja: Light 55 2-fach, RGBW, TS, Schwarz matt, Neutral, Secure
• Kolor: czarny mat
• Symbol: Neutral
• Liczba przycisków: 2 pary przycisków / 4 pola sterujące
• Diody LED: 4 x RGBW (status), po 2 na każdą parę przycisków
• Czujnik temperatury: zintegrowany
• Zakres pomiaru temperatury: 0...40 °C
• KNX Secure: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• 4 bloki logiki
• Zasilanie z magistrali KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Montaż: podtynkowy
• Dołączony element montażowy: Tragring A
• Pozycja montażu: dowolna
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-55T2006.02S jest przeznaczony do obsługi funkcji w instalacjach KNX. Może pracować w trybie jedno- i dwutasterowym oraz realizować następujące funkcje:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Przyciski można swobodnie konfigurować jako pary klawiszy lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwutasterowy dla funkcji przełączania, ściemniania, sterowania żaluzjami i wysyłania wartości.
• Krótki i długi nacisk może obsługiwać 2 obiekty.

Funkcje sterujące

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłanie wartości”.
• Przełączanie do 4 wartości lub scen.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na ten sam lub różne obiekty.

Diody statusowe RGBW

• Urządzenie ma 4 diody statusowe RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i komunikacja KNX

• Przycisk wyposażono w 4 bloki logiki.
• Urządzenie obsługuje KNX Data Secure.
• Posiada zintegrowany sprzęgacz magistralny.

Podłączenie do magistrali KNX

• Przyłącze KNX: złączka wtykana KNX
• Średnica przewodu KNX: 0,6...0,8 mm, przewód jednodrutowy
• Napięcie nominalne KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)

Dane techniczne

• Numer katalogowy: TAL-55T2006.02S
• EAN / GTIN: 4251916115432
• Kolor: czarny, mat
• Wymiary (W x S x G): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Sposób montażu: montaż podtynkowy
• Pozycja montażu: dowolna
• Dołączony element montażowy: Tragring A
• Liczba przycisków: 2 pary przycisków / 4 pola sterujące
• Symbol: Neutral
• Liczba LED: 4 x RGBW (status)
• Zakres pomiaru temperatury: 0...40 °C
• Napięcie KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy KNX: < 0,5 W
• KNX Secure: KNX Data Secure
• Temperatura otoczenia podczas pracy: 0...45 °C
• Temperatura składowania: -20...+55 °C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: zintegrowany
• Przyłącze KNX: złączka wtykana KNX
• Średnica przewodu KNX: 0,6...0,8 mm, przewód jednodrutowy

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Instalacja z dołączonym elementem montażowym Tragring A.
• Możliwa dowolna pozycja montażu.
• Przycisk jest przeznaczony do integracji z programami osprzętu 55 mm.

Podsumowanie

MDT TAL-55T2006.02S to podtynkowy przycisk KNX 55 mm z 2 parami przycisków / 4 polami sterującymi, zintegrowanym czujnikiem temperatury, 4 diodami statusowymi RGBW i obsługą KNX Data Secure. Szerokie możliwości konfiguracji przycisków, funkcje przełączania, ściemniania, sterowania żaluzjami, scenami i wartościami, a także zgodność z popularnymi seriami osprzętu 55 mm sprawiają, że model ten jest wszechstronnym elementem sterowania w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 2-fach, RGBW, TS, Schwarz matt, Neutral, Secure, model TAL-55T2006.02S.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring A.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i wilgoci.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza: poniżej 95%.
• Urządzenie należy użytkować wyłącznie w zakresie temperatur otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Zasilanie i komunikacja wyłącznie przez magistralę KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21–31 V DC SELV.
• Podłączenie KNX należy wykonywać za pomocą zacisku KNX (KNX Steckklemme), stosując przewody o średnicy 0,6–0,8 mm, jednodrutowe.
• Nie stosować napięć ani sposobu podłączenia innych niż podane w dokumentacji technicznej produktu.
• Produkt posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0–40°C.
• Urządzenie przeznaczone jest do systemu KNX TP-256 z obsługą Long Frame i wymaga aplikacji KNX od ETS 5 (aktualna wersja).
• Produkt obsługuje KNX Data Secure.
• Montaż możliwy w dowolnej pozycji montażowej.
• Produkt jest kompatybilny z programami osprzętu 55 mm wskazanymi przez producenta; przed montażem należy sprawdzić zgodność elementów.
