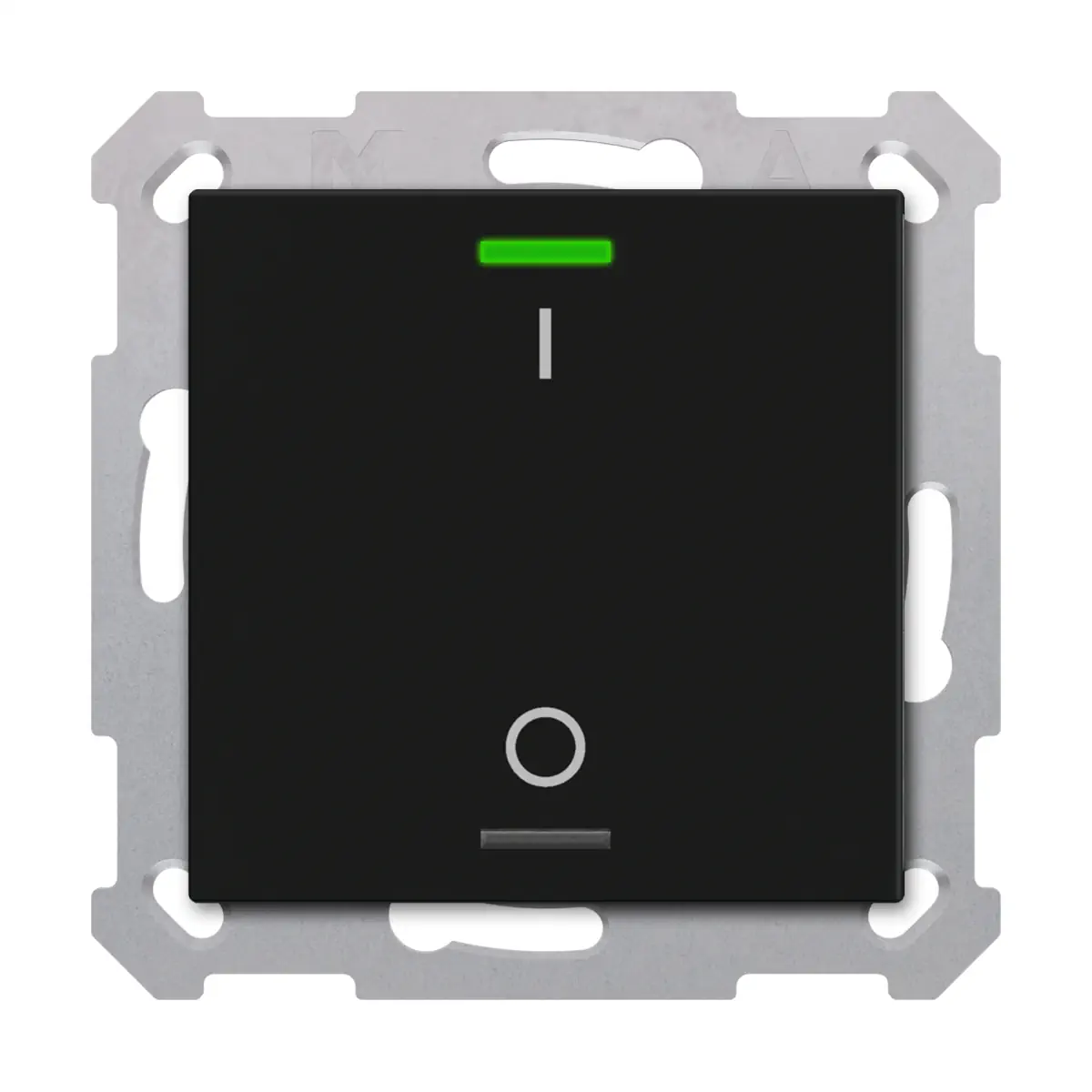

TAL-5501B06.02S KNX przycisk Light 55 1-krotny, RGBW, przełącznik, czarny mat, z funkcją Secure

TAL-5501B06.02S to przycisk KNX MDT Taster Light 55 z 1 parą klawiszy / 2 polami przycisków, wyposażony w 2 diody statusowe RGBW i przeznaczony do montażu podtynkowego. Wersja w kolorze czarny mat z symbolem I/O pasuje do programów osprzętu 55 mm różnych producentów, posiada zintegrowany sprzęg magistralny oraz obsługuje KNX Data Secure. Pionowo rozmieszczone pola przycisków można skonfigurować jako parę klawiszy lub pojedyncze przyciski; urządzenie obsługuje funkcje przełączania, ściemniania, sterowania żaluzjami, scen i wysyłania wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5501B06.02S
• Typ: KNX Taster Light 55 1-fach
• Kolor: czarny, matowy
• Symbol: I/O
• Liczba pól przycisków: 1 para klawiszy / 2 pola przycisków
• Konfiguracja przycisków: para klawiszy lub pojedyncze przyciski
• Diody LED: 2 x RGBW (status)
• Obsługiwane funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Obsługa: tryb jedno- i dwuprzyciskowy
• Funkcje dodatkowe: inteligentne ściemnianie jednym przyciskiem, rozszerzona funkcja wysyłania wartości, przełączanie do 4 wartości lub scen
• Funkcje logiczne: 4 bloki logiczne
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęg magistralny: zintegrowany
• Montaż: podtynkowy, w puszce instalacyjnej, z dołączonym pierścieniem montażowym Tragring A
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-5501B06.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Może pracować w trybie jedno- lub dwuprzyciskowym i realizować m.in.:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przycisków mogą być ustawione jako para klawiszy lub jako pojedyncze przyciski.
• Urządzenie obsługuje tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.

Funkcje sterowania

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja wysyłania wartości.
• Przełączanie do 4 wartości lub scen.
• Krótki/długi nacisk z 2 obiektami.
• Sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na ten sam lub różne obiekty.

Diody statusowe RGBW

• Przycisk posiada 2 diody statusowe RGBW na parę klawiszy.
• Jasność LED może być sterowana obiektem dzień/noc lub obiektem jasności.

Logika i bezpieczeństwo KNX

• 4 bloki logiczne zintegrowane w urządzeniu.
• KNX Data Secure.
• Zintegrowany sprzęg magistralny KNX.

Podłączenie do magistrali KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Typ złącza KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Dane techniczne

• Numer artykułu: TAL-5501B06.02S
• EAN / GTIN: 4251916115197
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Sposób montażu: podtynkowy
• Dołączony pierścień montażowy: Tragring A
• Pozycja montażu: dowolna
• Liczba LED: 2 x RGBW (status)
• Czujnik temperatury: brak
• Temperatura pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Do montażu dołączony jest pierścień montażowy Tragring A.
• Pozycja montażu: dowolna.
• Urządzenie jest kompatybilne z programami osprzętu 55 mm różnych producentów.

Podsumowanie

MDT TAL-5501B06.02S to przycisk KNX Light 55 w kolorze czarny mat, z 1 parą klawiszy, 2 diodami statusowymi RGBW i obsługą KNX Data Secure. Swobodna konfiguracja pól przycisków, obsługa wielu funkcji KNX, 4 bloki logiczne oraz kompatybilność z osprzętem 55 mm sprawiają, że model ten stanowi element sterowania przeznaczony do instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55, model TAL-5501B06.02S.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych.
• Nie stosować w warunkach narażenia na wilgoć, skraplanie pary wodnej ani bezpośredni kontakt z wodą. Dopuszczalna wilgotność powietrza: poniżej 95%, kondensacja niedozwolona.
• Urządzenie pracuje w systemie KNX przy napięciu znamionowym 30 V DC SELV, w zakresie 21–31 V DC SELV.
• Podłączenie należy wykonać wyłącznie do magistrali KNX, zgodnie z parametrami podanymi przez producenta.
• Do podłączenia KNX należy stosować złącze KNX Steckklemme oraz przewody jednodrutowe o średnicy 0,6–0,8 mm.
• Montaż i eksploatacja wyłącznie w zakresie temperatur pracy od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie można montować w dowolnej pozycji montażowej, zgodnie z przewidzianym sposobem instalacji.
• Produkt jest elementem systemu KNX TP-256 z obsługą Long Frame oraz KNX Data Secure; konfiguracja wymaga oprogramowania ETS 5 lub nowszego.
