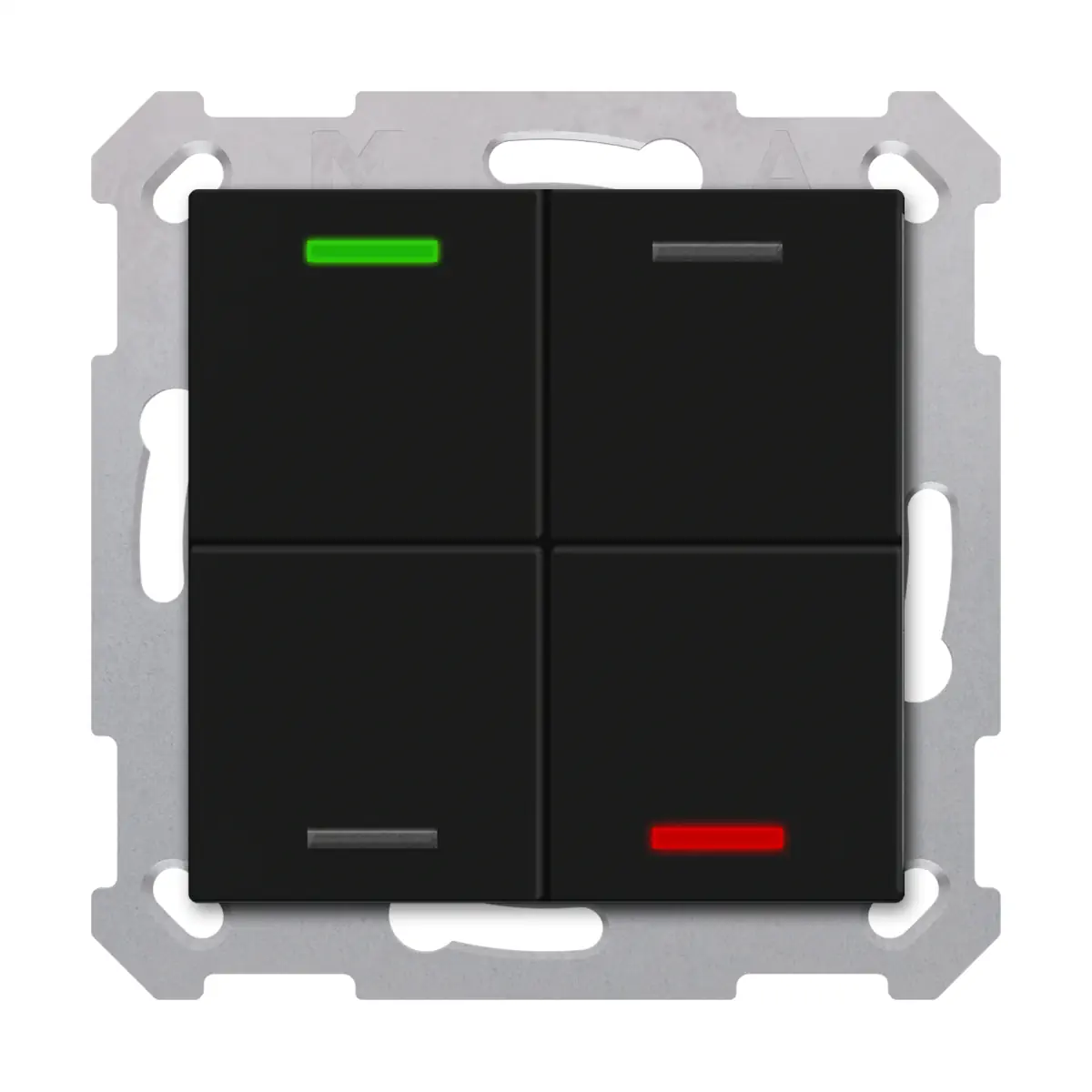

TAL-5504006.02S KNX przycisk Light 55 4-krotny, RGBW, neutralny, czarny mat, z funkcją Secure

TAL-5504006.02S to neutralny przycisk KNX z serii MDT Taster Light 55, wyposażony w 4 pola przycisków oraz 4 konfigurowalne diody statusowe RGBW. Wersja ta została wykonana w kolorze czarny mat, posiada neutralny symbol i obsługuje KNX Data Secure. Przycisk przeznaczony jest do montażu podtynkowego i pasuje do programów osprzętu 55 mm wielu producentów. Dzięki zintegrowanemu sprzęgaczowi magistrali, obsłudze funkcji takich jak przełączanie, ściemnianie, sterowanie żaluzjami, scenami oraz wysyłaniem wartości, a także 4 zintegrowanym modułom logiki, model TAL-5504006.02S stanowi funkcjonalny element instalacji KNX.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5504006.02S
• Typ: przycisk KNX
• Seria: Taster Light 55
• Wykonanie: 4-krotny, RGBW, czarny mat, Neutral, Secure
• Liczba pól przycisków: 4
• Układ przycisków: pionowy
• Diody LED: 4 x RGBW (status)
• Kolor: czarny, mat
• Symbol: Neutral
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistrali
• Kompatybilność: programy osprzętu 55 mm różnych producentów
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• 4 zintegrowane moduły logiki
• Sterowanie jasnością LED przez obiekt dzień/noc lub obiekt jasności
• Montaż: podtynkowy
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-5504006.02S przeznaczony jest do pracy w instalacjach KNX. Umożliwia realizację wielu funkcji sterujących, w tym:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Pionowo rozmieszczone pola przycisków można skonfigurować jako pary przycisków lub jako pojedyncze przyciski, zależnie od wymagań projektu KNX.

Kompatybilność z programami osprzętu 55 mm

Model TAL-5504006.02S pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• 4 pola przycisków w układzie pionowym.
• Możliwość ustawienia jako pary przycisków lub pojedyncze przyciski.
• Tryb jednego przycisku dla funkcji przełączania, ściemniania, żaluzji i wartości.
• Inteligentne ściemnianie jednym przyciskiem.

Funkcje KNX

• Rozszerzona funkcja „wysyłanie wartości”.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.
• Innowacyjne sterowanie grupowe przy długim i bardzo długim naciśnięciu przycisku.
• Przełączanie do czterech wartości lub scen.
• Krótkie / długie naciśnięcie z 2 obiektami.

Diody statusowe i logika

• 4 diody statusowe RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub jasności.
• Przycisk posiada 4 zintegrowane moduły logiki.

Podłączenie i komunikacja KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Bezpieczeństwo komunikacji: KNX Data Secure
• Rodzaj przyłącza KNX: złącze wtykowe KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Numer katalogowy: TAL-5504006.02S
• EAN / GTIN: 4251916115319
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: 0…45 °C
• Temperatura składowania: -20…+55 °C
• Wilgotność powietrza: < 95 %
• Dopuszczalna kondensacja: nie

Montaż

• Rodzaj montażu: podtynkowy (UP)
• Dołączony pierścień nośny: Tragring A
• Pozycja montażu: dowolna
• Przycisk jest przystosowany do programów osprzętu 55 mm.

Podsumowanie

MDT TAL-5504006.02S to 4-krotny przycisk KNX do montażu podtynkowego, wyposażony w 4 diody statusowe RGBW, zintegrowany sprzęgacz magistrali oraz obsługę KNX Data Secure. Kompatybilność z popularnymi programami osprzętu 55 mm, możliwość konfiguracji pól przycisków jako par lub pojedynczych klawiszy, a także rozbudowane funkcje KNX i 4 moduły logiki sprawiają, że model ten jest uniwersalnym rozwiązaniem do nowoczesnych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT KNX Taster Light 55 4-fach, RGBW, Schwarz matt, Neutral, Secure, model TAL-5504006.02S.
• Urządzenie przeznaczone do systemu KNX, z wbudowanym sprzęgłem magistralnym oraz obsługą KNX Data Secure.
• Urządzenie elektryczne niskonapięciowe SELV. Zasilanie wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie wykonywać wyłącznie do instalacji KNX zgodnie z wymaganiami systemu. Stosować przyłącze KNX Steckklemme oraz przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Montaż urządzenia wykonywać wyłącznie jako montaż podtynkowy (UP Montage).
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na bezpośrednie działanie wody oraz warunków atmosferycznych.
• Nie używać w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza poniżej 95%, bez kondensacji.
• Użytkować wyłącznie w dopuszczalnym zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie montować wyłącznie w zgodnych programach osprzętu 55 mm wskazanych przez producenta.
• Instalację, konfigurację i uruchomienie wykonywać zgodnie z dokumentacją producenta oraz przy użyciu ETS 5 lub nowszej, aktualnej wersji.
• Nieprawidłowy montaż, błędne podłączenie do magistrali KNX lub zastosowanie poza określonymi parametrami pracy może spowodować nieprawidłowe działanie urządzenia lub instalacji.
