TAL-5501A06.02S KNX przycisk Light 55 1-krotny, RGBW, żaluzje, czarny mat, z funkcją Secure

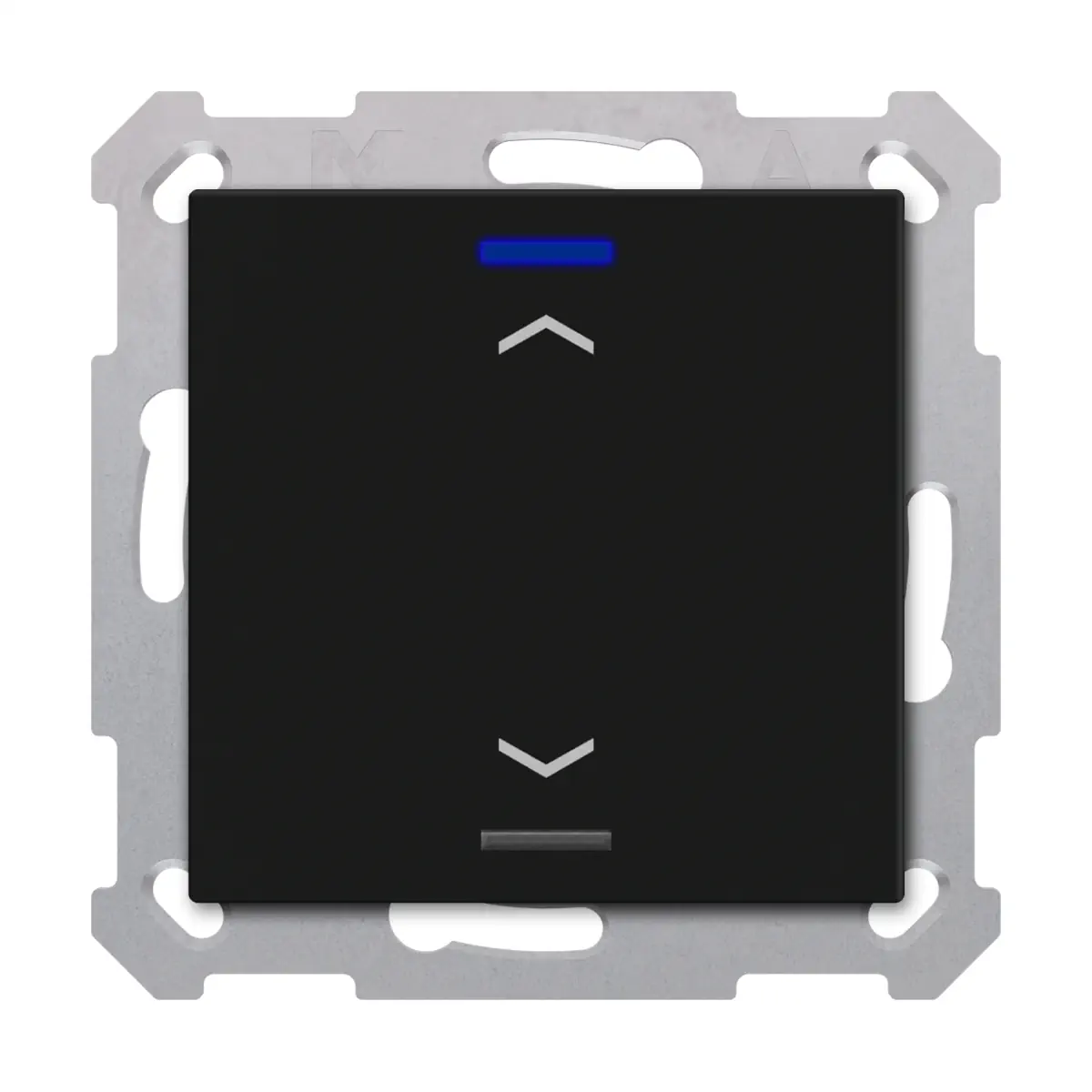

TAL-5501A06.02S to 1-krotny przycisk KNX z serii Taster Light 55, w kolorze czarnym matowym, wyposażony w 2 konfigurowalne diody statusowe RGBW i przeznaczony do montażu w programach osprzętu 55 mm. Model posiada 1 parę klawiszy / 2 powierzchnie przyciskowe w układzie pionowym, z symbolem góra/dół, obsługuje funkcje załączania, ściemniania, żaluzji, scen i wysyłania wartości oraz wspiera KNX Data Secure. Zintegrowany sprzęgacz magistralny, 4 bloki logiczne i montaż podtynkowy z dołączonym tragringiem czynią go wszechstronnym elementem instalacji KNX.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-5501A06.02S
• Typ: przycisk KNX
• Seria: Taster Light 55
• Wykonanie: 1 para klawiszy / 2 powierzchnie przyciskowe
• Symbol klawiszy: góra/dół
• Kolor: czarny, matowy
• Diody LED: 2 x RGBW (status)
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Logika: 4 bloki logiczne
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Montaż: podtynkowy (UP)
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-5501A06.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Może pracować jako element sterowania dla:

• załączania,
• ściemniania,
• żaluzji,
• scen,
• wysyłania wartości.

Model jest dopasowany do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i obsługa

Konfiguracja klawiszy

• 1 para klawiszy / 2 powierzchnie przyciskowe.
• Klawisze mogą być ustawione jako para przycisków lub jako pojedyncze przyciski.
• Obsługa w trybie jedno- i dwuklawiszowym dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Układ pionowy z symbolem góra/dół.

Funkcje sterujące

• Inteligentne ściemnianie jednym przyciskiem.
• Rozszerzona funkcja „wysyłanie wartości”.
• Przełączanie do 4 wartości lub scen.
• Krótki/długi nacisk z wykorzystaniem 2 obiektów.
• Grupowe sterowanie przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego stuknięcia wysyła do 4 wartości na te same lub różne obiekty.

LED i logika

• 2 diody statusowe RGBW na parę klawiszy.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Urządzenie posiada 4 bloki logiczne.

Podłączenie i komunikacja KNX

• Zintegrowany sprzęgacz magistralny KNX.
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• KNX Secure: KNX Data Secure
• Podłączenie KNX: zacisk wtykowy KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Kolor: czarny, matowy
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Instalacja z wykorzystaniem dołączonego tragringu.
• Dołączony tragring: Tragring A
• Pozycja montażowa: dowolna

Podsumowanie

MDT TAL-5501A06.02S to kompaktowy przycisk KNX 1-krotny do programów osprzętu 55 mm, wyposażony w 2 powierzchnie przyciskowe, 2 diody statusowe RGBW oraz obsługę KNX Data Secure. Szeroki zakres funkcji — od przełączania i ściemniania po obsługę żaluzji, scen i wysyłania wartości — w połączeniu z 4 blokami logicznymi, zintegrowanym sprzęgaczem magistralnym i montażem podtynkowym sprawia, że jest to wszechstronny element nowoczesnej instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-5501A06.02S – KNX Taster Light 55 1-fach, RGBW, Schwarz matt, Jalousie, Secure.
• Urządzenie przeznaczone do systemu KNX, zasilanie magistrali: 30 V DC SELV, zakres napięcia 21 … 31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX przy użyciu właściwego złącza KNX Steckklemme oraz przewodów o średnicy 0,6 … 0,8 mm, jednodrutowych.
• Produkt przeznaczony do montażu podtynkowego (UP Montage) w puszce instalacyjnej, z zastosowaniem dołączonego pierścienia montażowego.
• Stopień ochrony IP20 – urządzenie przeznaczone do stosowania wewnątrz pomieszczeń, w miejscach niewymagających ochrony przed wodą.
• Nie dopuszczać do zawilgocenia urządzenia. Kondensacja pary wodnej jest niedopuszczalna.
• Eksploatować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C.
• Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Urządzenie montować i użytkować zgodnie z przeznaczeniem oraz dokumentacją systemu KNX/ETS od wersji ETS 5.
• Produkt wyposażony w KNX Data Secure.
